SQK-LCM5.0-TACHO-02双路多功能测速屏    返回

    一、概述：

SQK-LCM5.0-TACHO-02双路多功能测速屏， 采用了5.0吋彩色液晶触摸屏作为显示器，是一款具有多核微处理器的新一代集大成的智能显示仪表。主要用于透平膨胀机和离心机械等各类旋转设备的转速、转速差、转速比，以及传送带的线速度等实时监测和控制。

多功能主要表现：

1.显示功能的多样性，数字、游标、曲线，以及单路大字数显、双路数显、差速、差比综合等多样显示方式；

2.应用功能的多样性，独立的两路模拟量隔离输出，两组互相独立的二路继电器控制输出；

3.趋势曲线10分钟即时显示，趋势曲线2小时回放和数字查询记录功能；

4.应用范围的广泛性，既可以测量高速普通速度，还可以测量低速和超低速度；

5.友好的人机界面，特殊要求还可定制；

6.与传感器的的广泛匹配性，可以与我公司生产的各类速度传感器匹配，也可以与市场上绝大多数速度传感器匹配。

二、主要技术性能：

1. 供电电源：12～24V，DC或110～245V,50/60,AC

2. 输入频率：0.02 Hz～20000Hz，

3. 输入信号： 磁电类和NPN-OC类转速传感器匹配

4. 显示范围：转速：0～300000 r/min（量程用户自设定）

5. 测量精度：±0.01% F.S.（数字），±0.2% F.S.（模拟）

6. 系数设定：0.00001～99999999.

8. 采样时间：0.1 ～ 1.0S（记录间隔1.0S）

9. 使用环境：温 度 -20～60℃

相对湿度 ≤85％

10.开孔尺寸：150.8×95.8

11.外形尺寸：160×107×30

12.重     量：小于260g

三、 基本构成：

SQK-LCM5.0-TACHO-02双路多功能测速仪，   1只

选配件：

四、基本功能：

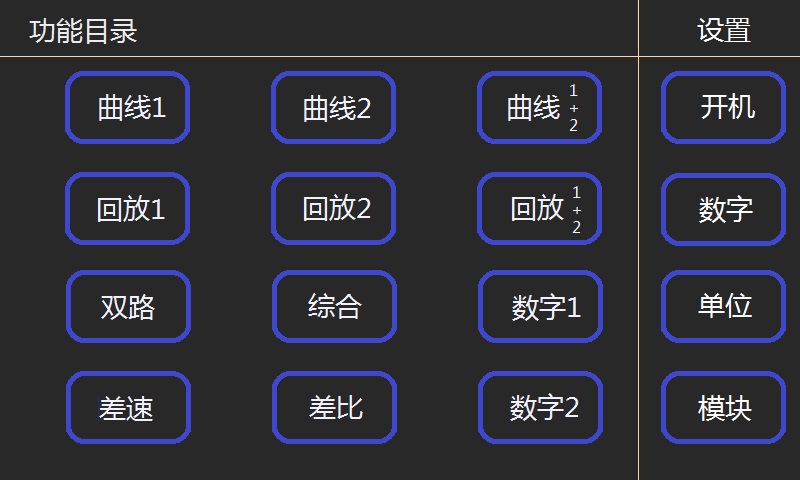

显示屏为触摸屏，SQK-LCM5.0-TACHO-02双路速度表，基本功能如菜单所示：

主要功能：

1.     通道1趋势曲线

2.     通道2趋势曲线

3.     通道1和通道2趋势曲线

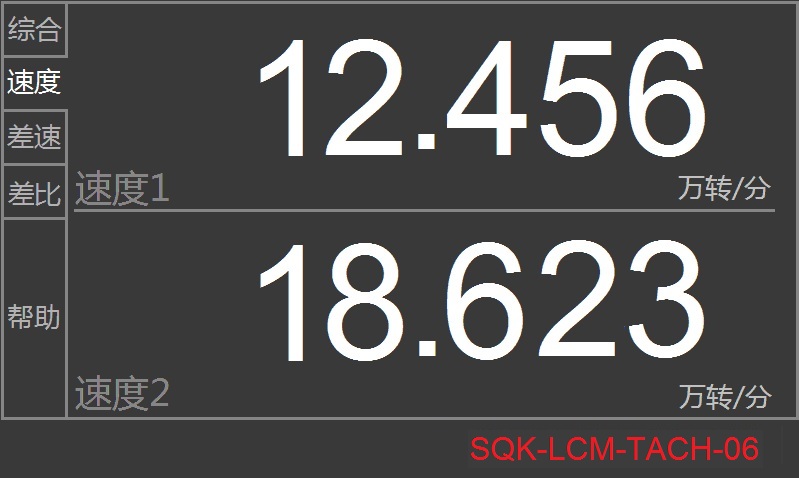

4.     双通道数字显示

5.     双通道速度、差速和差比综合显示

6.     通道1大字数显

7.     通道1和两通道差速显示

8.     通道1和两通道差比显示

9.     通道2大字数显

10.   两个互相独立的测量模块，有可选附加功能：

        每个模块有：4-20mA输出；三路报警继电器输出

辅助功能：

1.     通道1趋势曲线回放；

2.     通道2趋势曲线回放；

3.     通道1和2趋势曲线回放；

设置功能：

1.     开机设置，用户可以选择九个主要功能之一作为默认显示方式；

2.     数字设置，用户可以调整数字显示的整数和小数位数以及数字颜色；

3.     单位设置，用户可以选择速度单位；

    如：r/min, m/min, rpm, ,km/h, Hz, 1/S,转/分，万转/分，mm/min；也可以选择无单位显示；

4.     模块设置，对两个测量模块的相应参数进行修改，以便适合不同工况的需要。

五、主要功能概貌：

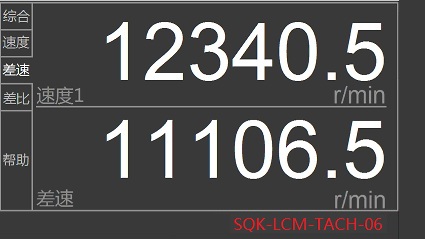

差速：

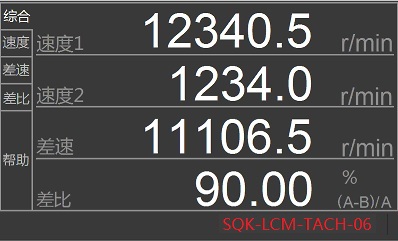

综合：

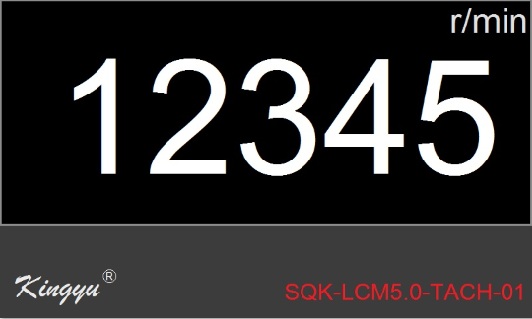

单路大字：

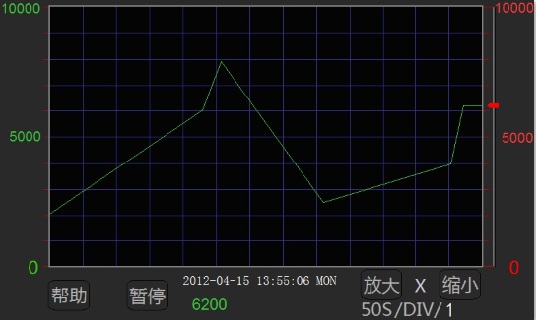

趋势图：
