SM22(SZMB-5)磁电转速传感器    返回传感器

一、用途

      SM22磁电转速传感器，能将转角位移转换成电信号供计数器计数，只要非接触就能测量各种导磁材料如：如齿轮、叶轮、带孔（或槽、螺钉）圆盘的转速及线速度。

       传感器具有：体积小、结实可靠、寿命长、不需电源和润滑油等优点，与一般二次仪表均可配用。

二、原理

     传感器由铁芯、磁钢、感应线圈组成，当铁芯端面近处有转动的导磁齿轮（带槽的轴或圆盘等）时，由于磁路中的磁阻变化，在感应线圈内产生感生电动势，输出近似正弦波电信号。

三、基本参数

    1.输出波形：近似正弦波（≥50r/min时）

    2.输出信号幅值：≥300ｍV, 50r/min时,传感器铁芯和被测齿轮齿顶间隙　δ＝0.5mm ,

                                                                             齿数  Z = 60 ，

                                                                            被测齿轮模数　m =2 ,

                                                                            材料为电工钢，

　　　　                     信号幅值大小，与转速成正比，与铁芯和齿顶间隙的大小成反比。

    3.测量范围：50～5000Hz

    4.使用时间：连续使用

    5.工作环境：温度 -20～+60˚C

    6.输出形式：X12K4P四芯插头

    7.外形尺寸：外径M22×1　总长84mm

    8.重量：约100g（不计输出导线）

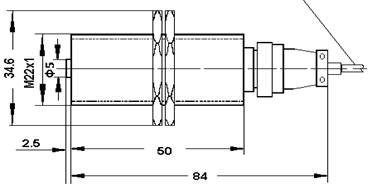

四、外形图：

                                                      导线长10米

航空插头的1、4芯分别接信号线，屏蔽线接传感器外壳。

五、使用注意事项

　　　1.安装时传感器外壳M22×1螺纹不得损伤，六角螺母旋转应自如，六角螺母并紧后，不得有松动现象。

　　　2.安装时应以被测齿轮不与传感器接触为宜。并尽量减少间隙,以提高输出信号幅值。

六、单机成套

　　　1.SM22磁电转速传感器　      　　　　   　1只

　　　2.说明书　　　　　　　　　　　　　　　　 1份

　　　3.合格证　　　　　　　　　　　　　　　　 1份
