SKY-02透平膨胀机智能转速数字显示仪使用说明书

返回主页  下一页



一、概述

SKY-02透平膨胀机智能转速数字显示仪,是采用新型单片微处理器作主芯片的新一代智能转速数字显示仪。它具有五位数据显示及一位功能显示,可进行测速,并有报警、超速二档继电器输出和多种打印功能。该显示仪使用灵活、可靠性强,专门用于透平膨胀机测速和控制。



SKY-02透平膨胀机智能转速数字显示仪面板示意图:



二、主要技术指标:

    1.供 电 电 源 :AC 220V±15%,50Hz±5%

    2.输入信号频率:1Hz~9KHz

    3.输入信号幅值:正弦波 ≥300mV

                    矩形波 0.5V~12V

    4.测 速范 围 :0.005~10.000万转/分

    5.基 本误 差 :转速 ±0.05%

    6.采 样方 式 : 1s连续

    7.使 用 环境 :温    度  -15~45

                    相对湿度  ≤80%

    8.开 孔尺 寸 :152×152

    9.外 形 尺 寸 :160×160×320

   10.重       量 :约2.7kg

三、主要功能及其显示代码:

    0.实时显示转速,并自动打印记录;设定时,可根据每转脉冲数来修改系数;

    1.显示欠速报警值,并可修改;出厂时为0.0300;(当转速超过欠速设定值后,再低于欠速设定值时,视作发生欠速。)

    2.显示最大转速值;设定时,作为密码设定值,出厂时为12345;用户可修改,请务必记住修改后的密码!

    3.显示超速设定值,并可修改,出厂时为9.5000;

    4.显示报警设定值,并可修改,出厂时为8.5000;

    5.显示当前时间(小时分钟,中间“-”符号闪烁表示时钟正常工作),开机时为12-00,用户可根据实际时间重新设定;

    6.调用打印功能,打印当前时间,并以10秒为步长连续自动打印转速曲线;

       本机有6根刻度线依序为0、2、4、6、8、10万转/分,刻度线每分钟断续打印,而转速连续打印与刻度线明显区分,且每小

       正点打印一次精确的数字量。

    7.检索功能,检索1小时前到目前所记录的数据。

       0~6的功能代码由单列一位数码管显示。

该智能转速数字显示仪在功能 6 状态下,具有连续打印功能:

 超速打印:打印报警的时间和转速(如:15:23   v=9.352),转速正常时,停止超速打印;

 正点打印:打印正点时间和即时转速(如:15:00   v=7.352);

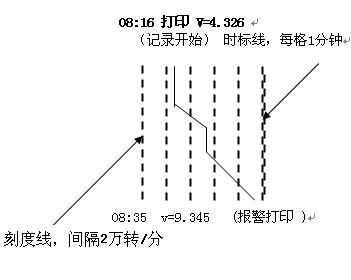

        工况打印:切换至打印功能时,打印机记录开始打印的时间,并以10秒为步长连续打印转速曲线;如:

          停机打印:当停机时,打印机记录停机时间,如: 关机 09:15   v=0

   停止打印:在打印状态下,将功能切换到功能“6”以外的功能号,则停止打印。



该智能转速数字显示仪在功能 0 状态下,具有自动打印功能:

       显示仪接通电源,自动打印“开机 12:00 V=XX.XX”,并打印4分钟工况曲线;

         按“RST”键,自动打印“开机 XX:XX V=XX.XX”,并打印4分钟工况曲线;

         按“”键,调用打印“XX:XX 打印  V=XX.XX, 并打印4分钟工况曲线;

         停机或无信号时,自动打印“关机 XX:XX   v=0

         当发生报警或超速时,自动打印“XX:XX  V=XX.XX,只有速度恢复正常时,才能自动停止打印。

         在打印状态下,将功能切换到功能“0”以外的功能号,则停止打印。

四、操作说明:

  1.显示仪接通电源后,功能位显示“0”,数据位显示“88888”,约5s内数据位应显示“0”。   如无信号输入,会自动打印“开 机 12:00   关机 12:00  V=0”  如有信号输入,会自动打印“开机 12:00  V=XX.XX”,并打印4分钟工况曲线,按 “FUN”键,功能转换,打印停止。

 2.功能转换:

       功能转换键为“FUN”键,每按一次“FUN”键,代码由0至7循环显示,执行不同的功能。

     3.参数设定:

       参数设定中除时间修改外,均需进行密码确认,按下“SET”键,显示“- - - - -”,表示为密码输入状态,此时请输入密码,“▲”键为加1键, 按“▲”键闪烁位加1;“◄”键为移位键, 按“”键依序为个、十、百、千、万位闪烁;密码输入完成后,按“SET”键退出。若密码输入正确,可进入正常设定状态,否则只进入密码输入状态。若功能“0”时密码输入已正确,其后功能“1”、“2”、“3”、“4”无需再输密码即可进入正常设定状态;若功能“1”时密码输入已正确,其后功能“2”、“3”、“4”无需再输入密码,以此类推;当到功能“5”以后,密码即无效。为确保参数不被他人修改,请于设定结束后按复位键或按“FUN”键,使功能循环一圈至功能“0”。

     正常设定状态:

    a.功能为“0”时,设定测速系数,按“SET”键,进入设定状态,“◄”键为左移位键。按“”键,依序为个、十、百、千、万位闪烁和显示小数点;“▲”为加1键,按“▲”键,闪烁位加1;当显示小数点时,按“▲”键,小数点左移,达到相应的设定精度;当系数设置完毕后,再按“SET”键进行确认。(出厂时设为0.0030)

       测速系数A的计算方法:A=60/P/10000 (P为每转脉冲数)

    b.功能为“1”时,设定欠速报警值。按“SET”键,进入设定状态,“◄”键为左移位键。按“”键,依序为个、十、百、千、万位闪烁和显示小数点;“▲”为加1键,按“▲”键,闪烁位加1;当达到所需的设定值;再按“SET”键进行确认。(出厂时设为0.030)

    c.功能为“2”时,可修改密码,设定方法同b(出厂时密码为“12345”,请用户及时修改密码)。

    d.功能为“3”时,设定超速值,设定方式同a, (出厂时设为9.500)。

    e.功能为“4”时,设定报警值,设定方式同d(出厂时设为8.500)。

f.功能为“5”时,修改当前时间。按“SET”键,中间闪烁位停止闪烁(时钟停止工作),按“◄”键,修改小时;按“▲”键,修改钟;

  修改后,按“SET”键确认,同时,时钟开始工作。

4.打印功能的操作方法

当功能为“6”时,按“▲”键,调用连续打印功能,打印当前时间,并以10秒为步长连续打印转速曲线。在打印状态下,当按“FUN”键离开功能 “6”时,停止打印。

当功能为“0”时,显示仪为自动打印功能。

当功能为“0”时,按“▲”键,为4分钟工况曲线打印,当按“FUN”键离开功能 “0”时,停止打印,再回到功能“0”时,工况曲线打印已停止。

    5.检索功能的操作方法

当功能为“7”时,按“▲”键,开始检索1小时前到目前所记录的数据。检索序号从0001~3600循环(每秒记录1个数)。此时按“▲”键,序号快速递加,按“◄”键,序号慢速递减。“▲”和“”键配合使用,可迅速查询到用户指定的时间区域的转速。

    6.“RST”键为复位键。

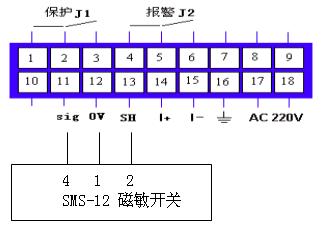

7. 后面板与SMS-12接线示意图:



       1 .保护继电器常闭接点          2 . 保护继电器公共接点

       3 .保护继电器常开接点

       4 . 报警继电器常闭接点         5 . 报警继电器公共接点

       6 . 报警继电器常开接点         7 、8 、9、10 . 空脚

      11 . 传感器信号输入              12 .信号地

      13 . +5V(供传感器使用)         14、15.空脚

      16 . 机壳                              17 . 220V交流输入端子

      18 . 220V交流输入端子

注:磁电测速探头只需接SIG和0V两个端子。



五、单机成套范围:

  1.SKY-02透平膨胀机智能转速数字显示仪   1台

  2.安装螺钉及安装架                                  1副

  3.使用说明书                                            1份

  4.合格证                                                  1份
