SKY-04智能测速仪简介               返回转速表

一、概述

   SKY-04智能测速仪，具有双路5位0.8英寸数码管显示；能与磁电类速度传感器速度传感器匹配，是一款专门用于透平膨胀机的智能转速表。它能够同时测量两路转速，并且具有两路4～20mA隔离输出，以及对应两路超速报警继电器输出和一路预报警继电器输出。SKY-04智能测速仪广泛于空分设备和深制冷设备的配套。

主要技术特性

   1.供电电源： 85V ～ 285V，AC，50Hz/60Hz

   2.功    耗：不超过5W

   3.输入信号：0 ～ 10kHz

   4.显示范围：0.01～60.000万转/分

   5.基本误差：0.03 %（数字）

                   0.2 % （模拟量输出）

   6.使用环境：温    度 -20 ～65 ℃

                   相对湿度≤85％

   7.开孔尺寸：152×152

   8.外形尺寸：160×160×108

   9.重    量：小于800g

订货规格如下表所示：

基本功能:双路转速测量,5位0.8英寸数码管显示。

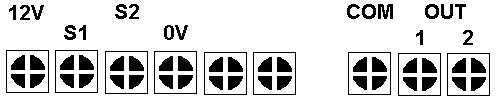

二、后面板接线示意图:

 信号输入                                             电流/电压输出

S1、0V分别接测速头1的信号输出两端；S2、0V分别接测速头2的信号输出两端。

（12V、0V给有源传感器供电，配磁电传感器时不需要用。）

OUT1为电流/电压输出1的正端，OUT2为电流/电压输出2的正端，COM为电流/电压输出的公共负端。

继电器输出                                                          工作电源

J1、J2、J3都有常开、常闭和公共端；

J1为测量通道1对应的超速报警继电器输出端；出厂设定报警值为3.250万转/分

J2为测量通道2对应的超速报警继电器输出端；同上

J3为预报警纪电器输出端；                       出厂设定预报警值为3.050万转/分

工作电源为交流 85～285V,50/60Hz  或直流 110 ～250V

三、操作说明

本操作说明参照规格SKY-04-125或SKY-04-124。用户根据需要选用规格，操作时根据所选规格，对不具备的条目加以忽略。

主要配置参数：

SKY-4-125/ SKY-4-124智能测速仪最多有有10个参数，在需要的时候可供用户调整。其中A为测量系数(出厂时设定为0.0030)，B参数为模拟量（电压/电流）输出1零位调整值（出厂参数，用户不需要调整）、C参数为模拟量输出1线性调整值（出厂参数，用户不需要调整）、D参数为模拟量输出满量程（出厂设定为5.000），E参数模拟量（电压/电流）输出2零位调整值（出厂参数，用户不需要调整），F参数为采样时间（出厂设定为1.0），G为预报警设定值(出厂设定为3.050, 对应报警继电器输出J3) 、H为超速报警设定值(出厂设定为3.250)，分别对应两路报警继电器输出J1和J2；I参数扩展功能参数，本机未定义；J参数为模拟量输出2线性调整值（出厂参数，用户不需要调整）。

1.  键的功能与操作

键的说明

键的功能与操作

　 ∧ 键：SKY-04智能转速表在通电状态下，按 ∧ 键约2S后松开，进入参数查询/设置状态；这时SKY-04智能测速仪第一行显示：A 0. 0 0 3 0 ，其中A和最高位交替显示，且最低位闪烁；如果继续按∧键，则依序显示：

B 00.793       C 03.202       D 05.000        E 00.799        F 0001.0

G 03.250       H 03.050       I 04.000        J 03.205        A 0.0030

最高位字母和数字交替显示，字母表示显示参数的代码，最高位数字与其他4位数共同构成该参数的数值。在查询/设置状态下按V键，可以向下查询/设置各参数值。

参数定义：

以上各参数都保存在SKY-04智能转速表的内部存储器里。

* D参数的小数点位数决定B、C、G、H、I、J参数的小数点位数。

用户参数：用户根据工程需要可以修改；

出厂参数：建议不要修改。

← / →键：在查询/设置状态下，按← / →键一次，闪烁位向左/右移动一位，小数点不显示，如按住不放，闪烁位自动左/右移，最高位闪烁后，显示小数点位置，而且除了最高位字母和数字交替显示外，无闪烁位。

↑ / ↓键：在设置状态下，按↑ / ↓ 键一次，闪烁位数字加/减1，如按住不放，数字继续加/减1，这样就可以改变该闪烁位的数字；在小数点出现的状况下，按↑ / ↓键一次，小数点左/右移一位。但是E参数的小数点不可移动，在E参数状态下，小数点出现时，按住↑键，表示对当前各参数的确认，并将各参数改写进SKY-04智能转速表的内部存储器。

∧ / V 键← / → 键、↑ / ↓键多键配合，可以改变任意参数的数值；要将改变的参数长久保存，必须切换到E参数状态下，且E参数的小数点出现时，按住↑键2秒后，参数就改写完毕。按RST键后，SKY-04智能转速表恢复到工作状态。在E参数状态下，且E参数的小数点出现时，如果没有按住↑键，参数就没有永久改变。

查询/设置状态下，如果不需要改变参数，按RST键后，SKY-04智能转速表退出查询/设置状态，恢复到工作状态。

2．测量系数

测量仪表从传感器接收脉冲信号，测量系数是脉冲频率与速度关系的导出值。

智能转速表的测量系数A=1时，测量显示值为被测信号的频率，单位为 1/S,亦即Hz

测量转速时，被测旋转物体每旋转一次，检测的传感器发出的脉冲数为P ，单位为1/r；

测量仪表从传感器接收脉冲信号，频率F(Hz)与转速v(r/S)的关系:

v = F/P (r/s)

v = F* 60/P (r/min)

A = 60/P

当转速显示单位是万转/分，每转2个脉冲时，

A =0.006/P = 0.0030

3.模拟量输出及相关参数

     直流电流输出：4.00～20.00mA

电流输出（mA） =（显示值/ 满量程）× 16.00 +4.00

B参数：零位调整值1，出厂调试值，用户不需调节

E参数：零位调整值2，出厂调试值，用户不需调节

C参数：线性调整值1，出厂调试值，用户不需调节

J参数：线性调整值1，出厂调试值，用户不需调节

D参数：满量程20mA对应的显示值,用户可以根据需要来调整

直流电压输出：1.00～5.00V

    电压输出（V） =（显示值/ 满量程）×4.00 +1.00

B参数：零位调整值1，出厂调试值，用户不需调节

E参数：零位调整值2，出厂调试值，用户不需调节

C参数：线性调整值1，出厂调试值，用户不需调节

J参数：线性调整值1，出厂调试值，用户不需调节

D参数：满量程5.00V对应的显示值,用户可以根据需要来调整

4．采样时间

SKY-04智能转速表采用连续采样的方式，运算采样时间内的平均速度，并在运算结束时显示运算结果、输出模拟量，并做出控制判断和控制。

所谓连续采样，就是在连续的时间上，划分基本等份的时间段，分段运算每个时间段上的平均速度，而且上次采样结束时刻，做为下次采样的开始时刻；这种速度检测的采样方式，就叫连续采样。时间段的长度就是采样时间。

采样时间的选择：

SKY-04智能测仪的采样时间F参数，用户一般可以在0.1～ 25.0S之间调节；当被测信号周期大于采样时间时，采样时间将延长到1个被测量的信号周期；比如采样时间为1.0S，被测信号周期为1.5S，这样采样时间将自动延长为1.5S。如果在2倍的采样时间内，检测不到一个完整的信号周期，SKY-04智能测速仪对应通道将显示连“0”。

5．继电器报警

第一、二路报警，为超速报警：

当第一行转速达到或超过G参数设定的报警值，继电器J1动作，常开端与公共端闭合，常闭端与公共端断开。

当第二行转速达到或超过G参数设定的报警值，继电器J2动作，常开端与公共端闭合，常闭端与公共端断开。

第三路报警，为预报警：

当两行显示中一旦有达到或超过H参数设定的预报警值，继电器J3动作，常开端与公共端闭合，常闭端与公共端断开。
