• 主要特点与适用范围

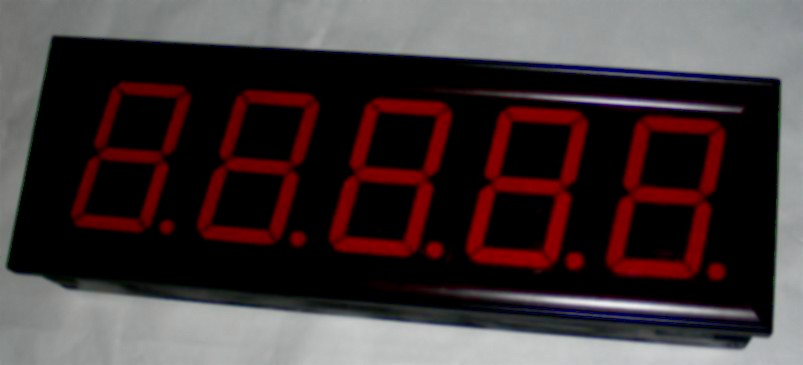

  　　DPM5.0大屏幕数字显示器，具有5位5英寸数码显示。具有耗能低、显示直观、字符清晰、工作可靠等特点。 能接收RS485信号、脉冲信号、0~20mA、4~20mA、0~5V、1~5V，既可与转速、位移、压力流量等传感器/变送器配套，也可直接作为我公司生产的 各类智能数字显示仪配套，主要用于显示转速、位移、压力、流量和单/双向计数等。
      RS485接口可与上位机通讯，既可上位机操作，也可用外接键操作。
      信号传输最大距离可达1km。

• 主要技术指标

  输入信号 RS485信号/脉冲信号/0~20mA/4~20mA/0~5V/1~5V 数字显示 采用高亮度5位5英寸数码显示 显示字高 126mm（5英寸） 工作条件 温度：0℃~50℃；相对湿度：<85% 存储条件 温度：-25℃~70℃；相对湿度：≤95%；不结露 供电电源 AC 220V±10%、50Hz±5% 外形尺寸 600×200×80mm（宽×高×深），见图1

• 安装方式与接线

  安装方式	壁挂式，挂钩间距360mm。可安装在操作室内外但要注意避免使显示器受到过强的热辐射 。
  接    线	各种接线在显示器背面

• 主要规格列表

  代码	品名	主要功能
  DPM-5.0J	计数大屏幕显示器	0~99999，计数器，脉冲输入，当量可设定，小数点位数可设定，RS485通讯
  DPM-5.0T	转速大屏幕显示器	0~99999，各类转速脉冲输入，当量可设定，小数点位数可设定，RS485通讯
  DPM-5.0Y	压力大屏幕显示器	4~20mA或0~5V输入，零位和满量程可调，小数点位数可设定，RS485通讯
  DPM-5.0L	流量大屏幕显示器	4~20mA或0~5V输入，零位和满量程可调，小数点位数可设定，RS485通讯
  DPM-5.0C	称量大屏幕显示器	4~20mA或0~5V输入，零位和满量程可调，小数点位数可设定，RS485通讯
  DPM-5.0G	位移大屏幕显示器	-9999~99999，光电编码器输入，当量和小数点位数可设定，RS485通讯
