SQY12T05转矩转速数字显示仪
SQY12T05转矩转速采集仪，以霍尔传感器为检测元件，可以采集传动机械的转矩、转速、功率。该仪器以LCD 液晶显示转矩、转速、功率，人机界面友好。备有RS232（或定制半双工RS485）标准串行接口，实现与计算机通信。 一、技术指标 1. 采样周期： 0.5秒 2．转矩采集范围：0～50000Nm 3．转速采集范围：0～5000r/min (转矩传感器发讯数为1，转速传感器发讯数为1) 4．转矩采集误差：小于0.1% 5．转速采集误差：小于0.1% 6. 回路输入阻抗：1.5kΩ 7. 消耗功率： 小于10W 8. 自动判别旋转方向,并显示正负转矩 9．外形尺寸： 160×80×130 10．开孔尺寸： 152×76 二、前面板介绍
第一行显示输入轴和输出轴的转速； 第二行显示输出扭力矩 第三行显示输出功率 三、后面板介绍（联接参见系统构成示意图） 系统构成示意图 后面板示意图如下：

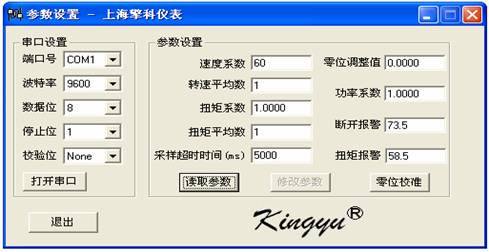

12V、0V:12V,DC，给霍尔传感器供电；霍尔传感器棕色线接12V，兰色接0V； S1、S2:接霍尔传感器信号输出端；黑色接S1或S2； 220V,AC：仪表接入的220V交流工作电压； J1：扭矩报警（出厂设定值为58.5），J2：断开报警（出厂设定值为73.5）； COM、RXD、TXD:RS232C通讯端，与计算机联结的串行接口（COM接黑线，RXD 接黄线，TXD接红线）。 四、系统设置 该系统参数，通过计算机软件来设置，具体方法如下： 1. 将仪表的通讯端与计算机的串行口用通讯线连接；接通仪表电源；在计算机中打开“setting3.exe”；软件打开如下图一：

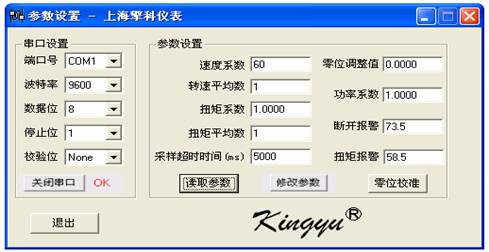

2. 确认端口号与所连接的端口符合后，点击“打开串口”，再点击“读取参数”， 已经设定的参数在相应的窗口显示如下图二：
转速平均数：出厂设置为1，用户可修改为1～10，该参数表示采集1～10个数据，取其平均值； 扭矩系数K1：出厂设置为1，为1时显示的扭矩实际是扭力角，扭矩系数表示每度对应的千牛米， 设定范围为1.00～80.00； 扭矩平均数：出厂设置为1，用户可修改为1～10，该参数表示采集1～10个数据，取其平均值； 采样超时时间：出厂设定500mS，当超过设定的时间，没有两路信号，仪表显示0。 设定范围为300～9999 mS； 零位调整值:当扭力仪处于工作状态,被测装置空载状态下,假定输出扭力为零,点击“零位校准”， 零位调整值显示当下的角度：0～359.999 功率系数K2：当功率系数为1时,仪表第三行显示的值是转速V与扭力角的乘积/1000；如果显示输出功率，则输出功率应该是 2πV*T /60 = 2000πV*αK1/60 ； K2 = 2000πK1/60 = 104.7198K1 有效设定范围为1.0～500.0。 注意：传感器安装时尽量减小振动，尤其是沿着旋转体旋转方向上的振动，以减小测量的误差。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
