XJP-10B转速数字显示仪简介 返回

一、概述

    XJP-10B转速数字显示仪，是采用新型单片微处理器作主芯片的新一代智能转速数字显示仪。它包含了大多数转速数字显示仪表的功能，具有六位数据显示及一位功能显示，可进行测周、测频和测速，并有计数功能；且有扩展功能：上、下限继电器报警，4 ～20mA直流电流输出，可配微型打印机或动态记录软件。

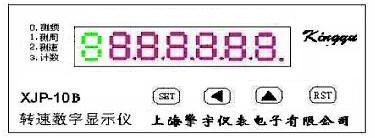

              XJP-10B转速数字显示仪面板示意图：

面板上共有七个数码管，其中最左面一端的数码管显示0～3的功能代码，分别表示所代表的功能，由“◄”薄膜按键操作转换；右端一组六位数码管为功能显示，在设定时，显示相应参数。

   键功能:

   1.“SET”键:进入参数设定状态，并保存退出。

   2.“▲”键:设定状态时，闪烁位加1；计数状态时，按此键不放，停止计数，松开此键从零开始新的计数。

   3.“◄”键:设定状态时，移位键；非设定状态时，该键为功能转换键，每按一次该键，绿色代码由0至3循环显示。

   4.“RST”键:复位键。

二、主要技术指标：

   1.供 电 电 源 ：AC 220V±15％，50Hz±5％

    2.输入信号频率：0.1Hz～10kHz

    3.输入信号幅值：正弦波 ≥300mV

                             矩形波 0.5V～12V

    4.测 速 范 围 ：6～999999r/min

    5.测 周 范 围 ：0.0001～16.0000 S

    6.计 数 范 围 ：1～999999

    7.显 示 范 围 ：0.0001～999999.(小数点可任意设定)

    8.基 本 误 差 ： ±0.02％

    9.系数设定范围：0.0001～99999.

  10.采 样 时 间 ： 0.1～2.0s可调

  11.使 用 环 境 ：温    度  0～45C˚

                            相对湿度  ≤80％

  12．外形尺寸    ：240×98×290

  13．重      量    ：约1.7kg
