SZC-04KY智能转速数字显示仪简介   返回

一、概述

    SZC-04KY智能转速数字显示仪，是采用新型单片微处理器作主芯片的新一代智能转速数字显示仪。它包含了大多数转速数字显示仪表的功能，具有五位数据显示及一位功能显示，可进行周波测量、测速，并有继电器报警输出、4～20mA模拟量输出和RS232C接口等功能。该显示仪使用灵活、可靠性强，适用于电站汽轮机、工业汽轮机测速及其他各类转速及频率的测量和控制。

    该智能转速数字显示仪除具备和改进了传统转速仪的功能，最主要的是扩充了“黑匣子”功能。主要有以下几方面特点：

    1.对数据高速采样，采样时间在0.1～2.0s之间任意调整；

    2.对事故过程的转速进行追忆，可检索3600个记录数据；

    3.采用密码锁定功能，掌握密码的操作者，可对参数进行修改，拒绝非法操作；

    4.可与PC机接口输出串行数据。

    5.4～20mA模拟量输出的满量程，可通过面板键设定，使该仪表成为真正意义上的智能数字仪表。

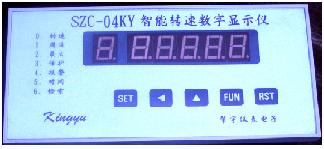

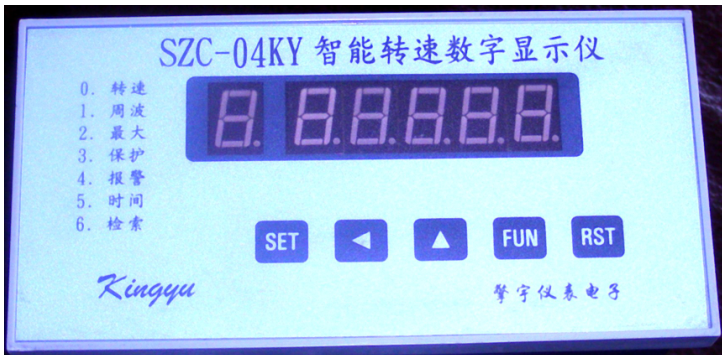

       SZC-04KY智能转速数字显示仪面板示意图：

 面板上共有六个数码管，其中最左面一端的数码管显示0～6的功能代码，分别表示所代表的功能，由“FUN”薄膜按键操作转换；

右端一组五位数码管为功能显示，在设定时，显示相应参数。

   键功能:

   1.“SET”键:进入参数设定状态，并保存退出。

   2.“▲”键:设定状态时，闪烁位加1；检索状态时，按此键不放，快速检索后面的数据。

   3.“◄”键:设定状态时，移位键；检索状态时，按此键不放，快速检索前面的数据。

   4.“FUN”键:功能转换键，每按一次该键，代码由0至6循环显示。

   5.“RST”键:复位键。

二、主要技术指标 ：

   1.供 电 电 源  ：AC 220V±15％，50Hz±5％

   2.输入信号频率：1Hz～10kHz

   3.输入信号幅值：正弦波 ≥300mV

                            矩形波 0.5V～12V

   4.测 速 范 围 ：6～99999r/min

   5.显 示 范 围 ：0.0001～99999.(小数点可任意设定)

   6.基 本 误 差 ：转速 ±0.02％

                            模拟量 ±0.5％

   7.系数设定范围：0.0001～99999.

   8.采 样 时 间 ：0.1～2.0s可调

   9.使 用 环 境 ：温    度  0～45C˚

                            相对湿度  ≤80％

 10.开 孔 尺 寸 ：152×76

 11.外 形 尺 寸 ：160×80×260

 12.重         量  ：约1.7kg
