SQY03TD125-4DC数字显示仪 返回目录

一、概述

 SQY03TD125-4DC数字显示仪,具有5数码显示与0~5V,0~10V,1~5V,0~20mA、0~10mA、4~20mA信号匹配能显示各类物理量,还具有420mA电流输出,三路继电器输出和RS485通讯;是一款智能显示控制仪表。

SQY03TD125-4DC数字显示仪,有10组用户参数,用户可以通过面板上的操作键或计算机来查询/修改,修改确认的参数可以长久保存。满足了各类工程需要,成为名副其实的智能仪表。目前已经广泛应用于船舶、冶金、能源、化工、电子、机械、汽车制造等行业。

二、主要技术特性

   1.供电电源:11V ~ 30V,DC

   2.功       耗:不超过4W

   2.输入信号:兼有0~20mA、0~10mA、4~20mA

   3.显示范围:0.1~99999(小数点可以保留任意位)

   4.基本误差:0.1 %(数字显示

                       0.2 %(模拟量输出

   5.使用环境:温    度 -20 ~65 ℃

                       相对湿度  ≤85%

   6.开孔尺寸:92×46

   7.外形尺寸:96×48×110

   8.重     量:小于400g

三、主要功能

 SQY03TD125-4DC数字显示仪,具有一路直流电流输出,三路继电器以及RS485通讯等功能。具体功能罗列如下,以便用户选型参考。

主要功能:

1.       5位数码显示

2.       模拟量输出:420mA

3.       三路继电器输出

4.       RS485通讯,9600bps,8,n,1

四、接线端子说明

1.      接线端子图:

11

12

13

14

15

16

17

18

19

20



常闭

公共

常开

常闭

公共

常开

常闭

公共

常开



J3

J2

 J1

SQY03T125-4DC智能测速仪                        出厂序号:

馈电+





馈电-

Iout

RS485通讯

1130V,DC

+12V

S1

S2

0V

+

-

B

A

+

-

1

2

3

4

5

6

7

8

9

10

 2.  信号输入端子

信号输入端子S1S2为信号输入端

常用的几种接线方法:

3.电流输出端子

Iout是420mA电流输出端

4.馈电端子

给传感器提供12V,80mA 的直流电源

5.     RS485通讯端

A、B RS485通讯端

6.     电源端子

11~26V,DC,SQY03T125-4DC智能测速仪接受的工作电源

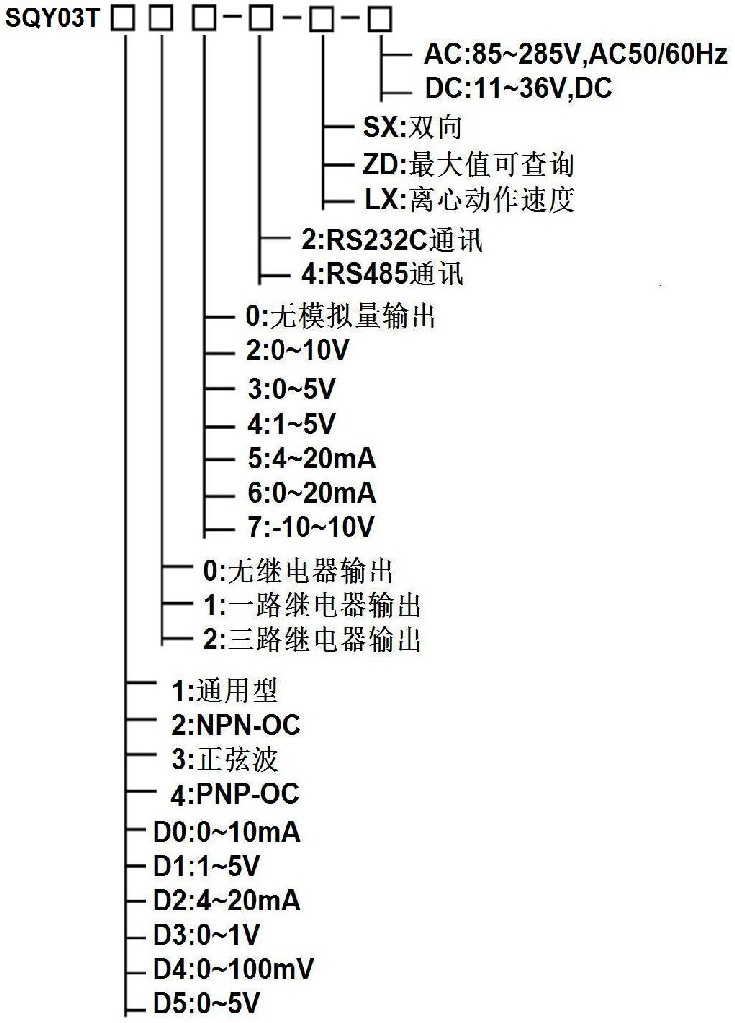

规格说明:
