一、概述 SQY03T125-4DC转速数字显示仪，是SQY03T系列转速数字显示仪的典型产品；具有5位数码显示、4～20mA电流输出；能与磁电类传感器和NPN-OC类开关匹配，除了对一般的转速、线速度、流量进行检测外，还能对超低速和超高速进行测量，是一款智能速度显示控制仪表。 SQY03T125-4DC智能测速仪，有10组用户参数，用户可以通过面板上的操作键或计算机来查询/修改，修改确认的参数可以长久保存。满足了各类工程需要，成为名副其实的智能仪表。 生产厂商结合了二十多年专业设计制造经验，运用新的设计理念和电子技术，通过模块优化组合，涵盖了原先的XJP-48T系列产品的各种规格产品，并在复合功能上有新的拓展和延伸。既提高了标准化生产的质量控制水准，也方便了用户的选型。目前已经广泛应用于船舶、冶金、能源、化工、电子、机械、汽车制造等行业。
二、主要技术特性 1.供电电源：11V ～ 30V,DC 2.功 耗：不超过4W 2.输入信号：0 ～ 10kHz 3.显示范围：0.1～99999（小数点可以保留任意位） 4.基本误差：0.1 %（数字，采样时间100ms～200ms） 0.05%（数字，采样时间200ms～400ms） 0.03%（数字，采样时间400ms以上） 0.3 %（模拟量） 5.使用环境：温 度 -20 ～65 ℃ 相对湿度 ≤85％ 6.开孔尺寸：92×46 7.外形尺寸：96×48×110 8.重 量：小于400g 三、主要功能及配置参数 1．主要功能和特色 SQY03T125-4DC智能测速仪，具有一路直流电流输出，三路继电器以及RS485通讯等功能。具体功能罗列如下，以便用户选型参考。 主要功能：
主要特色：
2． 信号输入方式： 汇集两类常用的输入方式，适合了大多数转速传感器的匹配需要。 输入方式：
选配传感器决定智能测速仪的输入方式： 选配传感器，首先要考虑测量范围、安装方式、使用环境。再者要注意传感器的输出特征，与智能测速仪的输入特征要相匹配。
3． 主要功能及配置参数： SQY03T125-4DC智能测速仪最多有有10个参数，在需要的时候可供用户调整。 其中A为测量系数，B、C、D参数为模拟量输出参数，E参数为通讯专用参数，F参数为采样时间，G、H、I作为报警设定值，对应三路报警继电器输出； J参数为采样时间延展倍数，同时J参数的最低位为双数时，选择输入通道S1, 最低位为单数时，选择输入通道S2。详细见操作说明。 四、接线端子说明 1. 接线端子图：

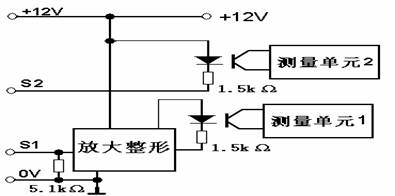

2. 信号输入端子 信号输入端子,根据匹配传感器的变化,接线方法也有相应的变化。 常用的几种接线方法：
3.电流输出端子 Iout是4～20mA电流输出端 4．馈电端子 给传感器提供12V,80mA 的直流电源 5. RS485通讯端 A、B RS485通讯端 6. 电源端子 11～26V,DC,SQY03T125-4DC智能测速仪接受的工作电源 操作说明 2. 键的功能与操作 SET键：SQY03T125-4DC智能测速仪在通电状态下，按SET键约2S后松开，进入参数查询/设置状态；这时SQY03T125-4DC智能测速仪显示：A 0001.0 ，其中A和最高位交替显示，且最低位闪烁；如果继续按SET键，则依序显示： B 00793. C 03206. D 05000. E 00030. F 0001.0 G 02000. H 03000. I 04000. J 00005. A 0001.0 最高位字母和数字交替显示，字母表示显示参数的代码，最高位数字与其他４位数共同构成该参数的数值。这样按SET键，可以向上或向下查询/设置各参数值。 参数定义：
以上各参数都保存在SQY03T125-4DC智能测速仪的内部存储器里。 * D参数的小数点位数决定B、C、G、H、I参数的小数点位数； ** J参数的最低位为双数时，选择通道S1的信号测量， J参数的最低位为单数时，选择通道S2的信号测量。 < 键：在查询/设置状态下，按< 键一次，闪烁位向左移动一位，小数点不显示，如按住不放，闪烁位自动左移，最高位闪烁后，显示小数点位置，而且除了最高位字母和数字交替显示外，无闪烁位。 ∧键：在设置状态下，按∧ 键一次，闪烁位数字加1，如按住不放，数字继续加1，这样就可以改变该闪烁位的数字；在小数点出现的状况下，按∧键一次，小数点左移一位。但是E参数的小数点不可移动，在E参数状态下，小数点出现时，按住∧键，表示对当前各参数的确认，并将各参数改写进SQY03T125-4DC智能测速仪的内部存储器。 SET键< 键、∧键多键配合，可以改变任意参数的数值，要将改变的参数长久保存，必须切换到E参数状态下，且E参数的小数点出现时，按住∧键2秒后，参数就改写完毕。按RST键后，SQY03T125-4DC智能测速仪恢复到工作状态。因此，只要没有在E参数状态下，且E参数的小数点出现时，按住∧键，参数就没有永久改变，按RST键后，SQY03T125-4DC智能测速仪退出查询/设置状态，恢复到工作状态。 2．测量系数 测量仪表从传感器接收脉冲信号，测量系数是脉冲频率与速度关系的导出值。 智能测速仪的测量系数A=1时，测量显示值为被测信号的频率，单位为 1/S,亦即Hz 测量转速时，被测旋转物体每旋转一次，检测的传感器发出的脉冲数为P ，单位为1/r； 测量仪表从传感器接收脉冲信号，频率F(Hz)与转速v(r/S)的关系: v = F/P (r/s) v = F* 60/P (r/min) A = 60/P 当转速显示单位是万转/分时， A =0.006/P 如果测量的是线速度（m/min），除了考虑被测旋转物体每旋转一次，检测的传感器发出的脉冲数为P （单位为1/r）；还要考虑被测旋转物体每旋转一次，对应行走的长度k（m/r）。 同样推出：测量系数A = 60*k/P 3.模拟量输出及相关参数 直流电流输出：4～20mA 电流输出（mA） =（显示值/ 满量程）× 16.00 +4 B参数：零位调整值，出厂调试值，用户不需调节 C参数：线性调整值，出厂调试值，用户不需调节 D参数：满量程20mA对应的显示值 4．采样时间 SQY03T125-4DC智能测速仪采用连续采样的方式，运算采样时间内的平均速度，并在运算结束时显示运算结果、输出模拟量，并做出控制判断和控制。 所谓连续采样，就是在连续的时间上，划分基本等份的时间段，分段运算每个时间段上的平均速度，而且上次采样结束时刻，做为下次采样的开始时刻；这种速度检测的采样方式，就叫连续采样。时间段的长度就是采样时间。 采样时间和延时倍数的选择： SQY03T125-4DC智能测仪的采样时间F参数，用户一般可以在0.1～ 25.0S之间调节；当被测信号周期大于采样时间时，采样时间将延长到1个被测量的信号周期；比如采样时间为1.0S，被测信号周期为2.5S，这样采样时间将自动延长为2.5S。一般延时倍数不超过5倍；如果在5倍的采样时间内，检测不到一个完整的信号周期，SQY03T125-4DC智能测速仪将显示“0”。在不同应用场合，有不同的采样时间和延时倍数选择。 在超低速测量时，采样时间延时倍数J根据需要在1～250之间可调，采样时间仍然在0.1 ～ 25.0S之间可调，那么采样时间最多可以延长到25.0×250 = 6250S，约1.6小时。也就是说在1.6小时内有一个完整的信号周期，SQY03T125-4DC智能测速仪也能检测。 较短的采样时间适合动态记录，较长的采样时间，适合超低速测量。通常测量时，采样时间F选用1.0S，延展倍数J为5。 五、调校 当SQY03T125-4DC智能测速仪需要例检，或因为维修等原因需要调校时，参照出厂调校方法。 调校工具： 标准频率发生器，要求：0 ～10000.0Hz 方波和正弦波输出，误差限：优于0.01% 数字电流表，要求：0 ～50.000mA，误差限：优于0.05% 环境温度：温 度 15 ～25 ℃ 相对湿度 ≤85％ 1． 恢复到原始参数 同时按住RST键和 ∧键，先松开RST键再松开∧键；按SET键查询参数，各参数依序如下： A 0000.1 B 00793. C 03202. D 05000. E 00030. F 0001.0 G 02000. H 03000. I 04000. J 00005. 继续按SET键到E参数显示，且小数点出现，按住∧键２秒后松开，原始数据数被写入10项参数。 再按RST键，应显示：88888. ,约5秒后显示“0”。 2． 检验准确度 参照SQY03T125-4DC智能测速仪的输入特性，在确认标准频率发生器的输出，与智能测速仪输入之间匹配无误时，将标准频率发生器信号接入SQY03T125-4DC智能测速仪相应的信号输入端，显示值应该与标准频率发生器的输出值相符。
3． 调整参数 先将B参数调整为零，用电流表直流档检测智能测速仪电流输出，当智能测速仪显示为“０”，输出电流应在0.050～0.200mA之间，记录数值，这一数值为零位偏移值。 输入5000Hz信号，仪表显示“5000.”,记录电流输出值， 如果:电流输出值-零位偏移值=16.00,则:C参数（线性修正值）不需要调整，如果相差大于0.05,则需要调整； 新线性修正值 = 3202 x 16.00/(电流输出值-零位偏移值) 零位调整值=(4.00-零位偏移值) × C/16 F参数（采样时间）、G参数、H参数、I参数和J参数，先按出厂条件检查，也可根据用户的需要作相应调整后检查。 出厂条件检查：
上述过程完成后，SQY03T125-4DC智能测速仪按照出厂要求完成了检验；用户可以按照实际需要调整满量程D，也可根据需要调整采样时间F和采样时间延时倍数J。 选型时，请根据工程需要，参考下列型谱确定型号规格：
选型举例: SQY03T200： 表示输入信号为NPN-OC类传感器，无输出和控制的基本型转速数字显示仪， 工作电源为85～245V,50/60Hz； SQY03T100-2-DC: 表示输入信号为NPN-OC和磁电类传感器，有RS232C通讯的转速数字显示仪， 工作电源为11～36V,DC； SQY03T207-4-SX-DC: 表示输入信号为双向NPN-OC类传感器，有-10～10V输出，有RS485通讯的转速数字显示仪， 工作电源为11～36V,DC； 用户根据工程需要，对相应的规格条目进行取舍，选择适合的规格，在此不作枚举。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
