一、            概述

      SQY01T-XSD2智能测速仪，具有5位数码显示、RS-485通讯（MODBUS协议）、4～20mA电流输出和二路继电器输出；能与NPN-OC输出开关类速度传感器匹配， 以双点定长捕捉时间的方式测量线速度。这种方式主要用于子弹出膛速度，轨道车辆速度地面检测，以及其它高速弹射速度。

      SQY01T-XSD2智能测速仪，有10组用户参数，用户可以通过面板上的操作键或计算机来查询/修改，修改确认的参数可以长久保存。满足了各类工程需要，成为名副其实的智能仪表。

二、            主要技术特性

   1.供电电源：85～ 250V，50/60Hz

   2.功     耗：不超过8W

   2.输入信号：时间差大于1000µS

   3.显示范围：0.01～999.99（小数点可以选择）

   4.基本误差：0.1 %

                   0.3 % （模拟量）

   5.使用环境：温    度 -20 ～65 ℃

                   相对湿度  ≤85％

   6.开孔尺寸：152×76

   7.外形尺寸：160×80×130

   8.重     量：小于800g

三、            主要功能及配置参数

1．  主要功能和特色

SQY01T-XSD2智能测速仪，具有一路直流电流输出、二继电器控制输出，以及RS485通讯等功能。具体功能罗列如下，以便用户选型参考。

主要功能：

1.      5位数码显示

2.      模拟量输出：4～20mA

3.      通讯:RS485,9600bps,Modbus通讯协议

4.      继电器输出：J1,J2

主要特色：

1．精确可靠：输入标准信号，测试记录1000，000条，无超差

2．测量超低速：最低频率可达0.001Hz

3．测量超高速：最高转速可达600，000r/min

4．动态测试记录：与软件配合可动态记录速度变化，刷新（采样）时间最短为50mS

5．抗干扰能力强：适用于各类工业现场

6．10组参数：可以通过面板上的操作键或计算机来查询/修改，且长久保存

2．         测量原理：

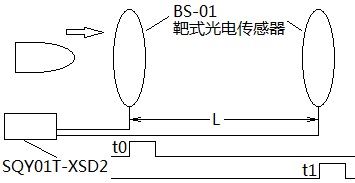

       被测运动物体有一段固定轨迹，形状规则的被测物体，作为检测目标，如子弹出膛通过两个靶式光电传感器，进入第一靶的时刻为t0，进入第二靶的时刻为t1，两靶间距为L，那么子弹通过此间的平均速度为L /（t1-t0）；出膛之初，两靶之间距离在5m以内，忽略空气阻力，t0到t1时间段的平均速度也就是此刻的瞬时速度。如果测量小球的自由落体运动的瞬时速度，让小球穿过两靶之间即可；如果在地面测量轨道车辆的行驶速度，将两组靶式光电传感器换成两对WO-TNPW2对射式光电传感器即可。

3.可选配传感器:

   首先要考虑测量范围、安装方式、使用环境。再者要注意传感器的输出特征，与智能测速仪的输入特征要相匹配。

4．    主要功能及配置参数：

SQY01T-XSD2智能测速仪最多有有10个参数，在需要的时候可供用户调整。

其中A为测量系数，B、C、D参数为模拟量输出参数，E参数为通讯专用参数，F参数为 瞬时速度保留时间的基数(0.01-2.50S)，G、H作为报警设定值，对应两个继电器输出，I未定义，J参数为瞬时速度保留时间的倍数。详细见操作说明。

四、            接线端子说明

1.     接线端子图：

2.  信号输入端子

S1，0V：第一信号输入端，分别与第一传感器信号输出端和馈电0V连接

S2，0V：第二信号输入端，分别与第二传感器信号输出端和馈电0V连接

3.  继电器端子

继电器接点电流2A,28V,DC　或  1A,240V，AC

2个继电器互相独立,分别对应G、H参数，I参数为扩展功能用。

常开：报警时与公共端闭合

公共：与常开和常闭端配合

常闭：报警时与公共端断开

4.  电流输出端子

Iout是4～20mA电流输出端

5． 馈电端子

12V，0V：给传感器提供12V,80mA 的直流电源

6．  电源端子

220V,50Hz,SQY01T-XSD2智能测速仪接受的工作电源

操作说明

2.  键的功能与操作

　 SET键：SQY01T-XSD2智能测速仪在通电状态下，按SET键约2S后松开，进入参数查询/设置状态；这时SQY01T-XSD2智能测速仪显示：A 0 0 0 1. 0  ，其中A和最高位交替显示，且最低位闪烁；如果继续按SET键，则依序显示：

B 00793.    C 03206.      D 05000.      E 00030.    F 0001.0

G 02000.    H 03000.       I 04000.     J 00005.     A 0001.0

最高位字母和数字交替显示，字母表示显示参数的代码，最高位数字与其他４位数共同构成该参数的数值。这样按SET键，可以向上或向下查询/设置各参数值。

参数定义：

以上各参数都保存在SQY01T-XSD2智能测速仪的内部存储器里。

* D参数的小数点位数决定B、C、G、H、I、J参数的小数点位数。

< 键：在查询/设置状态下，按< 键一次，闪烁位向左移动一位，小数点不显示，如按住不放，闪烁位自动左移，最高位闪烁后，显示小数点位置，而且除了最高位字母和数字交替显示外，无闪烁位。

∧键：在设置状态下，按∧ 键一次，闪烁位数字加1，如按住不放，数字继续加1，这样就可以改变该闪烁位的数字；在小数点出现的状况下，按∧键一次，小数点左移一位。但是E参数的小数点不可移动，在E参数状态下，小数点出现时，按住∧键，表示对当前各参数的确认，并将各参数改写进SQY01T-XSD2智能测速仪的内部存储器。

SET键< 键、∧键多键配合，可以改变任意参数的数值，要将改变的参数长久保存，必须切换到E参数状态下，且E参数的小数点出现时，按住∧键2秒后，参数就改写完毕。按RST键后，SQY01T-XSD2智能测速仪恢复到工作状态。因此，只要没有在E参数状态下，且E参数的小数点出现时，按住∧键，参数就没有永久改变，按RST键后，SQY01T-XSD2智能测速仪退出查询/设置状态，恢复到工作状态。

2．测量系数

测量系数A表示被测目标的可感应长度，当显示单位为m/S时，A = L (m)

                                              当显示单位为m/min时，A = 60* L (m)

                                              当显示单位为m/h时，A = 3600* L (m)

                                              当显示单位为km/h时，A = 3.6 * L (m)

3.模拟量输出及相关参数

直流电流输出：4～20mA

下面举例加以说明

电流输出（mA） =（显示值/ 满量程）× 16.00 +4

B参数：零位调整值，出厂调试值，用户不需调节

C参数：线性调整值，出厂调试值，用户不需调节

D参数：满量程20mA对应的显示值

4．通讯编码及通讯

在多机通讯中，主机访问从机时，为区分不同从机，需给线上的所有从机编上唯一的身份代码，这就是SQY01T-XSD2智能测速仪的通讯编码，E参数。

通讯： RS485，9800bps, 8,1,NC

协议：Modbus

下面的例子是主机从通讯编码为1EH（30）的智能测速仪读取测量数据，发出的查询帧：

查询帧解读：

1E: 智能测速仪的从地址

03：读取发讯（功能代码）

00：数据首地址高字节

00：数据首地址低字节

00：数据长度高字节

05：数据长度低字节

CRC16Lo：CRC校验码低字节

CRC16Hi：CRC校验码高字节

通讯编码为1EH（30）的智能测速仪向主机发出的响应帧：

响应帧解读：

1E: 智能测速仪的从地址

03：读取响应（功能代码）

05：字节数字

DATAf：表示符号，DATAf = 0，表示正，显示空格“ ”

                 DATAf = FF，表示负，显示负 “-”

DATA0 - DATA2：低 - 高（三字节）

DATAx：表示小数点位数

CRC16Lo：CRC校验码低字节

CRC16Hi：CRC校验码高字节

通过RS-485通讯口，主机还可以读取或修改SQY01T-XSD2智能测速仪的各项参数，详见《参数设置软件说明书》。

5．采样方式

SQY01T-XSD2智能测速仪采用单脉冲定长捕捉时间的方式，运算单脉冲时间内的平均速度，并在运算结束时显示运算结果、输出模拟量，并做出控制判断和控制。

这种非连续采样的方式，在下一个脉冲到来之前，测量结果保留时间为FxJ（S）。 如果时间基数F为1.00S，J为25，那么一次瞬时速度采集后，在下次采集前，最长可以保留25秒。

6．继电器输出

J1：第一路继电器输出（上限或下限），对应G参数；

J2：第二路继电器输出（上限或下限），对应H参数；

第一路报警输出，为定值越过报警：

当报警值最低位为单数时，测量值由高向低越过定值时，报警继电器动作，当读数大于报警值，报警动作消除，也可以按复位键RST消除报警。

当报警值最低位为双数时，测量值由低向高越过定值时，报警继电器动作，当读数小于报警值，报警动作消除，也可以按复位键RST消除报警。

第二路为定值比较报警：

报警值最低位为双数时，定义为上限报警值；大于报警值，报警继电器动作，小于报警值，动作消除；

报警值最低位为单数时，定义为下限报警值；小于报警值，报警继电器动作，大于报警值，动作消除；

报警动作：未报警时，继电器处于常态；

          报警时，继电器处于常开、常闭状态发生切换。
