一、概述 SQK-03-R2-A20高精度转速表，具有5位红色LED数码管显示和若干LED灯指示、一路4～20mA电流输出、三路继电器输出和一路整形脉冲输出；能与磁电类传感器和NPN-OC类开关匹配，除了对一般的转速、线速度、流量进行检测外，还能对超低速和超高速进行测量，是一款高精度速度显示控制仪表。
SQK-03-R2-A20高精度转速表，具有测量精度高，抗干扰性能强，工程适用范围广等优良特征。目前已经广泛应用于船舶、冶金、能源、化工、电子、机械、汽车制造等行业。 二、主要技术特性 1.供电电源：11V ～ 36V,DC 或24V,AC,50/60Hz 2.功 耗：不超过5W 2.输入信号：0 ～ 20kHz 3.显示范围：0.1～99999（小数点可以保留任意位） 4.基本误差：0.01 %（数字） 0.2 %（模拟量） 5.使用环境：温 度 -20 ～65 ℃ 相对湿度 ≤85％ 6.开孔尺寸：92×46 7.外形尺寸：96×48×110 8.重 量：小于400g 三、主要功能及配置参数 1． 主要功能和特色 SQK-03-R2-A20高精度转速表，具有一路直流电流输出，三路继电器输出，以及RS232C通讯等功能。具体功能罗列如下，以便用户选型参考。 主要功能： 1. 5位数码显示和若干LED灯指示 2. 模拟量输出：4～20mA 3. 三路继电器输出 4. RS232C通讯，9600bps,8,n,1（4800bps，9600bps，57600bps，115200bps可选） 主要特色： 1． 精确可靠：输入标准信号，测试记录1000，000条，无超差 2． 测量超低速：最低频率可达0.002Hz 3． 测量超高速：最高转速可达600，000r/min 4． 动态测试记录：与软件配合可动态记录速度变化，刷新（采样）时间最短为40mS 5． 输入匹配广泛：能与大多数速度传感器匹配
6．
7． 10组参数：可以通过面板上的操作键或计算机来查询/修改，且长久保存 2． 信号输入方式： 汇集两类常用的输入方式，适合了大多数转速传感器的匹配需要。 输入方式： 适合与磁电传感器和电涡流传感器匹配（输入阻抗5.1 kΩ）。 选配传感器决定高精度转速表的输入方式： 选配传感器，首先要考虑测量范围、安装方式、使用环境。再者要注意传感器的输出特征，与高精度转速表的输入特征要相匹配。
3． 主要功能及配置参数： SQK-03-R2-A20高精度转速表最多有有10个参数，在需要的时候可供用户调整。 其中A为测量系数，B、C、D参数为模拟量输出参数，E参数为通讯专用参数，F参数为采样时间，G、H、I作为报警设定值，对应三路报警继电器输出； J参数为采样时间延展倍数，同时J参数的最低位为双数时，选择输入通道S1, 最低位为单数时，选择输入通道S3。详细见操作说明。 四、接线端子说明 1. 接线端子图：
2. 信号输入端子 信号输入端子,根据匹配传感器的变化,接线方法也有相应的变化。 常用的几种接线方法：
3.电流输出端子 Iout是4～20mA电流输出端 4．馈电端子 给传感器提供12V,80mA 的直流电源 5.RS232C通讯端 Com、Rxd、 Txd:RS232C通讯端，分别与9芯串口的5脚、2脚和3脚连接 5. 电源端子 11～36V,DC,SQK-03-R2-A20高精度转速表接受的工作电源 五、操作说明 1．键的功能与操作 轻扣面板下方的翻盖，可见“RST”、“∧”、 “<”和“SET”四个操作键。
SET键：SQK-03-R2-A20高精度转速表在通电状态下，按SET键约2S后松开，进入参数查询或设置状态；这时SQK-03-R2-A20高精度转速表显示：A 0001.0 ，其中A和最高位交替显示，且最低位闪烁；如果继续按SET键，则依序显示： B见后贴面. C见后贴面. D 05000. E 00030. F 001.00 G 02000. H 03000. I 04000. J 00005. A 0001.0 最高位字母和数字交替显示，字母表示显示参数的名称代码，最高位数字与其它4位数共同构成该参数的数值。这样按SET键，可以向上查询或设置各参数值。 参数定义：
以上各参数都保存在SQK-03-R2-A20高精度转速表的内部存储器里。 * D参数的小数点位数决定B、C、G、H、I参数的小数点位数； ** E参数为双数时，显示测量值，E参数为单数时，显示测量值的10个数平均值； *** J参数的最低位为双数时，选择通道S1的信号测量，J参数的最低位为单数时，选择通道S3的信号测量。 < 键：在查询/设置状态下，按< 键一次，闪烁位向左移动一位，小数点不显示，如按住不放，闪烁位自动左移，最高位闪烁后，显示小数点位置，而且除了最高位字母和数字交替显示外，无闪烁位。 ∧键：在设置状态下，按∧ 键一次，闪烁位数字加1，如按住不放，数字继续加1，这样就可以改变该闪烁位的数字；在小数点出现的状况下，按∧键一次，小数点左移一位。但是E参数的小数点不可移动，在E参数状态下，小数点出现时，按住∧键，表示对当前各参数的确认，并将各参数改写进SQK-03-R2-A20高精度转速表的内部存储器。 SET键< 键、∧键多键配合，可以改变任意参数的数值，要将改变的参数长久保存，必须切换到E参数状态下，且E参数的小数点出现时，按住∧键2秒后，参数就改写完毕。按RST键后，SQK-03-R2-A20高精度转速表恢复到工作状态。因此，只要没有在E参数状态下，且E参数的小数点出现时，按住∧键，参数就没有永久改变；此时，按RST键后，SQK-03-R2-A20高精度转速表退出查询或设置状态，恢复到工作状态。 2．测量系数 测量仪表从传感器接收脉冲信号，测量系数是脉冲频率与速度关系的导出值。 高精度转速表的测量系数A=1时，测量显示值为被测信号的频率，单位为 1/S,亦即Hz 测量转速时，被测旋转物体每旋转一次，检测的传感器发出的脉冲数为P ，单位为1/r； 测量仪表从传感器接收脉冲信号，频率F(Hz)与转速v(r/S)的关系: v = F/P (r/s) v = F* 60/P (r/min) A = 60/P 当转速显示单位是万转/分时， A =0.006/P 如果测量的是线速度（m/min），除了考虑被测旋转物体每旋转一次，检测的传感器发出的脉冲数为P （单位为1/r）；还要考虑被测旋转物体每旋转一次，对应行走的长度k（m/r）。 同样推出：测量系数A = 60*k/P 3.模拟量输出及相关参数 直流电流输出：4～20mA 电流输出（mA） =（显示值/ 满量程）× 16.00 +4 B参数：零位调整值，出厂调试值，用户不需调节 C参数：线性调整值，出厂调试值，用户不需调节 D参数：满量程20mA对应的显示值 4．通讯编码及通讯 通讯地址编码：E参数，出厂设定为30（1E）。 通讯： RS232C，9600bps, 8,1,NC；（波特率用户可以调整） J参数的小数点位置代表不同的波特率： xxxxx.: 4800bps xxxx.x: 9600bps xxx.xx: 57600bps xx.xxx: 115200bps 协议：兼容Modbus-RTU 下面的例子是主机从通讯编码为1EH（30）的智能转速表读取测量数据，发出的查询帧：
查询帧解读： 1E: 智能转速表的从地址 03：读取发讯（功能代码） 00：数据首地址高字节 00：数据首地址低字节 00：数据长度高字节 05：数据长度低字节 CRC16Lo：CRC校验码低字节 CRC16Hi：CRC校验码高字节 通讯编码为1EH（30）的智能转速表向主机发出的响应帧：
响应帧解读： 1E: 智能转速表的从地址 03：读取响应（功能代码） 05：字节数字 DATAf：表示符号，DATAf = 0，表示正，显示空格“ ” DATAf = FF，表示负，显示负 “-” DATA0 - DATA2：低 - 高（三字节） DATAx：表示小数点位数 CRC16Lo：CRC校验码低字节 CRC16Hi：CRC校验码高字节
通过RS-232C通讯口，主机还可以读取或修改高精度转速表的各项参数，详见《参数设置软件说明书》。 有关通讯协议参见附录：《通讯详解》 5．采样时间 SQK-03-R2-A20高精度转速表采用连续采样的方式，运算采样时间内的平均速度，并在运算结束时显示运算结果、输出模拟量，并做出控制判断和控制。 所谓连续采样，就是在连续的时间上，划分基本等份的时间段，分段运算每个时间段上的平均速度，而且上次采样结束时刻，作为下次采样的开始时刻；这种速度检测的采样方式，就叫作连续采样。时间段的长度就是采样时间。 采样时间和延时倍数的选择： SQK-03-R2-A20智能测仪的采样时间F参数，用户一般可以在0.04～ 2.50S之间调节；当被测信号周期大于采样时间时，采样时间将延长到1个被测量的信号周期；比如采样时间为1.00S，被测信号周期为2.50S，这样采样时间将自动延长为2.50S。一般延时倍数不超过5倍；如果在5倍的采样时间内，检测不到一个完整的信号周期，SQK-03-R2-A20高精度转速表将显示“0”。在不同应用场合，有不同的采样时间和延时倍数选择。 在超低速测量时，采样时间延时倍数J根据需要在1～250之间可调，采样时间仍然在0.04 ～ 2.50S之间可调，那么采样时间最多可以延长到2.50×250 = 625S，约10分钟。也就是说在10分钟内有一个完整的信号周期，SQK-03-R2-A20高精度转速表也能检测。 较短的采样时间适合动态记录，较长的采样时间，适合超低速测量。最大测量周期Tmax=F×J，当信号周期大于Tmax，高精度转速表显示“0”。 6．继电器输出和指示灯

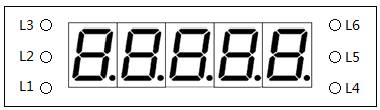

J1：第一路继电器输出（上限或下限），对应G参数，与指示灯L1关联； J2：第二路继电器输出（上限或下限），对应H参数，与指示灯L2关联； J3: 第三路继电器输出（上限或下限），对应I参数，与指示灯L3关联； 第一路报警输出，为定值越过报警： 当报警值最低位为单数时，测量值由高向低越过设定值时，报警继电器动作，当读数大于报警值，报警动作消除，也可以按复位键RST消除报警。 当报警值最低位为双数时，测量值由低向高越过设定值时，报警继电器动作，当读数小于报警值，报警动作消除，也可以按复位键RST消除报警。 第二路和第三路为定值比较报警： 报警值最低位双数时，作为上限报警值；不小于报警值，报警继电器动作，小于报警值，动作消除； 报警值最低位单数时，作为下限报警值；不大于报警值，报警继电器动作，大于报警值，动作消除； 报警动作：报警时，继电器常开端导通，常闭端断开，关联指示灯亮； 报警消除时，继电器常开端断开，常闭端导通，关联指示灯不亮。 当显示值不小于满量程（参数D）,L4指示灯亮，反之则不亮。 当有信号输入时，L6指示灯闪烁，L5指示灯本仪表未用。
附录：通讯详解 读参数查询帧：
读参数响应帧：
读测量值查询帧：
读测量值响应帧：
改写参数查询帧：
改写参数响应帧：(成功)
A～J参数的结构： 低字节、中字节、高字节、小数点位数
|
