SMS16磁敏转速传感器使用说明书    返回传感器

　

一、概述：

SMS16磁敏转速传感器由磁敏电阻作感应元件，是一种新型的转速传感器。它的感应对象为磁性材料或导磁材料，如磁钢、铁和电工钢等。当被测体上带有凸起（或凹陷）的磁性或导磁材料，随着被测物体转动时，传感器输出与旋转频率相关的脉冲信号，达到测速或位移检测的发讯目的。

由于安装使用方便，通用性好，已被广泛应用于各种领域。尤其在低速或超低速非接触检测中，有着其它传感器无法达到的特点,这一特点填补了国内空白。(磁电传感器测速范围50~5000Hz，检测距离只有0.5mm；接近开关无法检测小模齿)；在中高速非接触检测中，可直接替代霍尔开关。

二、技术参数：

1.发讯频率：0~10kHz

2.供电电源：12~25V(DC)

3.负载电阻：≥1.0kΩ

4.检测距离：0.5~2.0mm （A3钢、电工钢）

5.齿轮模数：m≥1

  6.齿轮材料：A3钢、电工钢

7.输出信号：

         波形：矩形波

         幅值：近电源电压

8. 环境条件：

      温度：-40℃～120℃

       相对湿度：≤85%

9.安装螺纹：M16×1　　　

三、外形图：

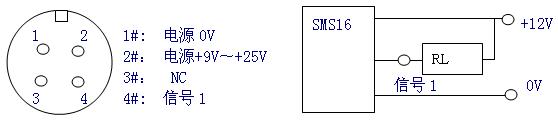

四、输出插座接线：
