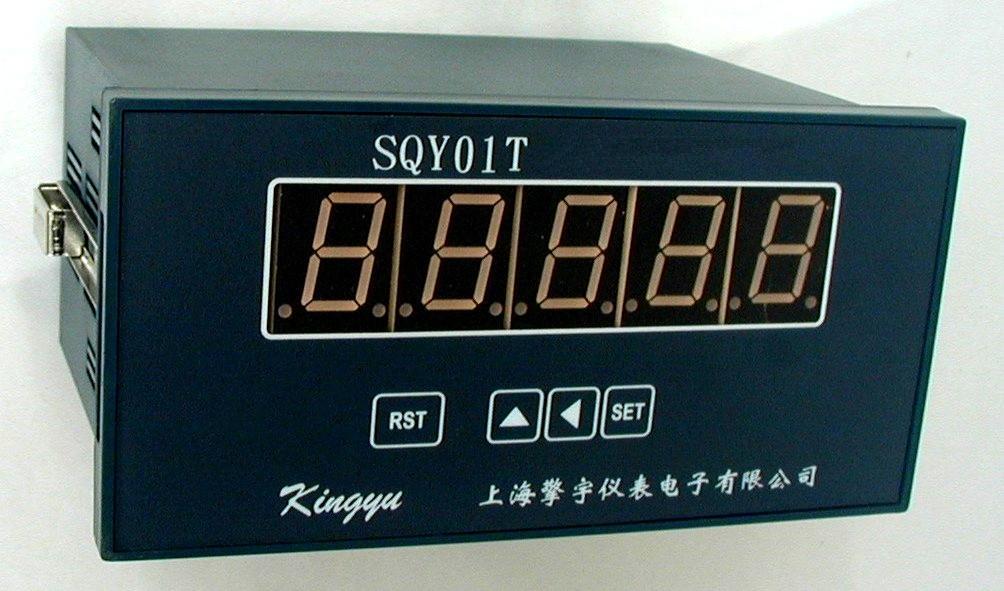

SQY01J系列计数显示控制器简介  返回

一、概述

      SQY01J系列计数显示控制器，是采用新型单片微处理器作主芯片的5位LED智能计数控制器。它具有计数精度高、技术先进、性能稳定、可靠性好、抗干扰能力强等特点；可配用光电编码器、霍尔开关、光电传感器或SMS磁敏传感器；具有手动复零（或置数）、定值自动复零（或置数），计数/停止计数；并可外部控制复零（或置数）和计数/停止计数,以及继电器输出。    SQY01J系列计数显示控制器可广泛用于电线电缆、金属制品加工、冶金轧制、电讯、电机、纺织、印染、造纸、印刷、石油化工等工业现场。

二、主要技术性能

  1.工作环境:   环境温度 -30～+45℃

                    环境湿度 ＜85％

                    无剧烈震动、无腐蚀性气体及导电尘埃场合

  2.电源及功耗: 交流220V±10％  50Hz，3VA

  3.计长系数修正范围:0.001～99999任意(通过小数点移位实现修正精度)

  4.有效显示范围: -9999～99999 (移动小数点可实现)

  5.输入信号:两组电平信号，逻辑“1”大于4.5V，逻辑“0”小于1V，1≥4mA。

  6.开孔尺寸:152×76

  7.外形尺寸:160×80×130

三、主要规格

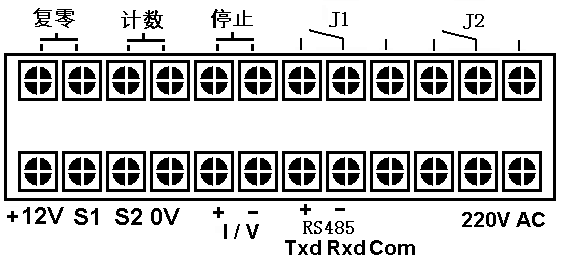

四、后板接线示意图
