XPZ-02A智能高精度频率电流转换器简介 返回

一、概述

XPZ-02A智能高精度频率电流转换器，是在XPZ-02频率-电流转换器的基础上改进的新一代智能频率电流转换器。转换器的零位调整值，系数满量程和系数修正值均可调整，转换精度高，抗干扰性能好等显著优点。广泛用于测量频率、速度和流量等工业现场或实验室。

XPZ-02A智能高精度频率电流转换器具有R485接口，通讯距离可达1.2Km；可借助计算机查询和设定转换器各参数，并可从计算机读取或记录测量结果。FA485智能频率电流转换器，广泛用于船舶、冶金、电机、纺织、印染、造纸、印刷、石油化工等工业现场。

二、主要技术性能：

1．供电电源：AC 220V，50Hz

2．输入频率：0.5 ～10000Hz

3．信号幅值：0.3V～12V，正弦波；或NPN-OC矩形波

4．测频范围：0～10000Hz

5．基本误差：±0.05%FS(4~20mA)

6．设定范围：系数 0.0001～99999.

满量程 0.5～10000

7．采样时间：0.2S ～30S (自动跟踪时间可调)

8．转换时间：0.3 ～ 30.1S

9．使用环境：温度 -10～55℃

相对湿度 ≤85％

10．道轨宽度：35mm

11．外形尺寸：105×75×45（高×宽×长）

12．重量：小于160g

三、转换器接线方法

与二线制开关连接：		与磁电传感器连接：

与二线制开关连接时，开关正端接Sdc，负端接0V。		与磁电转速传感器连接时，磁电传感器的输出端，分别接0V和Sac，同时Sdc与---用导线连接。
与NPN集电极开路型开关连接：		通过RS232/485转换器与计算机连接：

与NPN集电极开路输出的开关型传感器连接时，传感器的正负分别接12V和0V，信号输出接Sdc。		转换器与计算机通讯时，需接RS232/485转换器。
与安全栅和二线制开关连接时，安全栅的12端与0V连接，安全栅的7端与Sdc连接

220V（AC）接交流220V电源；

+12V和0V给传感器提供电源；

---为信号输入切换端，Sac、Sdc为仪表信号输入端；

信号输入端接线，参见上述接线示意图，上述以外的接线方式请与生产商联系。

Iout +、Iout –为4～20mA直流输出端；

485A、B为RS485通讯接口端，通过RS232/485转换接口与计算机连接；

四、操作说明：

1..本仪表共有A、B、C、D、E、F六档参数，A表示系数（出厂时设定为“10”）；B表示零位调整值（出厂设定为：2430）；C表示校订系数，出厂时设定（2918）；D表示满量程及显示值的小数点位（出厂设定为“10000”）； E表示下限报警值，本机未定义（出厂设定为“30”）；F表示采样时间的延续跟踪时间，采样基础时间的(2～60)倍可调, （出厂设定为“2”）。

通过上位PC机对仪表参数进行设定（操作说明详见上位PC机应用软件说明书）。

2.参数计算方式：

本仪表是将转速、角速度、线速度、流量等物理量，通过相应的传感器转化为脉冲频率，再加以测量。最终是对频率测量，再乘以一个适当的系数，使仪表直读物理量。

计算公式： f = A×F

A 表示显示值与输入频率的比例

出厂设定 A=1.0

3.模拟量计算方式：

当显示值<1.02×( 满量程 ) 时，

电流输出（mA） =（显示值）/ 满量程）× 16.00 + 4.00

4.参数定义：

零位漂移值 当输入频率为0Hz时，零位调整值设定为0时，输出电流为零位漂移值；

本机零位漂移值为：0.067mA；

满量程 当输入频率为0Hz 时，要求输出为：4.00mA，当输出电流为20mA时，对应显示值为满量程。

零位调整值 当输入频率为0Hz 时，要求输出为：4.00mA，则：

4.00 = ((显示值+零位调整值)/满量程) × 16.00 + 0.067，即：

4.00 = (零位调整值/满量程) × 16.00 + 0.067，

零位调整值 = (4.00-0.067) × 1000/16 = 245.8 =245.8 （根据小数保留位取舍）

校订系数调整 新校订系数 / 旧校订系数 = 16.00 /（满量程时输出电流-4.00）

五、串行口通讯

l1.串行口工作方式

本显示仪的串行口与RS485标准兼容；

2.数据传输速率为2400bps，数据格式：8+N+1，十六进制。

传输方式为异步传输方式，信号的逻辑电平为EIA电平。

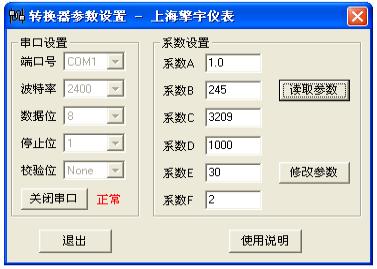

通过串行口与计算机通讯，利用本公司提供的转换器参数设置软件，可方便读取参数或修改参数，还可以读取或记录测量结果；详细方法可见软件的使用说明。下图为设置软件工作界面：
