XJP-18C智能测速仪用户使用手册   返回

一、概述

     XJP-18C智能测速仪，具有7位0.56英寸数码管显示、RS-485/232通讯（MODBUS协议）、一路电流输出和三路继电器输出及报警指示灯；能与NPN-OC输出开关类速度传感器以及磁电类速度传感器匹配，除了对一般的转速、线速度、流量、频率进行检测外，还能对超低速和超高速进行测量，是一款智能速度显示控制仪表。

     XJP-18C智能测速仪，有10组用户参数，用户可以通过面板上的操作键或计算机来查询/修改，修改确认的参数可以长久保存。满足了各类工程需要，成为名副其实的智能仪表。

生产厂商结合了二十多年专业设计制造经验，运用新的设计理念和电子技术，采用了自主设计的专用芯片TM-090301作为智能测速仪得主芯片，通过模块优化组合，涵盖了原先的XJP-48系列产品的各种规格产品，并在复合功能上有新的拓展和延伸。既提高了标准化生产的质量控制水平，也方便了用户的选型。目前已经广泛应用于船舶、冶金、能源、化工、电子、机械、汽车制造等行业。

二、主要技术特性

   1.供电电源： 85V ～ 250V，AC，50Hz/60Hz或 18V ～ 36V,DC

   2.功     耗：不超过4W

   3.输入信号：0 ～ 10kHz  （交流）

                   0 ～ 50kHz   (NPN-OC / TTL / CMOS）

   4.显示范围：0.1～9999999（小数点最多保留4位）

   5.基本误差：0.2 %（数字，采样时间20ms～100ms）

                   0.05%（数字，采样时间100ms～500ms）

                   0.01%（数字，采样时间500ms以上）

                   0.2 % （模拟量输出）

   6.使用环境：温    度 -20 ～65 ℃

                   相对湿度  ≤85％

   7.开孔尺寸：152×76

   8.外形尺寸：160×80×130

   9.重      量：小于800g

三、主要功能及配置参数

1．    主要功能和特色

     XJP-18C智能测速仪，具有一路直流电流输出、三路继电器控制输出，以及RS485/232通讯等功能。

具体功能罗列如下，以便用户选型参考。

1.       主要功能：7位数码显示

2.       模拟量输出：4～20mA

3.       通讯:RS485/RS232C(用户切换), Modbus-RTU通讯协议

4.       波特率用户可以自行选择：4800bps，9600bps， 28800bps， 57600 bps,115200 bps

5.       继电器输出：J1,J2,J3

主要特色：

1．  精确可靠：输入标准信号，测试记录1000，000条，无超差

2．  测量超低速：最低频率可达0.001Hz

3．  测量超高速：最高转速可达600，000r/min

4．  动态测试记录：与软件配合可动态记录速度变化，刷新（采样）时间最短为20mS

5．  输入匹配广泛：能与大多数速度传感器匹配

6．  抗干扰能力强：适用于各类工业现场

7．  10组参数：可以通过面板上的操作键或计算机来查询/修改，且长久保存

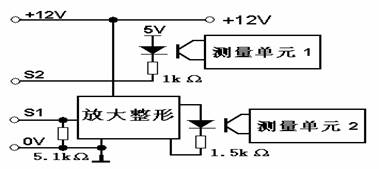

2．     信号输入方式：

汇集了两类常用的输入方式，适合了大多数转速传感器的匹配需要。

输入方式：

选配传感器决定智能测速仪的输入方式：

选配传感器，首先要考虑测量范围、安装方式、使用环境。再者要注意传感器的输出特征，与智能测速仪的输入特征要相匹配。

3．    主要功能及配置参数：

      XJP-18C智能测速仪最多有有10个参数，在需要的时候可供用户调整。

其中A为测量系数，B、C、D参数为模拟量输出参数，E参数为通讯专用参数，F参数为采样时间，G、H、I作为报警设定值，对应三路继电器输出， J参数为采样时间延展倍数，J参数最低位为单数时选择信号S1, J参数最低位为双数时选择信号S2。 详细见操作说明。

四、接线端子说明

1.      接线端子图：

2.  信号输入端子

信号输入端子,根据匹配传感器的变化,接线方法也有相应的变化。

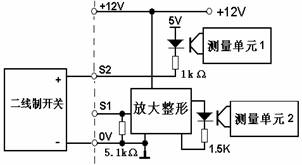

常用的几种接线方法：

3.  继电器端子

继电器接点电流2A,28V,DC　或  1A,240V，AC

3个继电器互相独立,分别对应G、H、I参数。

常开：报警时与公共端闭合

公共：与常开和常闭端配合

常闭：报警时与公共端断开

4.  电流输出端子

Iout是4～20mA电流输出端

5． 馈电端子

给传感器提供12V,80mA 的直流电源

6．  电源端子

85～220V,50Hz/60Hz 或18～32V,DC 是XJP-18C智能测速仪接受的工作电源

键操作说明

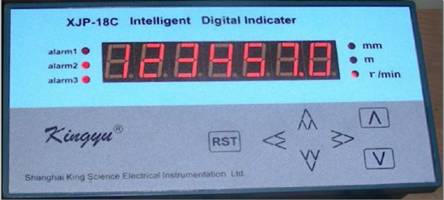

1．键的说明

2.   键的功能与操作

　 Select-Up键：XJP-18C智能测速仪在通电状态下，按Select-Up键约2S后松开，进入参数查询/设置状态；这时XJP-18C智能测速仪显示：A 0 0 0 0 1. ，其中A和最高位交替显示，且最低位闪烁；如果继续按Select-Up键，则依序显示：

B 00793.       C 03202.       D 05000.        E 00030.        F 0001.0

G 02000.       H 03000.       I 04000.        J 00005.         A 0001.0

最高位字母和数字交替显示，字母表示显示参数的代码，最高位数字与其他4位数共同构成该参数的数值。在查询/设置状态下按Select-Down键，可以向下查询/设置各参数值。

参数定义：

以上各参数都保存在XJP-18C智能测速仪的内部存储器里。

*   D参数的小数点位数决定B、C、G、H、I、J参数的小数点位数。

**  E参数最低位为单数时选择RS232C作为通讯接口；

E参数最低位为双数时选择RS485作为通讯接口。

*** J参数的小数点位置选择通讯波特率：

    X X X X X X X .  4800bps

    X X X X X X . X  9600bps

    X X X X X . X X  19200bps

    X X X X . X X X  14400bps`

    X X X . X X X X  28800bps

    X X . X X X X X  57600bps

    X . X X X X X X  115200bps

用户参数：用户根据工程需要可以修改；

出厂参数：建议不要修改。

Left / Right键：在查询/设置状态下，按Left / Right键一次，闪烁位向左/右移动一位，小数点不显示，如按住不放，闪烁位自动左/右移，最高位闪烁后，显示小数点位置，而且除了最高位字母和数字交替显示外，无闪烁位。

Up / Down键：在设置状态下，按Up / Down 键一次，闪烁位数字加/减1，如按住不放，数字继续加/减1，这样就可以改变该闪烁位的数字；在小数点出现的状况下，按Up / Down键一次，小数点左/右移一位。但是E参数的小数点不可移动，在E参数状态下，小数点出现时，按住Up键，表示对当前各参数的确认，并将各参数改写进XJP-18C智能测速仪的内部存储器。

Select-Up / Select-Down 键Left / Right 键、Up / Down键多键配合，可以改变任意参数的数值；要将改变的参数长久保存，必须切换到E参数状态下，且E参数的小数点出现时，按住Up键2秒后，参数就改写完毕。按EXIT键后，XJP-18C智能测速仪恢复到工作状态。在E参数状态下，且E参数的小数点出现时，如果没有按住Up键，参数就没有永久改变。

查询/设置状态下，如果不需要改变参数，按Exit键后，XJP-18C智能测速仪退出查询/设置状态，恢复到工作状态。

2．测量系数

测量仪表从传感器接收脉冲信号，测量系数是脉冲频率与速度关系的导出值。

智能测速仪的测量系数A=1时，测量显示值为被测信号的频率，单位为 1/S,亦即Hz

测量转速时，被测旋转物体每旋转一次，检测的传感器发出的脉冲数为P ，单位为1/r；

测量仪表从传感器接收脉冲信号，频率F(Hz)与转速V (r/S)的关系:

V= F/P (r/s)

V= F* 60/P (r/min)

A = 60/P

当转速显示单位是万转/分时，

A = 60/P/10000

 = 0.006/P

如果测量的是线速度（m/min），除了考虑被测旋转物体每旋转一次，检测的传感器发出的脉冲数为P （单位为1/r）；还要考虑被测旋转物体每旋转一次，对应行走的长度k（m/r）。

同样推出：测量系数A = 60*k/P

3.模拟量输出及相关参数

直流电流输出：4.00～20.00mA

电流输出（mA） =（显示值/ 满量程）× 16.00 + 4.00

B参数：零位调整值，出厂调试值，用户不需调节

  C参数：线性调整值，出厂调试值，用户不需调节

D参数：满量程20mA对应的显示值,用户可以根据需要来调整

4．通讯编码及通讯

在多机通讯中，主机访问从机时，为区分不同从机，需给线上的所有从机编上唯一的身份代码，这就是XJP-18C智能测速仪的通讯编码：E参数。

通讯： RS485/232，4800bps, 8,1,NC；（波特率用户可以调整）

J参数的小数点位置代表不同的波特率：

    X X X X X X X .  4800bps

    X X X X X X . X  9600bps

    X X X X X . X X  19200bps

    X X X X . X X X  14400bps`

    X X X . X X X X  28800bps

    X X . X X X X X  57600bps

    X . X X X X X X  115200bps

协议：Modbus

下面的例子是主机从通讯编码为1EH（30）的智能测速仪读取测量数据，发出的查询帧：

查询帧解读：

1E: 智能测速仪的从地址

03：读取发讯（功能代码）

00：数据首地址高字节

00：数据首地址低字节

00：数据长度高字节

05：数据长度低字节

CRC16Lo：CRC校验码低字节

CRC16Hi：CRC校验码高字节

通讯编码为1EH（30）的智能测速仪向主机发出的响应帧：

响应帧解读：

1E: 智能测速仪的从地址

03：读取响应（功能代码）

05：字节数字

DATAf：表示符号，DATAf = 0，表示正，显示空格“ ”

                         DATAf = FF，表示负，显示负 “-”

DATA0 - DATA2：低 - 高（三字节）

DATAx：表示小数点位数

CRC16Lo：CRC校验码低字节

CRC16Hi：CRC校验码高字节

通过RS-485/232通讯口，主机还可以读取或修改XJP-18C智能测速仪的各项参数，详见《参数设置软件说明书》。

有关通讯协议参见附录：《通讯详解》

5．采样时间

XJP-18C智能测速仪采用连续采样的方式，运算采样时间内的平均速度，并在运算结束时显示运算结果、输出模拟量，并做出控制判断和控制。

所谓连续采样，就是在连续的时间上，划分基本等份的时间段，分段运算每个时间段上的平均速度，而且上次采样结束时刻，做为下次采样的开始时刻；这种速度检测的采样方式，就叫连续采样。所划分时间段的长度就是采样时间。

采样时间和延时倍数的选择：

XJP-18C智能测仪的采样时间F参数，用户一般可以在0.01～ 2.50S之间调节；当被测信号周期大于采样时间时，采样时间将延长到1个被测量的信号周期；比如采样时间为1.0S，被测信号周期为2.5S，这样采样时间将自动延长为2.5S。一般延时倍数不超过5倍；如果在5倍的采样时间内，检测不到一个完整的信号周期，XJP-18C智能测速仪将显示“0”。在不同应用场合，有不同的采样时间和延时倍数选择。

在超低速测量时，采样时间延时倍数J根据需要在1～250之间可调，采样时间仍然在0.01～2.5S之间可调，那么采样时间最多可以延长到2.50×250 = 625S，约10分钟。也就是说在10分钟内有一个完整的信号周期，XJP-18C智能测速仪也能检测。

较短的采样时间适合动态记录，较长的采样时间，适合超低速测量。通常测量时，采样时间F选用1.0S，延展倍数J为5。

6．继电器输出

J1：第一路继电器输出（上限或下限），对应G参数，与显示面板的指示灯L1关联；

J2：第二路继电器输出（上限或下限），对应H参数，与显示面板的指示灯L2关联；

J3：第三路继电器输出（上限或下限），对应I参数，与显示面板的指示灯L3关联；

第一路报警输出，为定值越过报警：

当报警值最低位为单数时，测量值由高向低越过定值时，报警继电器动作，当读数大于报警值，报警动作消除，也可以按复位键EXIT消除报警。

当报警值最低位为双数时，测量值由低向高越过定值时，报警继电器动作，当读数小于报警值，报警动作消除，也可以按复位键EXIT消除报警。

第二路、第三路为定值比较报警：

报警值最低位双数时，定义为上限报警值；大于报警值，报警继电器动作，小于报警值，动作消除；

报警值最低位单数时，定义为下限报警值；小于报警值，报警继电器动作，大于报警值，动作消除；

报警动作：未报警时，继电器处于常态；指示灯灭

          报警时，继电器处于常开、常闭状态发生切换，指示灯量。

五、调校

当XJP-18C智能测速仪需要例检，或因为维修等原因需要调校时，参照出厂调校方法。

调校工具：

标准频率发生器，要求：0 ～50000.0Hz 方波和正弦波输出，误差限：优于0.01%

数字电流表，要求：0 ～50.000mA，误差限：优于0.05%

环境温度：温    度 15 ～25 ℃

          相对湿度  ≤85％

1.恢复到原始参数

同时按住EXIT键和 Up键，先松开EXIT键再松开Up键；按Select-Up键查询参数，各参数依序如下：

A  0000.1       B  00793.       C  03200.       D  05000.       E  00030.

F  0001.0       G  02000.       H  03000.       I  04000.       J  00005.

继续按Select-Up键到E参数显示，且小数点出现，按住Up键2秒后松开，原始数据数被写入10项参数。

再按EXIT键，应显示：88888. ,约5秒后显示“0”。

2.检验准确度

　参照XJP-18C智能测速仪的输入特性，在确认标准频率发生器的输出，与智能测速仪输入之间匹配无误时，将标准频率发生器信号接入XJP-18C智能测速仪相应的信号输入端，显示值应该与标准频率发生器的输出值相符。

3.调整参数

先将B参数调整为零，用电流表直流档检测智能测速仪电流输出，当智能测速仪显示为“0”，输出电流应在0.050～0.200mA之间，记录数值，这一数值为零位偏移值。

输入5000Hz信号，仪表显示“5000.”,记录电流输出值，

如果:电流输出值-零位偏移值=16.00,则:C参数（线性修正值）不需要调整，如果相差大于0.05,则需要调整；

新线性修正值 = 3202 × 16.00/(电流输出值-零位偏移值)

零位调整值=(4.00-零位偏移值) × C/16

F参数（采样时间）、G参数、H参数、I参数和J参数，先按出厂条件检查，也可根据用户的需要作相应调整后检查。

出厂条件检查：( 以4～20mA为例)

¤¤表示对应的继电器吸合，常开端闭合，常闭端断开；关联指示灯亮。

¤正偏差时与¤¤相同，负偏差时对应的继电器不吸合；关联指示灯灭。

上述过程完成后，XJP-18C智能测速仪按照出厂要求完成了检验；用户可以按照实际需要同步调整满量程D和零位调整值B，以及报警值G、H、I；必要的话，也根据需要调整采样时间F和采样时间延时倍数J。

六、应用举例

１． 空气分离设备上的应用（高速）

空气分离设备的转子速度一般在3万转/分以上，制氦设备的转子速度要达到30万转/分，在高速测量上，一般可以选择磁电转速传感器或电涡流传感器。

功能：J1作为低速报警，J2作为超速报警，J3作为保护报警；4～20mA输出送中心控制室；RS-485/RS232通讯端子接计算机，作记录分析。

采样时间F:1.0S

延展倍数J:5；信号周期超过5S，测量显示为零。

２． 电厂给煤系统上的应用（低速）

给煤传送的主机转速一般在1r/min左右，可选择接近开关作为转速传感器;

每转脉冲数为20P/r,信号频率一般在0～0.667Hz。当低于0.5r/min时，要给出低速报警，当低于0.3r/min时，要给出超低速报警，当低于0.1r/min时，要给出停机报警。

功能：J1作为停机报警，J2作为超低速报警，J3作为超速报警；4～20mA输出送中心控制室；RS-485通讯端子接远传数显仪表。

采样时间F:2.0S

延展倍数J:20；信号周期超过40S，测量显示为零。

３． 燃气配送站的流量检测

在煤气配送站的流量表或流量传感器上有脉冲输出，根据流量的不同，脉冲输出频率有：

0～0.01Hz到0～2000Hz之间不等的规格，因此对检测仪表的采样时间有较大跨度的要求，XJP-18C智能测速仪正好符合了这种要求。为了防爆的需要，流量表或流量传感器与XJP-18C之间，还要连接安全栅IS3016/OC-EX。

0～0.01Hz时

功能：4～20mA输出送中心控制室；RS-485通讯端子接远传数显仪表。

采样时间F:2.0秒

延展倍数J:100；信号周期超过200S，测量显示为零。

0～1000Hz时，

功能： 4～20mA输出送中心控制室；RS-485通讯端子接远传数显仪表。

采样时间：1.0秒；

延展倍数J:5

XJP-18C智能测速仪广泛应用于各类机械设备的速度测量控制，详细应用在此不作赘述，如需要咨询，请与厂商联系。

附录：通讯详解

读参数查询帧：

读参数响应帧：

读测量值查询帧：

读测量值响应帧：

改写参数查询帧：

改写参数响应帧：(成功)

A～J参数的结构：

低字节、中字节、高字节、小数点位数
