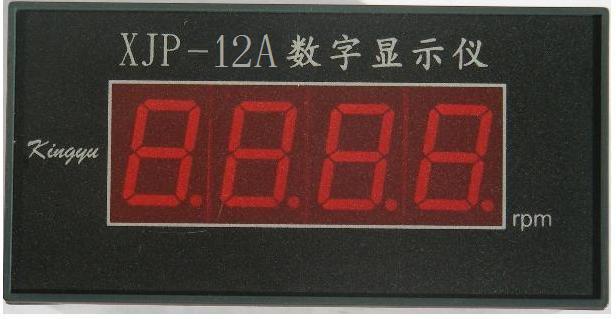

XJP-12A速度数字显示仪 返回 一、概述 XJP-12A转速数字显示仪,具有4位1英寸数码管显示、RS-485/232C通讯、4~20mA /1~5V输出和二路继电器输出;能与NPN-OC/PNP-OC 输出类速度传感器匹配,除了对一般的转速、线速度、流量进行检测外,还能对超低速进行测量,是一款智能速度显示控制仪表。 XJP-12A转速数字显示仪,用户可以通过串口通讯对10组用户参数,进行查询/修改,修改确认的参数可以长久保存。满足了各类工程需要,成为名副其实的智能速度测量控制仪表。 生产厂商结合了二十多年专业设计制造经验,运用先进的设计理念和电子技术,通过模块优化组合,既提高了标准化生产的质量控制水准,也方便了用户的选型。目前已经广泛应用于船舶、冶金、能源、化工、电子、机械、汽车制造等行业。 二、主要技术特性 1.供电电源:85 ~ 245V ,50/60Hz 2.功 耗:不超过4W 2.输入信号:0 ~ 10kHz 3.显示范围:0.1~9999(小数点可以保留任意位) 4.基本误差:0.1 %(数字,采样时间10ms~200ms) 0.05%(数字,采样时间200ms~500ms) 0.03%(数字,采样时间500ms以上) 0.3 % (模拟量) 5.使用环境:温 度 -20 ~65 ℃ 相对湿度 ≤85% 6.开孔尺寸:138×68 7.外形尺寸:144×72×175 8.重 量:小于800g 三、主要功能和特色
XJP-12A转速数字显示仪,具有4位1英寸LED数码显示,可以选择的附加功能有一路直流电压/电流输出、二路继电器控制输出。
★★ 基本功能 ★ 选中的附加功能 用户根据需要选择附加功能,并确定规格。
1. 精确可靠:输入标准信号,测试记录1000,000条,无超差 2. 测量超低速:最低频率可达0.001Hz 3. 测量超高速:最高频率可达10kHz 4. 动态测试记录:软件刷新(采样)时间最短为20mS 5. 输入匹配广泛:NPN-OC,PNP-OC类输出 6. 抗干扰能力强:适用于各类工业现场 7. 10组参数:可以通过计算机来查询/修改,且长久保存 四、接线端子说明 1. 接线端子示意图:
2. 信号输入方式: 采样光电隔离的输入方式,既适合与NPN-OC或PNP-OC集电极开路输出类开关类传感器的匹配;输入阻抗1.5kΩ;适合了大多数开关类速度传感器的匹配需要。
选配传感器决定数字显示仪的输入方式: 选配传感器,首先要考虑测量范围、安装方式、使用环境。再者要注意传感器的输出特征,与速度数字显示仪的输入特征要相匹配。
信号输入端子,根据匹配传感器的变化,接线方法也有相应的变化。 常用的几种接线方法:
3. 继电器端子 继电器接点电流2A,28V,DC 或 1A,240V,AC 2个继电器互相独立,分别对应G、H参数; 常开:报警时与公共端闭合 公共:与常开和常闭端配合 常闭:报警时与公共端断开 4. 电流/电压输出端子 Out是4~20mA电流或1~5V电压输出端 5. 馈电端子 给传感器提供12V,80mA 的直流电源 6. 电源端子 L、N:85 ~ 245V ,50/60Hz,是XJP-12A转速数字显示仪接受的工作电源
五、操作说明 1.通过RS232C/RS485通讯接口,采用上位机软件可以查询或修改仪表参数:
以上各参数都保存在XJP-12A转速数字显示仪的内部存储器里。 * D参数的小数点位数决定B、C、G、H、I、J参数的小数点位数。 ** J参数的小数点位置代表不同的波特率: xxxxx.: 2400bps xxxx.x: 4800bps xxx.xx: 28800bps xx.xxx: 57600bps 2.测量系数 测量仪表从传感器接收脉冲信号,测量系数是脉冲频率与速度关系的导出值。 转速数字显示仪的测量系数A=1时,测量显示值为被测信号的频率,单位为 1/S,亦即Hz 测量转速时,被测旋转物体每旋转一次,检测的传感器发出的脉冲数为P ,单位为1/r; 测量仪表从传感器接收脉冲信号,频率F(Hz)与转速v(r/S)的关系: v = F/P (r/s) v = F* 60/P (r/min) A = 60/P 当转速显示单位是万转/分时, A =0.006/P 如果测量的是线速度(m/min),除了考虑被测旋转物体每旋转一次,检测的传感器发出的脉冲数为P (单位为1/r);还要考虑被测旋转物体每旋转一次,对应行走的长度k(m/r)。 同样推出:测量系数A = 60*k/P
3.模拟量输出及相关参数 直流输出:4~20mA /1~5V 下面举例加以说明 电流输出(mA) =(显示值/ 满量程)× 16.00 +4 电压输出(V) =(显示值/ 满量程)× 4.00 +1
B参数:零位调整值,出厂调试值,用户不需调节 C参数:线性调整值,出厂调试值,用户不需调节 D参数:满量程 20mA/5V 对应的显示值 4.通讯编码及通讯 在多机通讯中,主机访问从机时,为区分不同从机,需给线上的所有从机编上唯一的身份代码,这就是XJP-12A转速数字显示仪的通讯编码,E参数。 通讯: RS232/485,8,1,NC 波特率: J参数的小数点位置代表不同的波特率: xxxxx.: 2400bps xxxx.x: 4800bps xxx.xx: 28800bps xx.xxx: 57600bps 协议:Modbus 下面的例子是主机从通讯编码为1EH(30)的转速数字显示仪读取测量数据,发出的查询帧:
查询帧解读: 1E: 转速数字显示仪的从地址 03:读取发讯(功能代码) 00:数据首地址高字节 00:数据首地址低字节 00:数据长度高字节 05:数据长度低字节 CRC16Lo:CRC校验码低字节 CRC16Hi:CRC校验码高字节 通讯编码为1EH(30)的转速数字显示仪向主机发出的响应帧:
响应帧解读: 1E: 转速数字显示仪的从地址 03:读取响应(功能代码) 05:字节数字 DATAf:表示符号,DATAf = 0,表示正,显示空格“ ” DATAf = FF,表示负,显示负 “-” DATA0 - DATA2:低 - 高(三字节) DATAx:表示小数点位数 CRC16Lo:CRC校验码低字节 CRC16Hi:CRC校验码高字节
通过RS-485/232C通讯口,主机还可以读取或修改XJP-12A转速数字显示仪的各项参数,详见《参数设置软件说明书》。 5.采样时间 XJP-12A转速数字显示仪采用连续采样的方式,运算采样时间内的平均速度,并在运算结束时显示运算结果、输出模拟量,并做出控制判断和控制。 所谓连续采样,就是在连续的时间上,划分基本等份的时间段,分段运算每个时间段上的平均速度,而且上次采样结束时刻,做为下次采样的开始时刻;这种速度检测的采样方式,就叫连续采样。时间段的长度就是采样时间。 采样时间和延时倍数的选择: XJP-12A智能测仪的采样时间F参数,用户一般可以在0.02~ 2.50S之间调节;当被测信号周期大于采样时间时,采样时间将延长到1个被测量的信号周期;比如采样时间为1.00S,被测信号周期为2.50S,这样采样时间将自动延长为2.50S。一般延时倍数不超过5倍;如果在5倍的采样时间内,检测不到一个完整的信号周期,XJP-12A转速数字显示仪将显示“0”。在不同应用场合,有不同的采样时间和延时倍数选择。 在超低速测量时,采样时间延时倍数J根据需要在1~250之间可调,采样时间仍然在0.1 ~ 25.0S之间可调,那么采样时间最多可以延长到25.0×250 = 6250S,约1.6小时。也就是说在1.6小时内有一个完整的信号周期,XJP-12A转速数字显示仪也能检测。 较短的采样时间适合动态记录,较长的采样时间,适合超低速测量。通常测量时,采样时间F选用1.00S,延展倍数J为5。 6.继电器输出 J1:第一路继电器输出(上限或下限),对应G参数; J2:第二路继电器输出(上限或下限),对应H参数; 第一路报警输出,为定值越过报警: 当报警值最低位为单数时,测量值由高向低越过定值时,报警继电器动作,当读数大于报警值,报警动作消除,也可以按复位键RST消除报警。 当报警值最低位为双数时,测量值由低向高越过定值时,报警继电器动作,当读数小于报警值,报警动作消除,也可以按复位键RST消除报警。 第二路为定值比较报警: 报警值最低位为双数时,定义为上限报警值;大于报警值,报警继电器动作,小于报警值,动作消除; 报警值最低位为单数时,定义为下限报警值;小于报警值,报警继电器动作,大于报警值,动作消除; 报警动作:未报警时,继电器处于常态; 报警时,继电器处于常开、常闭状态发生切换。 参数出厂设定值: A:00060. B:有电流/电压输出时,此参数标在后面贴上 C:有电流/电压输出时,此参数标在后面贴上 D:05000. E:00030. F:000.50 G:02000. H:03000. I:04000. J:00.005 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
