USB-05-MFT多功能频率速度测量仪 返回主页
USB-05-MFT多功能转速测量仪,具有转速和频率的稳态和瞬态测量记录和分析,用于高精度测量和计量标定;还具有沿固定轨迹直线运动物体的线速度测量记录和分析,一般用于轨道车辆的轨下测量和瞬时速度的物理实验检测。为方便用户使用,本用户手册对涉及硬件和软件分别加以介绍。 USB-05-MFT多功能转速测量仪,由硬件和软件构成。 硬件: PC(Windows XP以上的操作系统,含基本软件) USB-05频率转速采集器 传感器(转速测量只需1支,双点线速度测量必须2支) 软件: CH341SER;USB/RS232驱动(计算机上只需一次安装) USB;串口管理 USB-05-MFT ;多功能转速测量仪
附件: AC/DC适配器 USB线缆 USB-05-MFT多功能转速测量仪用户使用手册 主要技术指标: 测速范围:0.500 ~ 600000.00 r/min 不确定度:3*10e-5(稳态) , 1*10e-3(瞬态) 测频范围:0.01Hz ~ 30kHz 不确定度:5*10e-6(稳态) 线速度测量范围:0.0001 ~ 2000.00m/S 操作 通过USB-05-MFT多功能转速测量仪软件的操作,对USB-05频率转速采集器的参数进行配置,实施频率/转速的稳态或瞬态测量、记录和分析等功能。 电源适配器: 通过AC/DC适配器,为USB-05频率转速采集器提供12V直流电源,并且给传感器提供12V直流电源。 连接USB-05频率转速采集器与计算机的通讯讯电缆,接通计算机和频率转速采集器的电源,打开计算机(本用户手册描述的多功能转速测量仪软件,运行的操作系统是Windows Vista,该软件也可以运行在Windows 2000 以上的其它操作系统上)。 多功能转速测量仪软件 双击文件USB,再双击 USB-05-MFT.exe,多功能转速测量仪软件进入画面一,再点击该画面中的“进入”,进入画面二。
画面一 画面一是多功能转速测量仪软件的封面。 多功能转速测量仪软件专门与 USB-05频率转速采集器配套使用,实行频率/转速的稳态和瞬态测量。

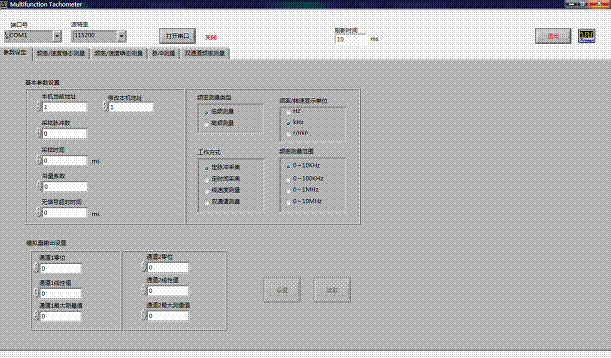

画面二 画面二是参数设置和功能选择页。

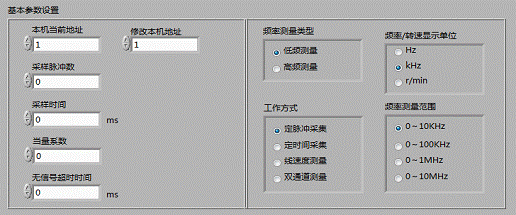

端口号:根据所选择的连接串口,设置端口号,如果不能确定端口号,可以从控制面板→系统→设备管 理→端口(Com 和LPT)→USB Serial Port 看到端口号。 波特率:选择 115200 串口没打开前,提示“关闭”;点击“打开串口”,使计算机与智能测速仪正常通讯(提示“正常”),再点击“读取”,便可以显示所有参数,也可以修改需要修改的参数后,点击“设置”来修改参数。 如果串口提示“异常”说明串口连接有误,或串口号错误,或串口被其它程序占用。如果串口被其它程序占用,又无法退出,可以启动任务管理器来关闭,或重启来关闭。 基本参数设置
本机地址:出厂设置为“1” 采样脉冲数:出厂设置为“100” 当量系数:出厂设置为“1”,测量显示值是被测频率与当量系数的乘积。 无信号超时时间:出厂设置为“5000mS”,当无信号超时达到设定值,测量值为零,或者被测信号的周期大于设定值,测量值为零。 频率测量类型: 低频测量:主要用于转速和线速度测量 频率测量方式: 定脉冲采集:以设定的脉冲数为一个采集周期,连续采集运算。 定时间采集:以设定的时间为一个采集周期,连续采集运算。 线速度测量:通过计量两个感应点的时间差,来测量物体通过这两个感应点的平均线速度。 频率/转速显示单位 Hz kHz r/min 线速度显示单位 m/S 频率测量范围: 0~30kHz

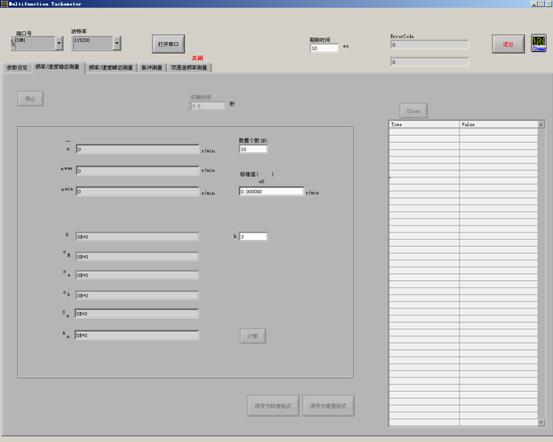

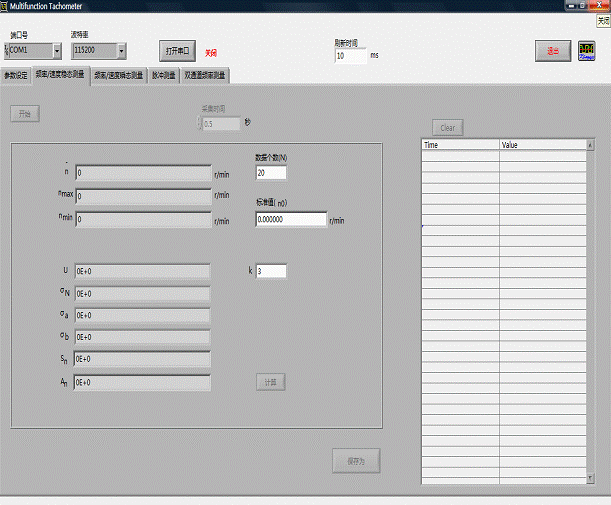

画面三 画面三是频率/速度稳态测量页

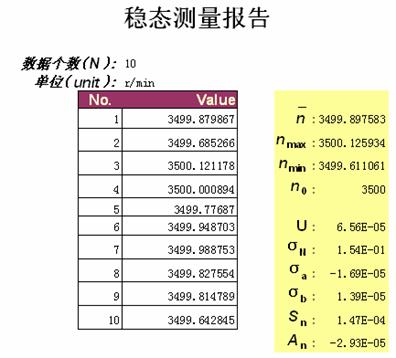

在测量状态下,采集时间可以在0.5 ~3600 秒之间可以调整,数据个数(N)在10 ~200 之间可以调整,测量个数到达设定数可以点击“停止”,再点击“计算”,工程计算完毕后,可以将结果保存在指定的文件里。记录格式如下:

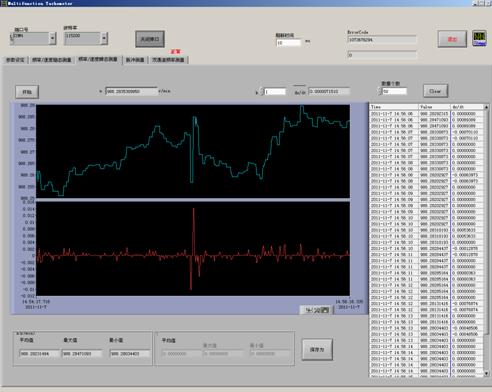

频率/速度瞬态测量页 瞬态测量的最快采集时间可以设置为 10mS,瞬态测量可以反映速度或频率的即时变化,比较真实地体现速度或频率的动态性(如画面四)。

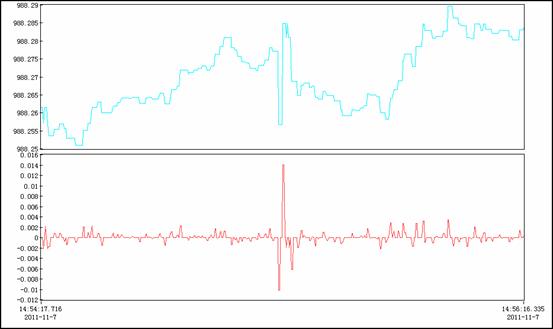

画面四 保存格式如下:
USB-05频率转速采集器简介 概述 USB-05频率转速采集器采用标准导轨电器盒封装,具有两路光电隔离的脉冲输入, 和一组USB通讯接口。 输入功能: 0 ~ 30kHz (光电隔离脉冲输入S1;单路频率转速测量) 0 ~ 10kHz (光电隔离脉冲输入S1,S2;双点线速度测量) 通讯:
USB通讯,可以与多功能软件配套,构成了多功能频率速度测量仪。通过USB(RS232C通讯接口),可以切换采集器的输入通道,也可以设置测量参数。有关多功能频率速度转速测量仪详见《USB-05多功能频率速度测量仪使用手册》。 具体应用范围: 频率和转速测量 双点定距离线速度测量 接线端子说明

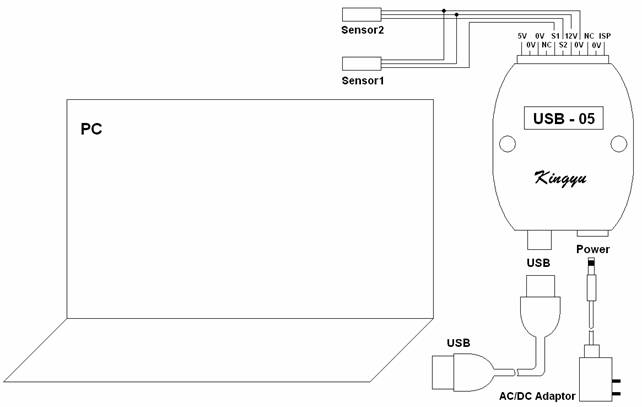

传感器接线方式
转速检测
双点定距离线速度测量 转速检测 主要技术参数 转速频率检测误差限:0.005% 双点线速检测误差限:0.1%
选择界面的主要选择内容有: 通讯选择: 端口号:根据连接使用的端口选择端口号; 波特率:根据频率转换器的状况选择波特率,本仪器选择115200bps 打开/关闭串口:在硬件连接完好的状态下,点击“打开串口”,应显示“正常”,如果显示 “异常”,应该检查相关接线、电源和选择的计算机串口状况。 刷新时间:根据观测、记录和分析数据的需要选择:10~100000mS 功能与参数的匹配相关性: 参数与选择的功能有着一定的相关性,详细见表1:
☆表示交叉相关,当选择某项功能时,应检查相关参数是否是期望的数值,必要时应根据要求加以修改。 功能选择: 参数设定:在已经正常打开串口的状态下,参数可以读取和设置,参数设置,根据功能的相关要求作具体设置。 频率/转速稳态测量: 频率/转速稳态测量时,采样时间一般选择1000mS,超时时间可以选择测量的最低频率的周期,一般选择10000mS或100000mS; 在进入频率/转速稳态测量状态前,需要配置的参数如下: 选择高频/低频时,有定脉冲/定时间的选择;相关参数有:采样时间/采样脉冲数,当量系数,超时时间,量程和单位,如表1所示。 选择低频频时,除有定脉冲/定时间的选择,还有线速度和双通道的选择; 选择双通道时,相关参数有:采样时间,当量系数,超时时间和单位,如表1所示。 选择线速度时,相关参数有:当量系数和超时时间,如表1所示。 频率/转速瞬态测量: 频率/转速瞬态测量时,采样时间一般选择10mS~100mS,主要根据对动态观测的要求来定。 其它参数的选择与频率/转速稳态测量时相同。
二、参数说明 1.当量系数 测量仪表从传感器接收脉冲信号,当量系数是脉冲频率与速度关系的导出值。 测量系数A=1时,测量显示值为被测信号的频率,单位为 1/S,亦即Hz 测量转速时,被测旋转物体每旋转一次,检测的传感器发出的脉冲数为P ,单位为1/r; 测量仪表从传感器接收脉冲信号,频率F(Hz)与转速v(r/S)的关系: v = F/P (r/s) v = F* 60/P (r/min) A = 60/P 当转速显示单位是万转/分时, A =0.006/P 如果测量的是线速度(m/min),除了考虑被测旋转物体每旋转一次,检测的传感器发出的脉冲数为P (单位为1/r);还要考虑被测旋转物体每旋转一次,对应行走的长度k(m/r)。 同样推出:测量系数A = 60*k/P 2. 通讯地址码及通讯 上位机与采集器的连接,除了通讯线缆外,还有通讯协议,通讯协议里包含通讯地址码,一般情况下,通讯地址码设定为1 。 3.采样时间 在采用定时间测量方式时,仪表记录脉冲触发的时刻和个数,当采集的时间达到给定的采样时间时,将采集到的脉冲数除以这一过程的时间,运算出脉冲频率,乘以当量系数后,给出相应的结果。 4.采样脉冲数 在采用定脉冲测量方式时,仪表记录采集的脉冲信号的个数,并且记录脉冲触发的时间,当采集的脉冲数与给定的采样脉冲数相一致时,将给定的脉冲数除以这一过程的时间,运算出脉冲频率,乘以当量系数后,给出相应的结果。 5. 超时时间 在给定的超时时间内,没有检测到脉冲信号,测量结果将会是零。 6. 单位: 转速单位为r/min 频率单位为Hz、kHz 线速度单位为m/S
|
