USB-002高精度转速频率计 返回 校验器一、概述 USB002高精度转速频率计，由USB001.exe软件与USB002智能采集模块组成；主要用于转速和频率的测量和数据采集记录；并且有稳态数据分析和输出报告的功能，用于转速仪表、传感器、转速发生装置和旋转机械转速的计量和综合校验。

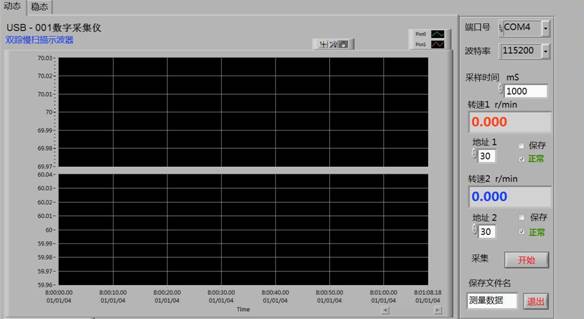

USB-002智能转速采集仪，每路都有10组用户参数，用户可以通过计算机来分别查询/修改，修改确认的参数可以长久保存。满足了各类工程需要，成为名副其实的智能转速采集仪和转速频率校验仪。 二、主要技术特性 采样时间：30mS ～ 600,000mS 波特率：115200bps 图象缓存时点：1000（Excel文件记录不受时点限制） 数字测量不确定度：5x10-6 显示方式：点、折线、曲线、数字 记录方式：图象、数据 三、软件概貌USB001.exe软件 双击“USB001.exe”可见软件界面如右： 端口号：根据使用的计算机串行口来选择；
波特率：115200bps；
采样时间，根据采集目的来决定，一般选择500～2500mS,它表示记录或显示的两点之间的时间间隔。 地址1和地址2分别表示采集器（或智能仪表）的通讯地址，如果采集器（或智能仪表）采用RS485通讯时可以选用两个地址，采用RS232通讯时只能选用一个或两个相同的地址。采用USB001数字采集器可以同时选择两个不同的地址，进行双路转速（或频率）的测量、记录和分析。 选择地址1 或地址2 表示选择通道1或通道2， 如果需要记录数据，选择对应通道的“保存”；测量结果将以 “测量数据1.xls”或 “测量数据2.xls”的文件格式保存在DATA文件夹中。注意：与USB001.exe同目录需要DATA文件夹，如果没有，运行DulScan.exe时会自动生成。双通道数据将以“测量数据_ch1.xls”和“测量数据_ch2.xls”的文件格式保存在DATA文件夹；用户在运行前可以将文件名中的“测量数据”以其它文字替代修改。
双踪慢扫描示波器的纵坐标可以选择定值或自动， 方法：移动光标至纵坐标的某个数字，用右键非选或选“自动调整Y标尺”；非选“自动调整Y标尺”，即定值时，纵坐标的数值可以根据需要任意修改。 横坐标为实时时间，右边数字的大小可以修改。用户根据需要调整纵坐标和横坐标(方法同纵坐标)。 右键选择“Plot0”或“Plot1”可以修改曲线的颜色。 USB002高精度转速频率计，在选择“动态”工作时，按采集“开始”启动双踪慢扫描示波器。
以下是标准转速校验装置转速变动时测量的结果：

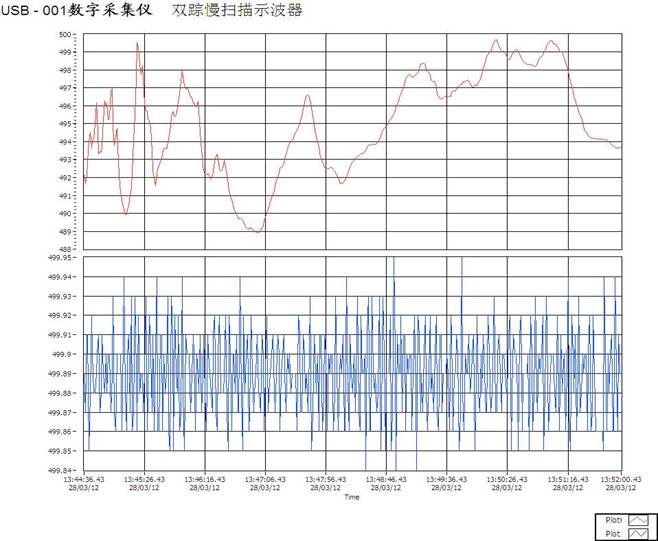

如果需要停止测量，点击“停止”键。结束工作，可以点击“退出”，退出软件程序。 保存的数据，可以作出各种格式的报告，具体方法同Microsoft Excel工作表。 也可以以简图的方式，将数据以下图的方式保存，两路测量记录，可以用于性能比对，下图是SRSG-05标准转速发生装置和普通信号发生的稳定性比较：
如下图所示，通道1的数据还可以输出稳态测量报告，主要用于计量校验和动态分析。
符号定义：

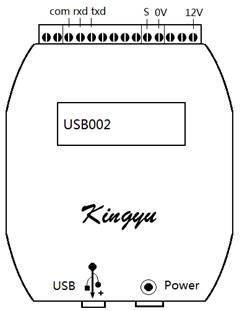

四、硬件 USB002智能采集模块 一、简介： USB002智能采集模块主要用于工程测量；频率到数字的转换采用TM法测频，以及脉冲沿口捕捉的方法，因此测量误差优于0.005%。上海擎科仪表电子有限公司生产的智能采集仪，兼有USB通讯；广泛用于各类工程测量和控制领域。 USB002智能采集的USB通讯作为数字接口，可以连续读取测量数据；也可以通过USB接口对USB002智能采集的参数进行调整，用来满足各类工程需要。 二、主要特征： 1. 频率输入：0-20kHz内任意分度 i. 最小分度：0 - 0.08333 Hz ii. 最大分度：0 – 20000.0Hz iii. 转速：5 – 200000r/min 2. 响应时间：40mS to 20S （可调） 3. 基本误差：0.005% 4. 不确定度：5×10-6 3. 工作电源：12 to 24V,DC 4. 外形尺寸：110×75×50 5. 重 量：160g 三、接线说明： 接线端子示意图：
接线端子说明： Power：DC 12 to 24V 电源输入插孔，中心接正极； USB: mini USB接口，与计算机连接（接口芯片CH341）； 12V，0V：DC12V直流输出电源的输出端，一般用于传感器的馈电； S：与传感器的信号输出端连接。 四、参数说明 通过USB002智能采集参数设置软件，可以读取或修改内部参数，参数定义如下：
* D参数的小数点位数决定B、C、G、H、I、J参数的小数点位数，也决定显示值的小数点位数。 用户参数：用户根据工程需要可以修改； 未定义：建议不要修改。 1.测量系数 USB002智能采集接收脉冲信号，测量系数是脉冲频率与速度关系的导出值。 USB002智能采集的测量系数A=1时，测量显示值为被测信号的频率，单位为 1/S,亦即Hz 测量转速时，传感器每转接收的脉冲数为P时， 测量系数A = 60 / P 2.采样时间 USB002智能采集，采用连续采样的方式，运算采样时间内的平均速度，并在运算结束时输出数字量。 所谓连续采样，就是在连续的时间上，划分基本等份的时间段，分段运算每个时间段上的平均速度，而且上次采样结束时刻，作为下次采样的开始时刻；这种速度检测的采样方式，就是连续采样。所划分时间段的长度就是采样时间。 3.采样时间和延时倍数的选择： USB002智能采集的采样时间F参数，用户一般可以在(1～ 250) ×10mS之间调节；当被测信号周期大于采样时间时，采样时间将延长到1个被测量的信号周期；比如采样时间为1.0S，被测信号周期为2.5S，这样采样时间将自动延长为2.50S。一般延时倍数不超过5倍；如果在5倍的采样时间内，检测不到一个完整的信号周期，转换器运算结果为“0”。在不同应用场合，有不同的采样时间和延时倍数选择。 在超低速测量时，采样时间延时倍数J根据需要在1～250之间可调，采样时间仍然在0.01 ～ 2.50S之间可调，那么采样时间最多可以延长到250×2.50 = 625S，约10分钟。也就是说在10分钟内有一个完整的信号周期，转换器也能检测。 较短的采样时间适合动态记录，较长的采样时间，适合超低速测量。通常测量时，采样时间F一般选用0.02 to 1.00S，延展倍数J为5。 4.通讯： USB接口和RS232C 波特率115200bps, 8,1,NC；（波特率用户可以调整） J参数的小数点位置代表不同的波特率： xxxxx.: 4800bps xxxx.x: 9600bps xxx.xx: 57600bps xx.xxx: 115200bps 五、附录：通讯详解 读参数查询帧：
读参数响应帧：
读测量值查询帧：
读测量值响应帧：
改写参数查询帧：
改写参数响应帧：(成功)
A～J参数的结构： 低字节、中字节、高字节、小数点位数 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
