USB001数字记录仪(双踪慢扫描示波器) 返回 一、概述USB001数字记录仪(双踪慢扫描示波器) ,由USB001.exe软件与USB001采集器 或其它带通讯的数字仪表组成;主要用于数据采集记录,替代传统的有纸记录仪,并且兼有慢扫描示波器的功能。主要用于转速和频率动态测量;并且有稳态数据分析和输出报告的功能,用于转速仪表、传感器和发生器的计量校验。 还可以用于计数的即时记录和查询。 二、主要技术特性:采样时间:30mS ~ 1000,000mS 波特率:4800,9600,57600,115200bps(用户可以调节) 图象缓存时点:1000(文件记录不受时点限制) 数字误差限:0.03% 显示方式:点、折线、曲线、数字 记录方式:图象、数据 三、软件概貌USB001.exe软件 双击“USB001.exe”可见软件界面如右: 端口号,根据使用的计算机串行口来选择; 波特率,根据采集器(或智能仪表)的波特率来决定;
采样时间,根据采集目的来决定,一般选择30~2500mS,它表示记录或显示的两点之间的时间间隔。 地址1和地址2分别表示采集器(或智能仪表)的通讯地址,如果采集器(或智能仪表)采用RS485通讯时可以选用两个地址,采用RS232通讯时只能选用一个或两个相同的地址。采用USB001数字采集器可以同时选择两个不同的地址,进行双路转速(或频率)的测量、记录和分析。 选择地址1 或地址2 表示选择通道1或通道2, 如果需要记录数据,选择对应通道的“保存”;测量结果将以 “测量数据1.xls”或 “测量数据2.xls”的文件格式保存在DATA文件夹中。注意:与USB001.exe同目录需要DATA文件夹,如果没有,运行DulScan.exe时会自动生成。双通道数据将以“测量数据_ch1.xls”和“测量数据_ch2.xls”的文件格式保存在DATA文件夹;用户在运行前可以将文件名中的“测量数据”以其它文字替代修改。
双踪慢扫描示波器的纵坐标可以选择定值或自动, 方法:移动光标至纵坐标的某个数字,用右键非选或选“自动调整Y标尺”;非选“自动调整Y标尺”,即定值时,纵坐标的数值可以根据需要任意修改。 横坐标为实时时间,右边数字的大小可以修改。用户根据需要调整纵坐标和横坐标(方法同纵坐标)。 右键选择“Plot0”或“Plot1”可以修改曲线的颜色。 USB001数字记录仪(双踪慢扫描示波器),在选择“动态”工作时,按采集“开始”启动双踪慢扫描示波器。
以下是标准转速校验装置转速变动时测量的结果:

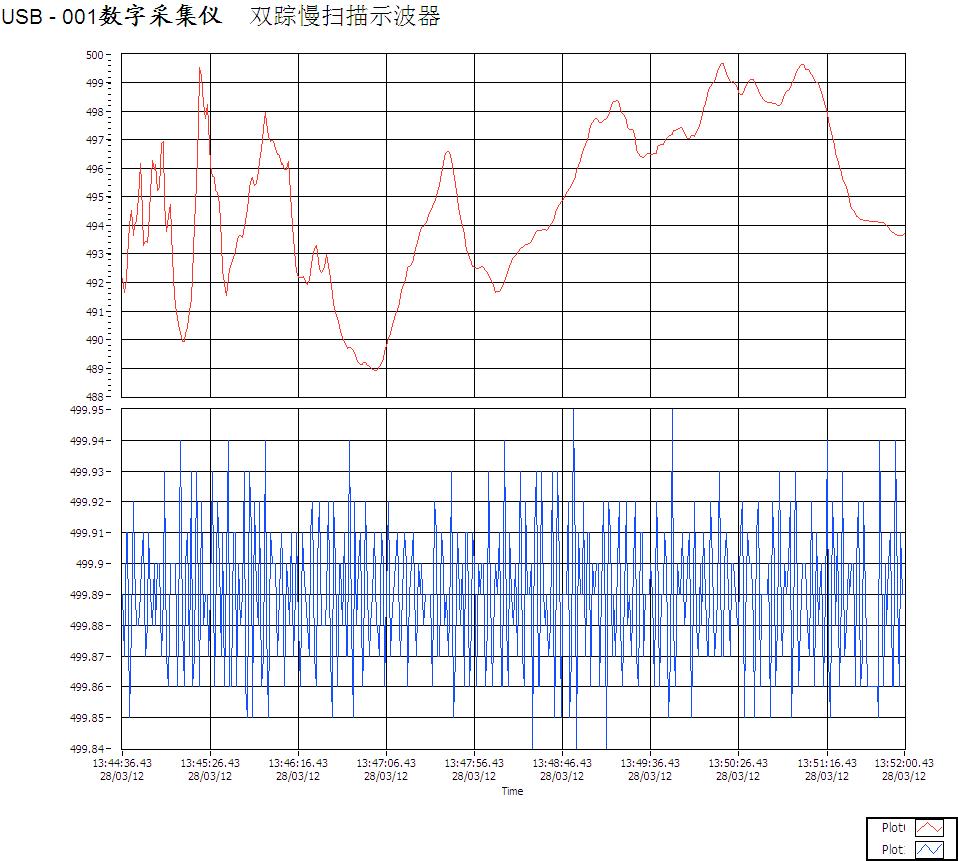

如果需要停止测量,点击“停止”键。结束工作,可以点击“退出”,退出软件程序。 保存的数据,可以作出各种格式的报告,具体方法同Microsoft Excel工作表。 也可以以简图的方式,将数据以下图的方式保存,两路测量记录,可以用于性能比对,下图是SRSG-05标准转速发生装置和普通信号发生的稳定性比较:

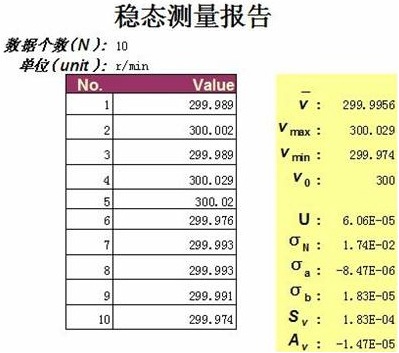

如下图所示,通道1的数据还可以输出稳态测量报告,主要用于计量校验。
四、硬件USB001采集仪具有串行口(USB)与计算机连接,将两路转速(频率)测量结果送入计算机,由软件完成显示、记录和分析等功能。 USB001智能转速采集仪(一)概述USB001智能转速采集仪,是一款智能转速记录仪表。具有双路转速(或频率)测量,并有USB通讯端口;通过USB通讯端口与计算机连接, 与相应的转速传感器配套。除了对一般的转速进行检测外,还能对超低速和超高速进行测量。USB001智能转速采集仪与软件USB001.exe配合使用,用于动态测量、记录和分析。 USB001智能转速采集仪,有10组用户参数,用户可以通过计算机来查询/修改,修改确认的参数可以长久保存。满足了各类工程需要,成为名副其实的智能转速采集仪。 (二)主要技术特性1.供电电源:11 ~ 24V,DC 2.功 耗:不超过2W 3.输入信号: 频率10 ~20kHz ( 正弦波 );幅值0.3 ~ 10V (交流有效值 ) 频率0.002 ~ 50kHz(方波) ;低电平<1.0 ,高电平>4V 4.基本误差:0.2% (数字,采样时间30ms~200ms) 0.05%(数字,采样时间200ms~400ms) 0.03%(数字,采样时间400ms以上) 5.使用环境:温 度 -20 ~65 ℃ 相对湿度 ≤85% 6.外形尺寸:110×72×30 7.重 量:小于300g (三)主要功能及配置参数1.主要功能 USB001智能转速采集仪,具有USB接口的串口通讯等功能。 通讯波特率用户可以自行选择:4800bps,9600bps,57600bps,115200bps 主要特色: · 精确可靠:输入标准信号,测试记录1000,000条,无超差 · 测量超低速:最低频率可达0.002Hz · 测量超高速:最高转速可达100000.00r/min · 动态测试记录:与软件配合可动态记录转速变化,刷新(采样)时间最短为30mS · 抗干扰能力强:适用于各类工业现场 · 10组参数:可以通过面板上的操作键或计算机来查询/修改,且长久保存 2. 信号输入方式: 两路都有汇集了两类常用的输入方式,适合了大多数转速传感器的匹配需要。 既适合与NPN-OC集电极开路输出类,以及二线制开关等各类开关类传感器的匹配(输入阻抗1.0kΩ);也可以与磁电传感器和电涡流传感器匹配(输入阻抗10 kΩ)。 选配传感器,首先要考虑测量范围、安装方式、使用环境。再者要注意传感器的输出特征,与USB001智能转速采集仪的输入特征要相匹配。

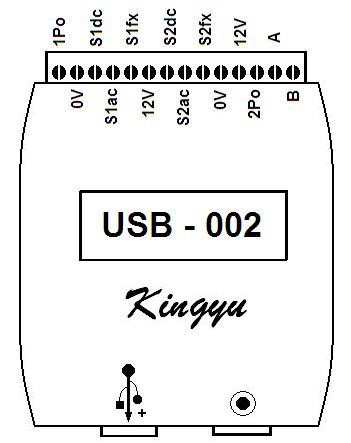

3. 主要功能及配置参数: USB001智能转速采集仪最多有有10个参数,在需要的时候可供用户调整。 其中A为测量当量;D参数 小数点代表测量值保留的小数点;E参数为通讯专用参数,代表通讯地址;F参数为采样时间;J参数为采样时间延展倍数、通道选择以及波特率的选择。 详细见操作说明。 (四)接线端子说明1. 接线端子图:

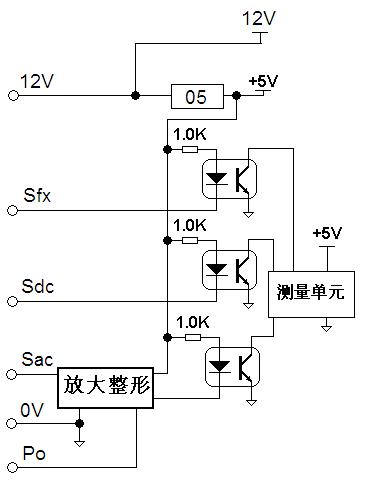

2. 信号输入端子
S1ac和0V作为第一路交流信号输入,可以与磁电类传感器连接,1Po为第一路交流信号的放大整形输出(NPN-OC); S1dc和0V及12V与NPN类开关连接,如果需要方向判别时,方向信号与S1fx连接; S2ac和0V作为第二路交流信号输入,可以与磁电类传感器连接,2Po为第二路交流信号的放大整形输出(NPN-OC); S2dc和0V及12V与NPN类开关连接,如果需要方向判别时,方向信号与S2fx连接; A、B为RS-485通讯端,可以进行RS-485级联。 信号输入端子,根据匹配传感器的变化,接线方法也有相应的变化。 连接NPN类传感器时,J参数最低位为单数 ;连接磁电传感器时,J参数最低位为双数 。 3.电源端子 USB001智能转速采集仪需要12V直流供电时,AC/DC12V电源适配器作为附加电源,可以为传感器提供12V的直流电源。 (五)参数定义1. 参数定义:
以上各参数都保存在USB001智能转速采集仪的内部存储器里。 * D参数的小数点位数决定测量值以及B、C、G、H、I参数的小数点位数。 用户参数,用户根据工程需要可以修改; **J参数最低位作为输入信号的通道选择,双数选择通道S1,单数选择通道S2;同时J参数还是采样时间的延展倍数,详细见本说明条目5(采样时间)。J参数的小数点选择通讯波特率,详细见本说明条目4(通讯编码及通讯)。 2.测量当量 测量仪表从传感器接收脉冲信号,测量当量是脉冲频率与速度关系的导出值。 智能转速表的测量当量A=1时,测量显示值为被测信号的频率,单位为 1/S,亦即Hz 测量转速时,被测旋转物体每旋转一次,检测的传感器发出的脉冲数为P ,单位为1/r; 测量仪表从传感器接收脉冲信号,频率F(Hz)与转速v(r/S)的关系: v = F/P (r/s) v = F* 60/P (r/min) A = 60/P 当转速显示单位是万转/分时, A = 60/P/10000 = 0.006/P 如果测量的是线速度(m/min),除了考虑被测旋转物体每旋转一次,检测的传感器发出的脉冲数为P (单位为1/r);还要考虑被测旋转物体每旋转一次,对应行走的长度k(m/r)。 同样推出:测量当量A = 60*k/P 3.通讯编码及通讯 在多机通讯中,主机访问从机时,为区分不同从机,需给线上的所有从机编上唯一的身份代码,这就是USB001智能转速采集仪的通讯编码:E参数 ,出厂时两路地址分别是30(1E)和31(1F)。 通讯: RS485,4800bps, 8,1,NC;(出厂设置为115200bps,波特率用户可以调整) J参数的小数点位置代表不同的波特率: xxxxx.: 4800bps xxxx.x: 9600bps xxx.xx: 57600bps xx.xxx: 115200bps 协议:Modbus 下面的例子是主机从通讯编码为1EH(30)的智能转速表读取测量数据,发出的查询帧:
查询帧解读: 1E: 智能转速表的从地址 03:读取发讯(功能代码) 00:数据首地址高字节 00:数据首地址低字节 00:数据长度高字节 05:数据长度低字节 CRC16Lo:CRC校验码低字节 CRC16Hi:CRC校验码高字节 通讯编码为1EH(30)的智能转速表向主机发出的响应帧:
响应帧解读: 1E: 智能转速表的从地址 03:读取响应(功能代码) 05:字节数字 DATAf:表示符号,DATAf = 0,表示正,显示空格“ ” DATAf = FF,表示负,显示负 “-” DATA0 - DATA2:低 - 高(三字节) DATAx:表示小数点位数 CRC16Lo:CRC校验码低字节 CRC16Hi:CRC校验码高字节 通过USB通讯口,主机还可以读取或修改USB001智能转速采集仪的各项参数,详见《参数设置软件说明书》。 有关通讯协议参见附录:《通讯详解》 4.采样时间 USB001智能转速采集仪采用连续采样的方式,运算采样时间内的平均速度,并在运算结束时显示运算结果、输出模拟量,并做出控制判断和控制。 所谓连续采样,就是在连续的时间上,划分基本等份的时间段,分段运算每个时间段上的平均速度,而且上次采样结束时刻,做为下次采样的开始时刻;这种速度检测的采样方式,就叫连续采样。所划分时间段的长度就是采样时间。 采样时间和延时倍数的选择: SKY-06智能测仪的采样时间F参数,用户一般可以在(1~ 250) ×10mS之间调节;当被测信号周期大于采样时间时,采样时间将延长到1个被测量的信号周期;比如采样时间为1.00S,被测信号周期为2.50S,这样采样时间将自动延长为2.50S。一般延时倍数不超过5倍;如果在5倍的采样时间内,检测不到一个完整的信号周期,USB001智能转速采集仪将显示“0”。在不同应用场合,有不同的采样时间和延时倍数选择。 在超低速测量时,采样时间延时倍数J根据需要在1~250之间可调,采样时间仍然在0.03 ~ 2.50S之间可调,那么采样时间最多可以延长到250×2.50 = 625S,约10分钟。也就是说在10分钟内有一个完整的信号周期,USB001智能转速采集仪也能检测。 较短的采样时间适合动态记录,较长的采样时间,适合超低速测量。通常测量时,采样时间F选用1.00S,延展倍数J为5。 查询帧解读: 1E: 智能转速表的从地址 03:读取发讯(功能代码) 00:数据首地址高字节 00:数据首地址低字节 00:数据长度高字节 05:数据长度低字节 CRC16Lo:CRC校验码低字节 CRC16Hi:CRC校验码高字节 通讯编码为1EH(30)的智能转速表向主机发出的响应帧:
响应帧解读: 1E: 智能转速表的从地址 03:读取响应(功能代码) 05:字节数字 DATAf:表示符号,DATAf = 0,表示正,显示空格“ ” DATAf = FF,表示负,显示负 “-” DATA0 - DATA2:低 - 高(三字节) DATAx:表示小数点位数 CRC16Lo:CRC校验码低字节 CRC16Hi:CRC校验码高字节 通过USB通讯口,主机还可以读取或修改USB002智能转速采集仪的各项参数,详见《参数设置软件说明书》。 有关通讯协议参见附录:《通讯详解》 4.采样时间 USB002智能转速采集仪采用连续采样的方式,运算采样时间内的平均速度,并在运算结束时显示运算结果、输出模拟量,并做出控制判断和控制。 所谓连续采样,就是在连续的时间上,划分基本等份的时间段,分段运算每个时间段上的平均速度,而且上次采样结束时刻,做为下次采样的开始时刻;这种速度检测的采样方式,就叫连续采样。所划分时间段的长度就是采样时间。 采样时间和延时倍数的选择: SKY-06智能测仪的采样时间F参数,用户一般可以在(1~ 250) ×10mS之间调节;当被测信号周期大于采样时间时,采样时间将延长到1个被测量的信号周期;比如采样时间为1.00S,被测信号周期为2.50S,这样采样时间将自动延长为2.50S。一般延时倍数不超过5倍;如果在5倍的采样时间内,检测不到一个完整的信号周期,USB002智能转速采集仪将显示“0”。在不同应用场合,有不同的采样时间和延时倍数选择。 在超低速测量时,采样时间延时倍数J根据需要在1~250之间可调,采样时间仍然在0.03 ~ 2.50S之间可调,那么采样时间最多可以延长到250×2.50 = 625S,约10分钟。也就是说在10分钟内有一个完整的信号周期,USB002智能转速采集仪也能检测。 较短的采样时间适合动态记录,较长的采样时间,适合超低速测量。通常测量时,采样时间F选用1.00S,延展倍数J为5。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
