SRSG-6M 标准转速发生装置         返回

STANDARD ROTATION SPEED GENERATOR

(Double trace dynamic recorder)

转速校验台  转速发生器  转速校验装置

▲概述

　　   SRSG-6M型标准转速发生装置，是一款集标准转速发生装置和测量校验于一体的高性能校准系统。该系统采用军用平板电脑作为转速输入，且自带双踪动态记录，连续监测记录标准转速发生装置的实际转速。 广泛用于转速传感器、转速表的髙精度检定，以及旋转设备的转速检定；主要使用单位有特种系统计量测试研究中心，计量测试中心，计量站等单位。

旋转机械正观	军用平板电脑	旋转机械俯瞰

      SRSG-6M型标准转速发生装置主要用于各类转速传感器和转速测量仪表的检验和校定。主要功能特点如下：

▲功能特点

1.        转速由军用电脑给定；并且具有连续动态监测和记录功能；

2.        它可用于转速、反转保护和超速保护等各种转速仪表和转速测量系统的检定；

3.        可对光电式、手持式、非接触式等转速表进行校验；

4.        如配置专用附件，可适用于各种规格转速传感器的校验；

5.        可输出标准电信号源，对转速测量的二次仪表单独进行校验；

6.        配置有转速传感器信号输入接口，在无二次仪表的情况下，对转速传感器单独进行校验；

7.        可以输出测试记录报告；

8.        符合JJG 326-2017 转速标准装置检定规程，符合JJG 105-2000 转速表检定规程；

9.        适合作为计量院所和企业的转速计量标准设备。

▲主要技术指标

1． 转速输出范围：1.0000～40000.00  r/min；

2． 相对扩展不确定度：  5×10^-5   （k=3）;

3． 转速稳定度：          5×10^-5

4． 时基性能：        开机准确度   1×10^-6

                           日稳定度     1×10^-6

                           时基频率     24.00MHz

5． 控制信号：       频率范围1.000～120000.000 Hz

                          分辨率为0.001Hz、精度为5×10^-6  、 方波、幅度为5V

6． 分辨力和不确定度：

7． 总功率：       ≤ 400 W

8． 声噪声：       ≤ 80dB

▲SRSG-6M型标准转速发生装置主要组成部分

1.         驱动控制箱+旋转机械

2.         军用平板电脑及成套软件

转速控制软件界面如下图：

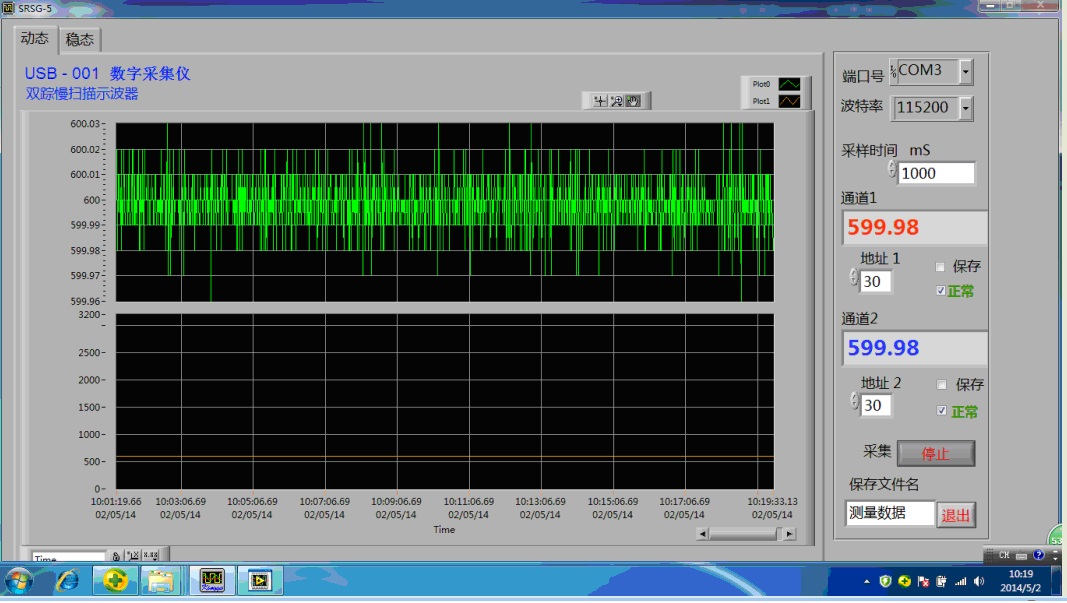

转速的动态变化过程；可见如下界面：

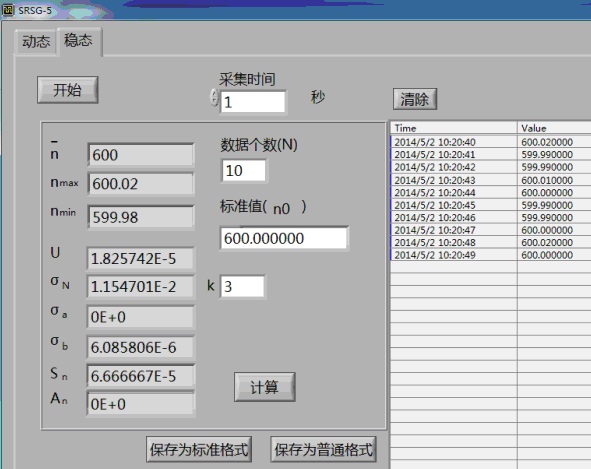

 转速稳态参数如下图：
