STANDARD ROTATION SPEED GENERATOR (Double trace dynamic recorder) 转速校验台 转速发生器 转速校验装置 ▲概述 上海擎科仪表电子有限公司,自主研发的SRSG-6系列标准转速发生装置,具有宽输出范围,高稳定性,高分辨力三大主要优势。其中SRSG-6T标准转速发生装置,转速范围从0.100r/min至50000.00r/min,扩展不确定度优于1*10-5(k=3),分辨力达到0.001r/min。 SRSG-6T标准转速发生装置,釆用先进的伺服驱动技术,和高品质的伺服系统,保证了精确转速和强扭矩输出的兼顾。还采用精密齿轮组和齿轮箱,双轴输出,保证了高速轴在3000.000r/min至50000.00r/min,依然与低转速轴在0.1r/min至5000.000r/min一样,具有稳定的转速和低声噪声。同时采用了多核微处理器、触摸屏和虚拟仪器以及DDS等先进技术,既保证了优良品质特性,也保证了操作、使用和维护上的便利。 SRSG-6T标准转速发生装置,具有转速输出范围宽、精度等级高、分辨力强、声噪声低、负载能力强等特点。由于负载能力强,主轴可以拖动60齿的齿轮,既可以用于光电、光纤、激光和霍尔式转速传感器的检测校验,也可用于齿轮、磁敏、磁电和电涡流等转速传感器及配套转速仪表的检测校验;高速轴可以负载4倍速铝质发讯盘,在0.1~200000r/min以内,用于霍尔、光电等转速传感器及配套转速仪表的检测和校验;也可以用于手持接触式转速表的检测校验。
▲主要技术指标
功能特点 1. 转速由触摸屏或专用电脑给定;并且专用电脑具有连续动态监测和记录功能; 2. 可用于转速、反转保护和超速保护等各种转速仪表和转速测量系统的检定; 3. 可对光电式、手持式、非接触式等转速表进行校验; 4. 如配置专用附件,可适用于各种规格转速传感器的校验; 5. 可输出标准电信号源,对转速测量的二次仪表单独进行校验; 6. 配置有转速传感器信号输入接口,在无二次仪表的情况下,对转速传感器单独进行校验; 7. 可以输出测试记录报告; 8. 符合JJG 326-2017 转速标准装置检定规程,符合JJG 105-2000 转速表检定规程; 9. 适合作为计量院所和企业 ,作为高等级的转速计量标准设备。
▲SRSG-6T型标准转速发生装置主要组成部分 1. 旋转机械 2. 专用电脑和驱动器及成套软件 3. 彩色触摸屏 转速控制软件界面如下图:
转速的动态变化过程;可见如下界面:

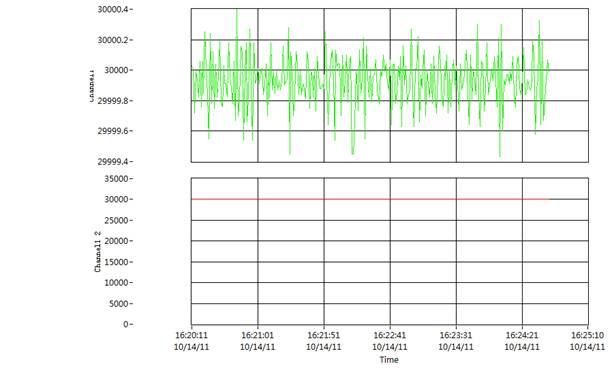

通道1和通道2检测的是同一个转速,通道1选择“自动调整Y表尺”,侧重显示微小变动,直观表达最大值和最小值,通道2不选择“自动调整Y表尺”,侧重显示显著变动,直观表达加速和减速变化过程(注意刻度可以用户修改)。 双踪记录还可以将当前记录以图片形式保存,如下图所示为设定转速为30000r/min的双踪记录图;满图为15分钟(1000点)。

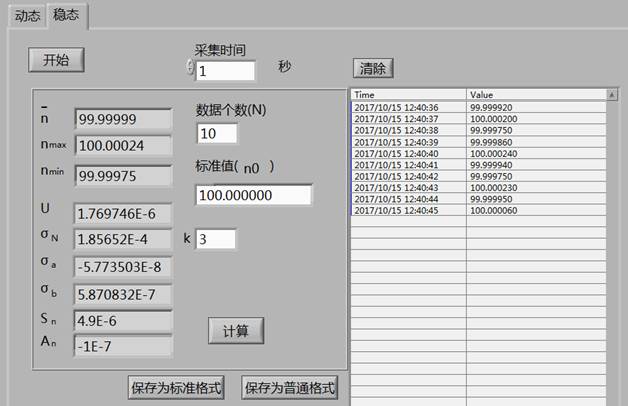

转速稳态参数如下图:
|
|||||||||
