SRSG-18 标准转速校准系统

STANDARD ROTATION SPEED CALIBRATION SYSTEM

▲概述

SRSG-18标准转速校准系统，是SRSG-6标准转速发生装置的升级换代产品。该系统由SRSG-18标准转速校准系统转速源，和SRM-05高精度转速测量仪构成。二者既能合二为一构成系统，也可作为标准转速发生装置和高精度转速测量仪分别独立使用。

SRSG-18标准转速校准系统转速源：

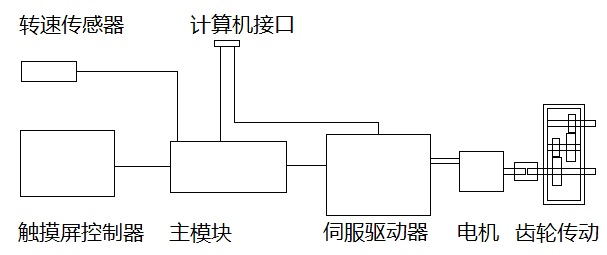

SRSG-18标准转速校准系统构成框图：

框图说明：

传感器与主模块中的测量部分，和计算机转速测量软件，共同构成高精度转速测量仪；传感器还可以与SRM-03高精度转速测量仪，构成独立的测量仪。

高精度转速测量仪，测量转速范围在0.1000000～200000.0r/min，能够接收的转速传感器信号频率范围：0.0016～20000.00Hz。

触摸屏控制器作为系统的人机界面，用户通过触摸屏输入目标转速给主模块的信号发生器，由它输出精准的频率控制信号，作为伺服电机的转速命令，电机的转速在精密齿轮的主轴上输出1：1的转速，转速范围是0.1000~6000.00r/min；在高速轴上输出10：1的转速，转速范围是1.000~60000.0 r/min。

SRSG-18标准转速校准系统转速源，具有转速输出范围宽、精度等级高、分辨力强、声噪声低、负载能力强等特点。由于负载能力强，左轴可以在6000r/min以内驱动60齿的齿轮，既可以用于光电、光纤、激光和霍尔式转速传感器的检测校验，也可用于齿轮、磁敏、磁电和电涡流等转速传感器及配套转速仪表的检测、校准和检定；右轴还可以负载2倍速铝质发讯盘。

整套装置可以在0.1~120000r/min以内，用于霍尔、光电、磁电、磁敏、电涡流和齿轮等转速传感器及配套转速仪表的检测、校准和检定；也可以用于手持接触式和非接触式转速表的检测、校准和检定。

▲功能特点

1.转速由触摸屏给定或计算机给定；并且具有连续动态监测和记录功能；

2.主要用于转速、反转保护和超速保护等各种转速仪表和转速测量系统的检定；

3.主要用于光电、磁敏、霍尔、磁电和电涡流等非接触式转速传感器，以及光电编码器等接触式转速传感器和配套转速仪表或测量系统的高等级校准；

4.可输出标准转速电信号，对转速测量的二次仪表单独进行校验；

5.配置有转速传感器信号输入前置放大器，在无二次仪表的情况下，对转速传感器单独进行校验；

6.符合JJG 326-2017 转速标准装置检定规程，符合JJG 105-2000 转速表检定规程；

7.具备输出测试记录报告；

8.适合科研院所和各类工矿企业，作为转速计量检测校准检定设备。

▲主要技术指标

1．转速输出范围： 0. 10000～60000.00 r/min ( 倍速： 0. 10000～120000.00 r/min)

2．转速不确定度： 3×10^-5 ( k=3 )

光电发讯盘：

轴名	有效转速范围（r/min）	传感器输出频率（Hz）	精度等级
左轴	0.1~6000	0.00167~83.33333	3×10^-5 ( k=3 )
右轴	3000~60000	50.0000~833.3333	3×10^-5 ( k=3 )
右轴倍速	6000~120000	100.0000~1666.6667	3×10^-5 ( k=3 )

磁电发询盘：

轴名	实际转速范围（r/min）	传感器输出频率（Hz）	精度等级
左轴	10~6000	10~6000	5×10^-5 ( k=3 )

3．转速稳定度： 3×10^-5

4．时基性能：开机准确度 1×10^-6 日稳定度1 ×10^-6

时基频率 24.00MHz

5．转速分辨力： 0.001 　(1.000～3000.000 r/min)

0.01 　 (3000.00～60000.00 r/min)

0.01 　 (6000.00～120000.00 r/min)

6．控制信号：频率范围1～120000 Hz 、精度优于1×10^-6 、方波、幅度为5V

7．外测频率范围： 0.01～20000Hz，NPN-OC

8．分辨力和不确定度：

转速输出范围	单位	分辨率	不确定度
0.1000000 ～ 120000.00	rpm	0.001	3×10^-5
用于各类转速表、转速测量仪和传感器的检测、校准和检定。

9．总功率： ≤400 W

10．外形尺寸：

控制器： 300×280×185（mm³）

旋转机械：220×260×180（mm³）

11．总重量：＜ 10 kg

▲SRSG-18主要组成部分

旋转机械

触摸屏+驱动控制

计算机及成套软件

1. 驱动控制箱

交流伺服驱动器

USB-03采集器

开关电源(12V,DC)

彩色触摸屏

2. 旋转机械

交流伺服电机

齿轮箱（速比：1：10）

右轴倍速（速比：2：1）

3. 计算机及成套软件

4. 附件

附件组一：

序号	名称	数量
1	60齿发讯盘（1模数）	贰件
2	30齿发讯盘（2模数）	壹件
3	光电发讯盘	壹件
4	倍速光电发讯盘	壹件
5	激光转速传感器	壹件
6	霍尔转速传感器	壹件
7	磁敏转速传感器	壹件
8	专用USB线（5芯）	壹件
9	专用USB线（4芯）	壹件
10	激光转速传感器支架	壹件
11	SRM-3高精度转速测量仪	壹台
12	磁性固定表座	壹件
13	电源线	壹件
14	安装转接头	贰件
15	保险丝	贰件

附件组二：电脑包装

电脑和专用软件及电源线壹套
