SQY12-04双路高精度智能测速仪          返回主页

概述

SQY12-04双路高精度智能测速仪，接受两路来自旋转体的传感信号，运算并显示各自的转速及其间的转速比、转速差的双通道数字式转速表。对各个通道的输入信号，可以用独立的系数进行修正，任意的设定为0.0001 ～ 99999.9 倍，因此，根据所测对象与用途不同而异，除转速外，还可变换为任意的物理量。例如：可以测量传送线的速度比、速度差，以及钢板、造纸、铝板等压制压延工程中的压下率（延伸率）、拉张率、滑动率等生产线上的参数测量。另外，如果每个通道内设置了独立的上、下限比较器，可对旋转体进行监视与控制。

根据用途与使用环境的不同，本公司有各种转速传感器与SQY12-04转速表配套使用，构成最佳的测量、控制系统。

特点

• 能运算显示两个旋转体的速度
• 使用系数修正功能，可变换成与转速成比例的任意物理量。
• 内置3段比较值可变，逻辑可组合的继电器输出功能
• 双通道运算功能，可显示转速差、转速比、压下率、滑动率、变化率
• 转速方向
• 宽量程，从低速到高速（ 输入频率： 0.005 Hz ～ 100 kHz ）
• RS-232C通讯
• 两路模拟信号1～5V
• 安装方便，尺寸按ＤＩＮ 规格 ( １60 × 80 )
• 采用128×64LCM显示器：显示测量值和主要设定参数

用途举例

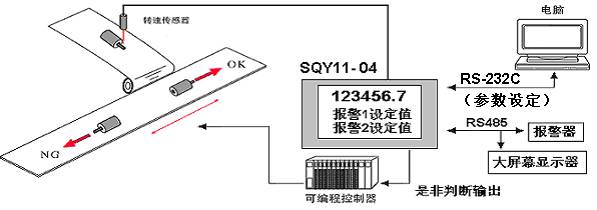

■　测量并且控制机械设备的运行速度，保证产品工艺质量

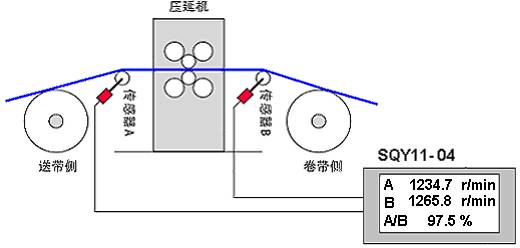

■　测量钢板、纸张、铝板等压延工程中的压延率（伸张率）

通过装在卷带侧的转速传感器B与送带侧的转速传感器A之间的加速差，与A处的速度之比率，来测出卷带的压延率（伸张率）

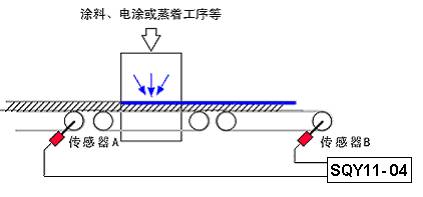

■　传送线速度变化率的测量

检测涂料、电涂或蒸着工序前后的传送带之速度，观察其间速度变化，判断工序的质量。

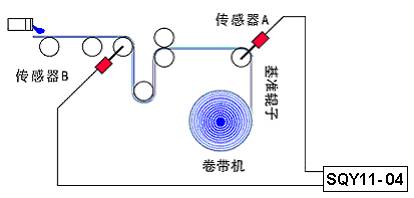

■　造纸生产线，玻璃制造生产线上滑动率的测量

在生产线的旋转部位装上转速传感器，把信号输入给SQY12-04，此时，SQY12-04 上显示出与基准辊子的速度变化率，所以，可按此调整各部分的速度，以得到稳定质量的产品。

规格概要

配套传感器：本公司配套的传感器有：磁电式传感器、光电式传感器和旋转编码器等

输入阻抗：5 kΩ 以上（ 在100kHz 时）

输入通道数：双通道

输入放大形式：AC/DC（切换式）

测量方式：定脉冲运算方式或定时运算方式

转速直读运算功能：系数设定范围：0.0001 ～ 99999.9

双通道运算功能：速差＜B - A＞、速比＜（B / A）x 100＞、变化率＜（B - A／A）x 100＞

显示器：128×64LCM显示器

显示范围：0 ～ 999999 （0.00 ～ 9999.99％）

信号输入：输入阻抗：5 kΩ 以上

AC（交流）放大器

信号波形：正弦波或矩形波
信号电压量程：正弦波 0.2 ～ +45 V、矩形波 0.6 ～ 20 Vp-p
信号频率量程：1 Hz ～ 20 kHz



DC（直流）放大器

信号波形：脉宽 10 μs 以上的矩形波
信号电压量程： Hi 电平 +4 ～ 30 V、Lo电平 -1 ～+1 V
信号频率量程： 0.005 Hz ～ 100 kHz

比较器功能

设定段数： 3 段
量程： 0.0000～ 999999
输出项目：on/off
输出形式：继电器触点（DC 30 V、0.1 A）

模拟信号输出

变换方式：12 bit D/A 方式
电压量程：1 ～ 5 V／F.S（ F.S 为满量程，可任意设定 ）

RS-232通讯

波特率： 115200 bps

传感器用电源：

DC 12 V ± 1 V （最大 100 mA） A和B通道的总和

电源

AC 220 V　50 Hz　20 VA

使用温度范围：0 ～ 40℃

使用湿度范围：-10 ～ 55℃

湿度范围：最大95 %　（但不能结露）

外形尺寸：160 (W) × 80 (H) × 130 (D) mm

重量：约 1.5 kg
