SQY02T115SX智能转速表   返回

一、            概述

     SQY02T115SX智能转速表,是一款具有方向判别的智能转速显示控制仪表。有5位红色LED数码管显示, 一路电流输出和二路继电器输出,;能与NPN-OC输出开关类双向转速传感器匹配。除了对一般的转速及转速方向进行检测外,还能对超低速和超高速进行测量。SQY02T115SX智能转速表,主要用于需要方向判别的应用场合,如船舶艉轴和电厂给水泵等需要方向鉴别的转速测量。

生产厂商结合了二十多年专业设计制造经验,运用新的设计理念和电子技术,通过模块优化组合,涵盖了原先的MCS-IIXJP-48TSQY01T等系列产品的各种规格,并在复合功能上有新的拓展和延伸,既提高了标准化生产的质量控制水平,也方便了用户的选型。目前已经广泛应用于船舶、冶金、能源、化工、电子、机械、汽车制造等行业。

二、            主要技术特性

   1.供电电源: 85V 250VAC50Hz/60Hz

   2.    耗:不超过4W

   3.输入频率:0 10kHz (矩形波)     H > 4.5V, L< 1V

   4.显示范围:0 99999 r/min(小数点可以保留4以内的任意位)

   5.基本误差:

              0.03%(数字,采样时间500ms以上)

              0.3 % (模拟量输出)

   6.使用环境:温    -20 65

              相对湿度  85

   7.开孔尺寸:68×68

   8.外形尺寸:72×72×110

   9.    量:小于800g

三、            主要功能和特色

1.       主要功能

     SQY02T115SX智能转速表,具有方向判别、一路直流电流输出、 二路继电器控制输出。具体功能罗列如下,以便用户选型参考。

主要功能:6位数码显示,方向鉴别

l         模拟量输出:420mA

l         继电器输出:J1,J2

2.       主要特色

l   测量超低速:最低频率可达0.02Hz

l   测量超高速:最高转速可达99999r/min

四、            接线说明

1.信号输入方式

适合与NPN-OC集电极开路输出类双向转速传感器匹配(输入阻抗1.0kΩ)。

2.选配传感器

传感器为NPN-OC型双路输出,常见的传感器有:

适合选配的传感器

典型产品

霍尔传感器(四线)

Hal-16-2Hal-18-2(非接触式)

光电编码器(四线)

CHA-1(弹性联结式)

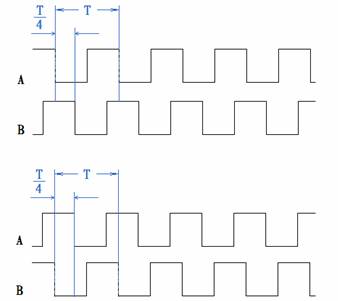

两路脉冲信号相位差在在1/4周期以内。下图所示为两组互为反向的相位关系:





3.信号输入端子

当仪表旋转方向报警动作与习惯方向不同时,将信号AB接入S1S2的位置互换一下。

传感器信号输出端1和输出端2接仪表的S1端子和S2端子。

12V(红)和0V(黑)给传感器提供+12V直流电压。



4.继电器端子

继电器接点电流1A,28V,DC 或  0.5A,240VAC

2个继电器互相独立

公共1、常开1:继电器1的输出端;

当继电器1处于常态时,公共1、常开1断开;

当继电器1处于报警状态时,公共1、常开1连通。

公共2、常开2、常闭2:继电器2的输出端(方向继电器);

当继电器2处于常态时,公共2、常开2断开,公共2、常闭2连通;

当继电器2处于报警状态时,公共2、常开2连通,公共2、常闭2断开。

5.电源端子

85220V,50Hz/60Hz是 智能测速仪的工作电源;

6.电流输出端子

I+I-420mA输出端子。

7.馈电端子

给传感器提供1115V,80mA 的直流电源



五、参数查询和修改键操作说明



1.在正式使用前,将显示仪接通电源,显示“88888.”,10s内应显示“     0.”。

2.参数设定:

  a.“设置”键为参数设置换档键。揿“设置”键,进入设定状态,依序显示ABCDEF

  b.“左移”键为左移位键。揿“左移”依序为个、十、百、千、万位闪烁和显示小数点。

  c.“上加”为加1键。揿“上加”,闪烁位加1;当显示小数点时,揿“上加”键,小数点左移;当显示 E 档,并有小数点出现时,揿“上加”键,设定参数确定并保存,同时退出设定状态。

  d.本仪表共有ABCDEF六档参数,A表示系数(出厂时设定为“60.”);B表示零位调整值(出厂调试参数 );C表示模拟量输出的线性(出厂调试参数 );D表示满量程及显示值的小数点位(出厂设定为1000); E参数表示报警值(上限或下限),E参数小数点出现时,询问用户参数是否已设定,如揿“上加”键,则完成参数设定,并退出设定状态;F表示采样时间, (出厂设定为“1.0”,表示1S)。

  e.“设置”、“左移”、“上加”三键配合可对每档参数逐位设定,并可移动小数点,从而达到0.000199999内任意数设定。

f. 揿“复位”键,机器处于开机初始状态。

4.测量系数

测量仪表从传感器接收脉冲信号,测量系数是脉冲频率与速度关系的导出值。

智能转速表的测量系数A=1时,测量显示值为被测信号的频率,单位为 1/S,亦即Hz

测量转速时,被测旋转物体每旋转一次,检测的传感器发出的脉冲数为P ,单位为1/r

测量仪表从传感器接收脉冲信号,频率F(Hz)与转速v(r/S)的关系:

v = F/P (r/s)

v = F* 60/P (r/min)

A = 60/P

当转速显示单位是万转/分时,

A = 60/P/10000

 = 0.006/P

如果测量的是线速度(m/min),除了考虑被测旋转物体每旋转一次,检测的传感器发出的脉冲数为P (单位为1/r);还要考虑被测旋转物体每旋转一次,对应行走的长度km/r)。

同样推出:测量系数A = 60*k/P

5.模拟量输出及相关参数

直流电流输出:4.0020.00mA

电流输出(mA =(显示值/ 满量程)× 16.00 + 4.00

B参数:零位调整值,出厂调试值,用户不需调节

C参数:线性调整值,出厂调试值,用户不需调节

D参数:满量程20mA对应的显示值,用户可以根据需要来调整
