SKY-06-225-4SX智能转速表
返回 一、 概述SKY-06-225-4SX智能转速表，是一款具有方向判别的智能转速显示控制仪表。有6位0.8英寸红色LED数码管显示, 一路电流输出和三路继电器输出，以及四路报警指示灯,并有RS-485通讯（兼容MODBUS协议）；能与NPN-OC输出开关类双向转速传感器匹配。除了对一般的转速及转速方向进行检测外，还能对超低速和超高速进行测量。SKY-06-225-4SX智能转速表，主要用于需要方向判别的应用场合，如船舶艉轴和电厂给水泵等需要方向鉴别的转速测量。
生产厂商结合了二十多年专业设计制造经验，运用新的设计理念和电子技术，通过模块优化组合，涵盖了原先的MCS-II、XJP-48T、SQY01T等系列产品的各种规格，并在复合功能上有新的拓展和延伸，既提高了标准化生产的质量控制水平，也方便了用户的选型。目前已经广泛应用于船舶、冶金、能源、化工、电子、机械、汽车制造等行业。 二、 主要技术特性1.供电电源： 85V ～ 250V，AC，50Hz/60Hz 2.功 耗：不超过4W 3.输入频率：0 ～50kHz （矩形波） ；H > 4.5V, L< 1V 4.显示范围：-99999 ～ 999999 r/min（小数点可以保留5以内的任意位） 5.基本误差：0.2% （数字，采样时间10ms～500ms） 0.03%（数字，采样时间500ms以上） 0.3 % (模拟量输出） 6.使用环境：温 度 -20 ～65 ℃ 相对湿度 ≤85％ 7.开孔尺寸：152×76 8.外形尺寸：160×80×130 9.重 量：小于800g 三、 主要功能和特色1. 主要功能SKY-06-225-4SX智能转速表，具有方向判别、一路直流电流输出、三路继电器控制输出，以及RS485通讯等功能。具体功能罗列如下，以便用户选型参考。 l 主要功能：6位数码显示，方向鉴别 l 模拟量输出：4～20mA l 通讯:RS485, Modbus通讯协议 l 波特率用户可以自行选择：4800bps，9600bps，57600bps，115200bps，115200bps l 继电器输出：J1,J2,J3 2. 主要特色l 测量超低速：最低频率可达0.002Hz l 测量超高速：最高转速可达999999r/min l 动态测试记录：与软件配合可动态记录转速变化，刷新（采样）时间最短为30mS l 输入匹配广泛：能与大多数速度传感器匹配 l 抗干扰能力强：适用于各类工业现场 l 10组参数：可以通过面板上的操作键或计算机来查询/修改，且长久保存 四、 接线说明1．信号输入方式
适合与NPN-OC集电极开路输出类双向转速传感器匹配（输入阻抗1.0kΩ）。 2．选配传感器传感器为NPN-OC型双路输出，常见的传感器有：

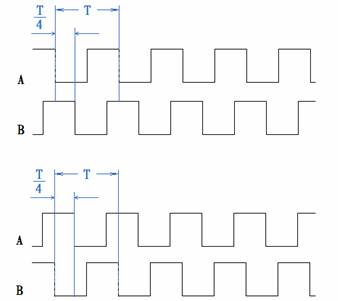

两路脉冲信号相位差在在1/4周期以内。下图所示为两组互为反向的相位关系：
3．接线端子示意图
4. 信号输入端子

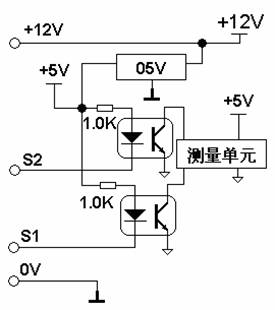

当仪表显示的旋转方向与习惯方向不同时，将信号A、B接入S1和S2的位置互换一下。 5．继电器端子继电器接点电流1A,28V,DC 或 0.5A,240V，AC 3个继电器互相独立,分别对应G、H参数和方向。 常开：报警时与公共端闭合 公共：与常开和常闭端配合 常闭：报警时与公共端断开 6．电流输出端子A1+和A-是4～20mA电流输出端 7．馈电端子给传感器提供11～15V,80mA 的直流电源 8．RS-485通讯端A、B端接入RS-485通讯 9．电源端子85～220V,50Hz/60Hz是SKY-06智能转速表接受的工作电源
五、参数查询和修改键操作说明1.键的说明键的功能与操作
UP键：SKY-06-225-4SX智能转速表在通电状态下，按UP键约2S后松开，进入参数查询/设置状态；这时SKY-06-225-4SX智能转速表显示：A 0 0 0 0 1. 0，其中A和最高位交替显示，且最低位闪烁；如果继续按UP键，则依序显示： B 见后贴面 C见后贴面 D 005000. E 000030. F 0001.00 G 002000. H 003000. I 004000. J 000005. A 00001.0 最高位字母和数字交替显示，字母表示显示参数的代码，最高位数字与其他5位数共同构成该参数的6位数值。在查询/设置状态下按Down 键，可以向下查询/设置各参数值。 2.参数定义
以上各参数都保存在SKY-06-225-4SX智能转速表的内部存储器里。 * D参数的小数点位数决定B、C、G、H、I参数的小数点位数。 用户参数，用户根据工程需要可以修改； **J参数是采样时间的延展倍数，详细见本说明条目5（采样时间）。J参数的小数点选择通讯波特率，详细见本说明条目6（通讯编码及通讯）。 出厂参数，建议用户不要修改。 ← / →键：在查询/设置状态下，按← / →键一次，闪烁位向左/右移动一位，小数点不显示，如按住不放，闪烁位自动左/右移，最高位闪烁后，显示小数点位置，而且除了最高位字母和数字交替显示外，无闪烁位。 ↑ / ↓键：在设置状态下，按↑ / ↓ 键一次，闪烁位数字加/减1，如按住不放，数字继续加/减1，这样就可以改变该闪烁位的数字；在小数点出现的状况下，按↑ / ↓键一次，小数点左/右移一位。但是E参数的小数点不可移动，在E参数状态下，小数点出现时，按住↑键，表示对当前各参数的确认，并将各参数改写进SKY-06-225-4SX智能转速表的内部存储器。 3.参数查询与修改按UP键约2S后松开，进入参数查询/设置状态；这时继续按UP（或Down）键，可以查询A-J各参数的值，按RST键退出查询状态，恢复工作状态。 UP / Down 键← / → 键、↑ / ↓键多键配合，可以修改任意参数的数值；要将改变的参数长久保存，必须通过切换到E参数状态下，且E参数的小数点出现时，按住↑键2秒后，参数就改写完毕。在显示E参数状态下，且E参数的小数点出现时，如果没有按住↑键，参数就没有永久改变。 查询/设置状态下，如果不需要改变参数，按RST键后，SKY-06-225-4SX智能转速表退出查询/设置状态，恢复到工作状态。 4.测量系数测量仪表从传感器接收脉冲信号，测量系数是脉冲频率与速度关系的导出值。 智能转速表的测量系数A=1时，测量显示值为被测信号的频率，单位为 1/S,亦即Hz 测量转速时，被测旋转物体每旋转一次，检测的传感器发出的脉冲数为P ，单位为1/r； 测量仪表从传感器接收脉冲信号，频率F(Hz)与转速v(r/S)的关系: v = F/P (r/s) v = F* 60/P (r/min) A = 60/P 当转速显示单位是万转/分时， A = 60/P/10000 = 0.006/P 如果测量的是线速度（m/min），除了考虑被测旋转物体每旋转一次，检测的传感器发出的脉冲数为P （单位为1/r）；还要考虑被测旋转物体每旋转一次，对应行走的长度k（m/r）。 同样推出：测量系数A = 60*k/P 5.模拟量输出及相关参数直流电流输出：4.00～20.00mA 电流输出（mA） =（显示值/ 满量程）× 16.00 + 4.00 B参数：零位调整值，出厂调试值，用户不需调节 C参数：线性调整值，出厂调试值，用户不需调节 D参数：满量程20mA对应的显示值,用户可以根据需要来调整 当显示值大于满量程时，指示灯L6亮，当显示值不大于满量程时，指示灯L6灭。 6.通讯编码及通讯在多机通讯中，主机访问从机时，为区分不同从机，需给线上的所有从机编上唯一的身份代码，这就是SKY-06-225-4SX智能转速表的通讯编码：E参数。 通讯： RS485，4800bps, 8,1,NC；（波特率用户可以调整） J参数的小数点位置代表不同的波特率： xxxxx.: 4800bps xxxx.x: 9600bps xxx.xx: 57600bps xx.xxx: 115200bps 协议：Modbus 下面的例子是主机从通讯编码为1EH（30）的智能转速表读取测量数据，发出的查询帧：
查询帧解读： 1E: 智能转速表的从地址 03：读取发讯（功能代码） 00：数据首地址高字节 00：数据首地址低字节 00：数据长度高字节 05：数据长度低字节 CRC16Lo：CRC校验码低字节 CRC16Hi：CRC校验码高字节 通讯编码为1EH（30）的智能转速表向主机发出的响应帧：
响应帧解读： 1E: 智能转速表的从地址 03：读取响应（功能代码） 05：字节数字 DATAf：表示符号，DATAf = 0，表示正，显示空格“ ” DATAf = FF，表示负，显示负 “-” DATA0 - DATA2：低 - 高（三字节） DATAx：表示小数点位数 CRC16Lo：CRC校验码低字节 CRC16Hi：CRC校验码高字节 通过RS-485通讯口，主机还可以读取或修改SKY-06-225-4SX智能转速表的各项参数，详见《参数设置软件说明书》。 有关通讯协议参见附录：《通讯详解》 7.采样时间SKY-06-225-4SX智能转速表采用连续采样的方式，运算采样时间内的平均速度，并在运算结束时显示运算结果、输出模拟量，并做出控制判断和控制。 所谓连续采样，就是在连续的时间上，划分基本等份的时间段，分段运算每个时间段上的平均速度，而且上次采样结束时刻，做为下次采样的开始时刻；这种速度检测的采样方式，就叫连续采样。所划分时间段的长度就是采样时间。 采样时间和延时倍数的选择： SKY-06-225-4SX智能测仪的采样时间F参数，用户一般可以在(1～ 250) ×10mS之间调节；当被测信号周期大于采样时间时，采样时间将延长到1个被测量的信号周期；比如采样时间为1.00S，被测信号周期为2.50S，这样采样时间将自动延长为2.50S。一般延时倍数不超过5倍；如果在5倍的采样时间内，检测不到一个完整的信号周期，SKY-06-225-4SX智能转速表将显示“0”。在不同应用场合，有不同的采样时间和延时倍数选择。 在超低速测量时，采样时间延时倍数J根据需要在1～250之间可调，采样时间仍然在0.01 ～ 2.50S之间可调，那么采样时间最多可以延长到250×2.50 = 625S，约10分钟。也就是说在10分钟内有一个完整的信号周期，SKY-06-225-4SX智能转速表也能检测。 较短的采样时间适合动态记录，较长的采样时间，适合超低速测量。通常测量时，采样时间F选用1.00S，延展倍数J为5。 8.报警值与继电器输出J1：第一路继电器输出（上限或下限），对应G参数，与显示面板的指示灯L1关联； J2：第二路继电器输出（上限或下限），对应H参数，与显示面板的指示灯L2关联； J3：第三路继电器输出，对应方向判别，当S1一个脉冲下降沿发生时；S2处于高电平时，方向为正，J3继电器处于常态；当S1一个脉冲下降沿发生时；S2处于低电平时，方向为反，J3继电器处于报警状态，且显示“- xxxxx ”； 第一路报警输出，为定值越过报警： 当报警值最低位为单数时，测量值由高向低越过定值时，报警继电器动作，当读数大于报警值，报警动作消除，也可以按复位键RST消除报警。 当报警值最低位为双数时，测量值由低向高越过定值时，报警继电器动作，当读数小于报警值，报警动作消除，也可以按复位键RST消除报警。 第二路为定值比较报警： 报警值最低位双数时，定义为上限报警值；不小于报警值，报警继电器动作，小于报警值，动作消除； 报警值最低位单数时，定义为下限报警值；不大于报警值，报警继电器动作，大于报警值，动作消除； 报警动作：未报警时，继电器处于常态；指示灯灭 报警时，继电器处于常开、常闭状态发生切换，指示灯量。 当显示值大于满量程时，指示灯L6亮，当显示值不大于满量程时，指示灯L6灭。
六、通讯详解（附录）读参数查询帧：
读参数响应帧：
读测量值查询帧：
读测量值响应帧：
改写参数查询帧：
改写参数响应帧：(成功)
A～J参数的结构： 低字节、中字节、高字节、小数点位数 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
