一、概述： SQK05T105转换数字显示仪，既是转速显示仪也是频率电流（电压）转换器；有5位8段0.36英寸LED数码管显示。该转换数字显示仪可与接近开关、霍尔、光电、磁电 、磁敏等各类转速传感器配套，用来测量频率、转速、流量和线速度；该转速转换数字显示仪具有4～20mA（或1～5V）输出，而且输出满量程和测量当量以及采样时间等参数，都可以根据需要通过面板键修 改。 该转换数字显示仪，最大的特点是结构小巧，安装方式灵活，功能强大；既可以作为频率、转速、流量和线速度显示仪表，也可以用于频率电流 （电压）转换，尤其是能对超低和超高转速(频率、流量和线速度)测量；广泛应用于机械、化工、冶金、能源、轻工、纺织、电子、汽车等行业。 请用户在使用前详细阅读，以便有效合理使用该显示仪。

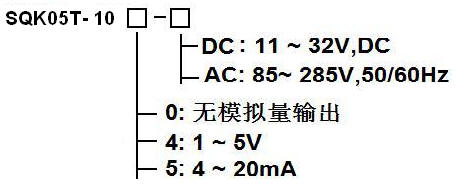

二、主要技术性能： 1.供电电源：85V～250V,AC,50/60Hz （另有11～36V，DC可以选用） 2.输入频率：矩形波: 0.002Hz～20kHz 正弦波: 5Hz～10kHz 3.信号幅值：矩形波: H>4V,L<3V（匹配NPN-OC和推挽输出） 正弦波:0.3V～20V(交流有效值) 4.测量范围：转速 3～ 99999r/min 频率 0.002Hz ～ 20kHz 5.显示范围：0.001～99999. 6.基本误差：0.03%(数字量) 0.2%(模拟量) 7.使用环境：温 度 0～50℃ 相对湿度 ≤95％ 8.开孔尺寸：45×45 9.外形尺寸：48×48×100 10.安装方式：35mm道轨或45×45开孔盘装 11.重 量：小于130g
三、操作说明： 1.在正式使用前，将转换数字显示仪接通电源，显示“88888.”，5s内应显示“0”； 2.出厂参数：A 0001.0；B见侧贴面；C见侧贴面；D05000.；E 00030.F 001.00；G 02000；H 03000；I 04000；J 00006.。 3.接线示意图：
7、8：仪表工作电源输入端；可以接受的工作电源是85V ～ 220V,AC,50/60Hz； 4、3：馈电电源端：可以给NPN型OC类输出的转速传感器提供12V～15V的直流电源； 1、3、4：与 NPN型OC类输出的传感器三根出线连接； 2、3：与磁电类传感器的两个信号输出端连接。 6、5：4～20mA电流输出端。 4.参数设定： a.“SET”键为参数查询/设定换档键。揿“SET”键，进入设定/查询状态，继续揿“SET”键，依序显示A、B、C、D、E、F；最高位的数字与字母交替显示。 b.“►”键为 右移位键。揿“►”依序为 万、千、百、十、个位闪烁或显示小数点。 c.“▲”为加1键。揿“▲”，闪烁位加1；当显示小数点时，揿“▲”键,小数点左移；当显示E档，并有小数点出现时，揿“▲”键，确定修改参数并保存，同时退出设定状态。 d.本仪表共有A、B、C、D、E、F、G、H、I、J十档参数；A表示测量当量（出厂设定为“1.0”）；B为输出零位调整值（ 见侧贴面），出厂参数，用户不必修改；C为输出线性值（见侧贴面），出厂参数，用户不必修改；D为满量程（出厂设定为“5000”），D参数的小数点位置决定显示测量结果的小数位置，D参数是用户参数，用户可根据需要修改；E参数小数点出现时，询问用户参数是否需要修改，如需要修改揿“▲”键，则完成参数修改，并退出设定/查询状态，如不需要修改，揿“RST” 键，退出设定/查询状态。 F参数值表示测量的采样时间，可以选定的范围是0.02～2.50，表示采样时间为0.02 ～2.50秒.。 J参数是采样时间的延展倍数，可以选定的范围是1 ～250，当最低位为双数时，选择Sac作为信号输入，当最低位为单数时，选择Sdc作为信号输入。 G、H、I用于报警参数设定，本机未定义。 当输入信号的周期大于 F×J时，仪表显示 “0”。F、J 的合理选择，使转速转换数字显示仪在较高转速（频率、流量、速度）时能快速响应，也能测量超慢的转速（频率、流量、速度）。 e.“SET”、“►”、“▲”三键配合可对每档参数逐位设定，并可移动小数点，从而达到0.001～9999内任意数设定。 f.“RST”键作为复位键。 3.参数计算方式： 本仪表是将转速、角速度、线速度等物理量，通过相应的传感器转化为脉冲频率，再加以测量。最终是对频率测量，再乘以一个适当的系数，使仪表直读物理量。 转速测量时当量A的计算公式： A = 60 / P A 表示转速测量当量 P 表示传感器每转发出的脉冲数 下面举例说明当量A的导出方法: 假定被测物体旋转一周，传感器发出2个脉冲，则： A = 60/ P = 60/2 =30 由此导出系数为30，在设定时可以设为30.0。 4.模拟量计算方式： 电流输出（mA）= （ 测量值 / 满量程 ）× 16 + 4.00 电压输出（V） = （ 测量值 / 满量程 ）× 4 + 1.00 5.举例说明系数及参数等的设置。 设定系数A为2.3456、参数D为xxx.xx。 揿“SET”键，当A出现时，揿“►”移位键， 小数点消失，万位数与“A”交替闪烁时，揿“▲”键加数到2；再揿“►”移位键， 千位闪烁时，揿“▲”键加数到3；再揿“►”移位键，百位闪烁时，揿“▲”键加 数到4；再揿“►”移位键， 十位闪烁时，揿“▲”键加数到5；再揿“►”移位键， 个位闪烁时，揿“▲”键加数到6。揿“►”移位键，当小数点出现时，揿“▲”键，将小数点左移，使A为2.3456。 揿“SET”键，当的D出现时，设定显示值的小数点位和满量程，设置方式同A。 揿“SET”键，当E出现时，同时小数点也出现，揿“▲”键 约2秒，参数修改并被保存；再按“RST”键回到工作状态。 选型图谱:
|
|||||||||
|
