SQK04J220计数器     返回

一、概述

　　SQK04J220计数器，是一款多功能计数显示控制仪表；具有4位0.36英寸红色LED数码管显示和三路继电器输出，并有RS-485通讯（MODBUS协议）；能与NPN-OC输出开关类传感器或干接点开关匹配，既能进行单向加/减计数；也能进行双向可逆计数。可逆计数时，与NPN-OC输出开关类双向传感器或光电编码器匹配；除了对一般的旋转角位移进行检测外，还能对超高速旋转角位移进行测量。SQK04J220计数器还有可以选配软件用于操控和动态测量记录。

     SQK04J220计数器，有10组用户参数，用户可以通过面板上的操作键或计算机来查询/修改，修改确认的参数可以长久保存。满足了各类工程需要，成为名副其实的智能仪表。目前已经广泛应用于船舶、冶金、能源、化工、电子、机械、汽车制造等行业。

二、主要技术特性

   1.供电电源： 11V ～30V，DC，

   2.功     耗：不超过4W

   3.输入信号：频率0 ～ 20kHz （方波）     ；H > 4.5V, L< 2V

   4.显示范围：0 ～ 999.9 （小数点可以为4以内的任意位）

   5.基本误差：±1个数字

   6.使用环境：温    度 -20 ～65 ℃

                  相对湿度  ≤85％

   7.开孔尺寸：46×23

   8.外形尺寸：48×24×98

   9.重    量：小于100g

三、主要功能及配置参数

1．    主要功能和特色

SQK04J220计数器。具有 三路定值比较控制输出（继电器），以及RS485通讯等功能。具体功能罗列如下，以便用户选型参考。

   1.       主要功能：4位LED数码显示

   2.       计数方式：可以设定

主要特色：

   1．  测量高速：最高频率可达20kHz

   2．  抗干扰能力强：适用于各类工业现场

   3． 10组参数：可以通过面板上的操作键或计算机来查询/修改，且长久保存

2．             信号输入方式：

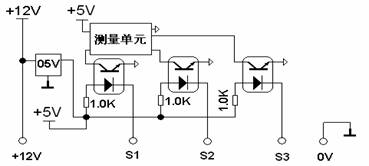

汇集了两类常用的输入方式，适合了大多数转速传感器的匹配需要。

输入方式：

计数器的输入方式：

选配传感器，首先要考虑测量范围、安装方式、使用环境。再者要注意传感器的输出特征，与计数器的输入特征要相匹配。

3．    主要功能及配置参数：

SQK04J220计数器最多有有10个参数，在需要的时候可供用户调整。

其中A为测量系数，B、C、D参数为模拟量输出参数，E参数为通讯专用参数，F报警延迟时间，G为预置数，H、I作为报警设定值，对应二路继电器输出， J参数的小数点位置表示选择不同的波特率。 详细见操作说明。

用户可以通过参数选择的功能 ：

四、接线端子说明

1.      接线端子图：

2.  信号输入端子

信号输入端子,根据匹配传感器的变化,接线方法也有相应的变化。

常用的几种接线方法：

3.  继电器端子

继电器接点电流1A,28V,DC　或  0.5A,240V，AC

J1、J2、J3继电器互相独立, J1、J2、J3分别与G、H、I参数关联。

常开：报警时与公共端闭合

公共：与常开和常闭端配合

常闭：报警时与公共端断开

4.  馈电端子

给传感器提供11～15V,80mA 的直流电源

5． 电源端子

11～36V，DC是SQK04J220计数器接受的工作电源

五、键操作说明

1．键的说明

键的功能与操作

SET键：SQK04J220计数器在通电状态下，按SET键约2S后松开，进入参数查询/设置状态；这时SQK04J220计数器显示：A  0 0 1. 0，其中A和最高位交替显示，且最低位闪烁；如果继续按SET键，则依序显示：

B 0793.      C 3192.      D 5000.        E 0030.        F 000.0

G 2000.      H 3000.      I 4000.        J 000.1         A 001.0

最高位字母和数字交替显示，字母表示显示参数的代码，最高位数字与其他5位数共同构成该参数的数值。在查询/设置状态下按SET键，可以依序查询/设置各参数值。

参数定义：

以上各参数都保存在SQK04J220计数器的内部存储器里。

出厂参数，建议用户不要修改；

用户参数，用户根据工程需要可以修改；

*C参数的小数点位数以及G参数的小数点位数与测量参数关联，详细下列测量系数详述；

**G参数的小数点位数决定D、H、I参数的小数点位数；

***J参数J参数的小数点选择通讯波特率，详细见本说明条目4（通讯编码及通讯）；

☆E参数最低位双数时，选择有掉电续计功能，单数时，选择开机或复位清零功能。

→键：在查询/设置状态下，按→键一次，闪烁位向右移动一位，小数点不显示，如按住不放，闪烁位自动右移，位4闪烁后，向左显示小数点位置，而且除了最高位字母和数字交替显示外，无闪烁位。

↑键：在设置状态下，按↑键一次，闪烁位数字加1，如按住不放，数字继续加1，这样就可以改变该闪烁位的数字；在小数点出现的状况下，按↑键一次，小数点 右移一位。但是E参数的小数点不可移动，在E参数状态下，小数点出现时，按住↑键，表示对当前各参数的确认，并将各参数改写进SQK04J220计数器的内部存储器。

SET 键、→键、↑键多键配合，可以改变任意参数的数值；要将改变的参数长久保存，必须切换到E参数状态下，且E参数的小数点出现时，按住↑键2秒后，参数就改写完毕。按RST键后，SQK04J220计数器恢复到工作状态。在E参数状态下，且E参数的小数点出现时，如果没有按住↑键，参数就没有永久改变。

查询/设置状态下，如果不需要改变参数，按RST键后，SQK04J220计数器退出查询/设置状态，恢复到工作状态。建议在工作状态下，不按RST键。

2．测量系数

测量仪表从传感器接收脉冲信号，测量系数是脉冲与位移量关系的导出值。

单向加/减计数显示值与测量系数A的关系:

X= A* P* 10^(m-n)

X 为计数器显示值，A为测量系数，m为C参数的小数点位数，n为G参数的小数点位数,也就是计数器显示值保留的小数位数；

P为检测到的脉冲数。计数器对脉冲的下降沿都计数，所以一个脉冲计一次；

脉冲计数范围：0≤P≤ 8388600；同时0≤X≤ 99999(小数点在4位以内)

A = 10^(n-m) X/P

位移计数器的计数显示值与测量系数A的关系:

X = 2 A* P* 10^(m-n)

X 为计数器显示值，A为测量系数，m为C参数的小数点位数，n为G参数的小数点位数,也就是计数器显示值保留的小数位数；

P为检测到的脉冲数。计数器对脉冲的上升沿和下降沿都计数，所以一个脉冲计两次；

脉冲计数范围：0≤P≤ 8388600；同时0≤X≤ 99999(小数点在4位以内)

A = 10^(n-m) X/P/2

比如光电编码器有1000线，每旋转一圈对应行程为3.14159 m

如果显示单位为m ，

分辨率为X/P/ 2= 3.14159/2 = 1.57(mm) ，那么n = 3；如果，m = 0 ，则：

A = 10^(n-m) X/P/2

  = 10^(3-0) ×3.14159/1000/2

  = 1000×3.14159/1000/2

  = 1.570795

因为计数器的有效显示为4位，用键输入只能设置为 A = 1.571

因此造成的误差为：1.570795 -1.571 = 0.0021，也就是每计一个数误差0.0021，计数值达9999，累计误差是2。

3.通讯编码及通讯

在多机通讯中，主机访问从机时，为区分不同从机，需给线上的所有从机编上唯一的身份代码，这就是SQK04J220计数器的通讯编码：E参数。

通讯： RS485，4800bps, 8,1,NC；（波特率用户可以调整）

J参数的小数点位置代表不同的波特率：

xxxxx.: 4800bps

xxxx.x: 9600bps

xxx.xx: 57600bps

xx.xxx: 115200bps

协议：Modbus

下面的例子是主机从通讯编码为1EH（30）的 计数器读取测量数据，发出的查询帧：

查询帧解读：

1E: 计数器的从地址

03：读取发讯（功能代码）

00：数据首地址高字节

00：数据首地址低字节

00：数据长度高字节

05：数据长度低字节

CRC16Lo：CRC校验码低字节

CRC16Hi：CRC校验码高字节

通讯编码为1EH（30）的 计数器向主机发出的响应帧：

响应帧解读：

1E: 计数器的从地址

03：读取响应（功能代码）

05：字节数字

DATAf：表示符号，DATAf = 0，表示正，显示空格“ ”

                 DATAf = FF，表示负，显示负 “-”

DATA0 - DATA2：低 - 高（三字节）

DATAx：表示小数点位数

CRC16Lo：CRC校验码低字节

CRC16Hi：CRC校验码高字节

通过RS-485通讯口，主机还可以读取或修改SQK04J220计数器的各项参数，详见《参数设置软件说明书》。

有关通讯协议参见附录：《通讯详解》

7.采样时间

SQK04J220计数器采用连续采样的方式，运算采样时间内的平均速度，并在运算结束时显示运算结果、输出模拟量，并做出控制判断和控制。

所谓连续采样，就是在连续的时间上，划分基本等份的时间段，分段运算每个时间段上的平均速度，而且上次采样结束时刻，做为下次采样的开始时刻；这种速度检测的采样方式，就叫连续采样。所划分时间段的长度就是采样时间。

采样时间和延时倍数的选择：

SQK04J220智能测仪的采样时间F参数，用户一般可以在(1～ 250) ×10mS之间调节；当被测信号周期大于采样时间时，采样时间将延长到1个被测量的信号周期；比如采样时间为1.00S，被测信号周期为2.50S，这样采样时间将自动延长为2.50S。一般延时倍数不超过5倍；如果在5倍的采样时间内，检测不到一个完整的信号周期，SQK04J220计数器将显示“0”。在不同应用场合，有不同的采样时间和延时倍数选择。

在超低速测量时，采样时间延时倍数J根据需要在1～250之间可调，采样时间仍然在0.01 ～ 2.50S之间可调，那么采样时间最多可以延长到250×2.50 = 625S，约10分钟。也就是说在10分钟内有一个完整的信号周期，SQK04J220计数器也能检测。

较短的采样时间适合动态记录，较长的采样时间，适合超低速测量。通常测量时，采样时间F选用1.00S，延展倍数J为5。

8.报警值与继电器输出

J1：第一路继电器输出（ 负数），负数报警，与显示面板的指示灯（上红）关联；

J2：第二路继电器输出（上限或下限），对应H参数，与显示面板的指示灯（下 绿）关联；

J3：第三路继电器输出 （上限或下限），对应I参数，与显示面板的指示灯（下红）关联；

第一路报警输出，为负数报警：

当计数值小于零时，继电器报警，左上红色指示灯亮；当计数值，不小于零时，继电器处于常态，左上红色指示灯灭。

第二、三路为定值比较报警：

报警值最低位双数时，定义为上限报警值；不小于报警值，报警继电器动作，小于报警值，动作消除；

报警值最低位单数时，定义为下限报警值；不大于报警值，报警继电器动作，大于报警值，动作消除；

报警动作：未报警时，继电器处于常态；指示灯灭

          报警时，继电器处于常开、常闭状态发生切换，指示灯亮，当J2、J3同时报警，红绿灯都亮，合成色为橙色，也就是说，当左下灯为橙色，表示J2和J3都发生报警。
