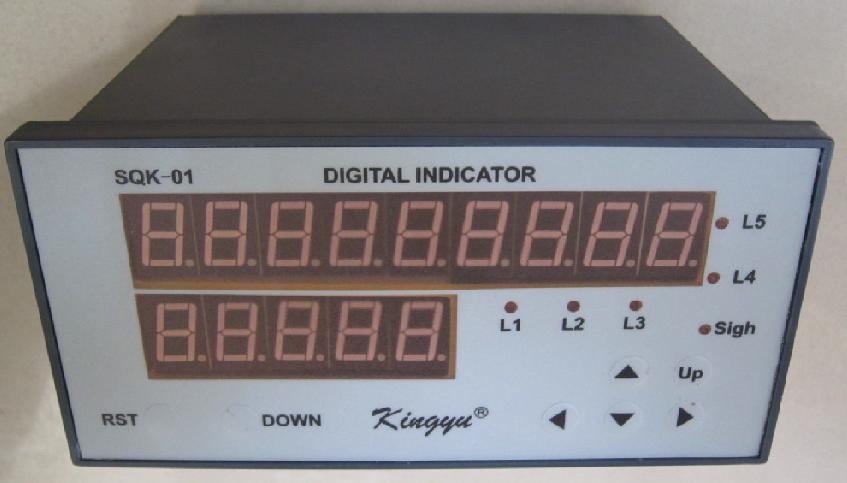

SQK01J+J100计数显示器 返回 一、概述 SQK01J+J100计数显示器，是采用新型单片微处理器作主芯片的新一代电子计数器。它具有两行计数LED数码显示，5位作为小计，8位作为累计；可配用NPN-OC类传感器或干接点器件；5位显示可以清零，8位累计显示具有掉电续计功能，清零需要特殊方式。
SQK01J+J100计数显示器具有技术先进、性能稳定、可靠性好、抗干扰能力强等特点可广泛用于电线电缆、金属制品加工、冶金轧制、电讯、电机、纺织、印染、造纸、印刷、石油化工等工业现场。 二、主要技术性能 1.工作环境：环境温度 -30～+45℃ 环境湿度 ＜85％ 无剧烈震动、无腐蚀性气体及导电尘埃场合 2.电源功耗: 交流220V±10％ 50Hz，3VA 3.系数修正: 0.001～99999任意(通过小数点移位实现修正精度) 4.显示范围: 0.001～99999 (小计) 0.001～10000000 (累计) 5.输入信号: NPN-OC或干接点 6.开孔尺寸：152×76 7.外形尺寸：160×80×130 8.重 量：小于500g 三、功能操作 1.键的说明
2.键的功能与操作 UP键：SQK01J计数器在通电状态下，按UP键约2S后松开，进入参数查询/设置状态；这时SQK01J计数器显示：A0000001.0 ；如果继续按UP键，则依序显示： B 00000793. C 00003192. D 00005000. E 00000030. F 0000001.0G 00002000. H 00003000. I 01000000. J 00000005. A 0000001.0 最高位字母表示显示参数的代码。在查询/设置状态下按DOWN 键，可以向下查询/设置各参数值。 参数定义：

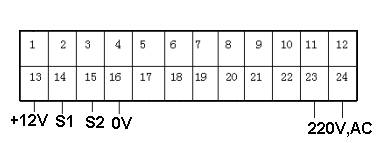

← / →键：在查询/设置状态下，按← / →键一次，闪烁位向左/右移动一位，小数点不显示，如按住不放，闪烁位自动左/右移，最高位闪烁后，显示小数点位置，无闪烁位。 ↑ / ↓ 键：在设置状态下，按↑ / ↓ 键一次，闪烁位数字加/减1，如按住不放，数字继续加/减1，这样就可以改变该闪烁位的数字；在小数点出现的状况下，按↑ / ↓键一次，小数点左/右移一位。但是E参数的小数点不可移动，在E参数状态下，小数点出现时，按住↑键，表示对当前各参数的确认，并将各参数改写进SQK01J+J100计数显示器的内部存储器。∧ / V 键← / → 键、↑ / ↓键多键配合，可以改变任意参数的数值；要将改变的参数长久保存，必须切换到E参数状态下，且E参数的小数点出现时，按住↑键2秒后，参数就改写完毕。按RST键后，SQK01J+J100计数显示器恢复到工作状态。在E参数状态下，且E参数的小数点出现时，如果没有按住↑键，参数就没有永久改变。 查询/设置状态下，如果不需要改变参数，按RST键后，SQK01J+J100计数显示器退出查询/设置状态，恢复到工作状态。 RST键，在工作状态下，按RST键，小计值清零，按外接清零键，小计值也清零； 特别说明：在工作状态下，按RST键和→ 键，先松开RST键，小计和累计值都清零。 3.用户参数说明 参数A、B、C、E、F、G本规格未定义，主要用于其它规格。 D参数的小数点位置决定小计值的小数点位数，I参数的小数点位置决定累计值的小数点位数； H参数表示计数器的倍率，计数值 = H×N/1000000，H取自然数，H参数的小数点无意义，出厂设置H为1000000，计数器为加1计数器； J参数为0时，计数器为高速计数器，输入需要与NPN-OC类传感器匹配，J参数为1 ～25时，可以与干接点类开关匹配，出厂设置为5，可以与JQX-13F交流继电器匹配。四、后板接线示意图
220V（AC）端子接交流220V电源； +12V和0V端子给传感器提供电源； S1为计数器信号输入端，配NPN-OC信号输出的电子开关； S2与0V接外接清零开关； 当与JQX-13F交流继电器匹配时，JQX-13F的4和6分别接S1和0V，JQX-13F的7和8为交流信号输入端，与220V交流电源连接。 |
||||||||||||||||||||||||||||||||||||||||
|
