SQK-LCM5.0-CNT03计数控制屏   返回计数器  返回液晶显示器

一、概述：

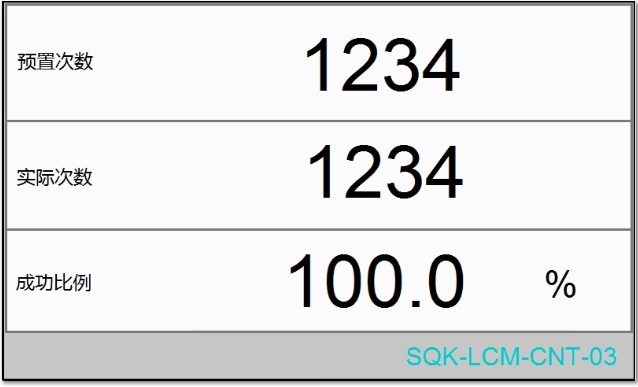

  SQK-LCM-5.0-CNT-03电子计数控制屏，是一款智能计数控制仪表。主要由5.0吋800×480图形点阵，16.7M彩色液晶屏作为显示器，与FJ-JDQ01控制模块共同构成。输出预置次数的继电器开关信号，且显示当前计数的实际次数，并将实际次数与预定次数比较，显示焊接的成功比例；主要用于氩弧焊的焊接效率的控制和检测。

二、主要技术指标

1.供电电源： 11V ～ 24V，DC

2.功 耗：不超过8W

3.输入信号：继电器常开端

4.显示范围：0 ～ 999999

5.基本误差：0

6.使用环境：温度 -20 ～65 ℃

相对湿度 ≤85％

7.开孔尺寸：150.8×95.8

8.外形尺寸：160×107×30

9.重 量：小于1.5kg

三、FJ-JDQ-01与SQK-LCM5.0-CNT02的接线示意图

V、G、A、B按图与FJ-JDQ-01同名端连接

S与0V，接输入继电器；

START与0V接启动按钮；

CLR与0V接清零按钮；

V+与0V可以提供12V直流电源；

V，G：接12~30V直流电源。

四、参数说明

通过RS485串口可以与SQK-LCM-5.0-CNT-03多功能电子计数屏通讯；

通过SQK-LCM5.0-CNT03的模块设置，可以读取模块的当前参数值，也可以改变有关工程参数；工程参数A、B、C、D、E、F、G、H、I、J的定义如下：

以上各参数都保存在数字显示仪的内部存储器里。

用户参数：用户根据工程需要可以修改；

出厂参数：建议不要修改。

A为计数显示器的计量系数，计量系数是脉冲数与显示值的关系导出值。

n为脉冲计数值,N为计量显示值；

N =A × n

五、自较

1.将FJ-JDQ-01与SQK-LCM5.0-CNT02的V、G、A、B按同名端连接；且将V、,G 接入11V ～ 24V ，DC

将J1的两个端子与S和0V连接；

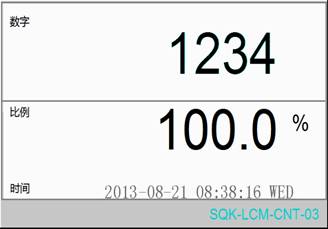

2.点击触摸屏中心，进入“计数”和“模块”选择；选择“模块”设置，再点击“模块”；见参数：

A:         1.0                  G:        10

E:         32                   H:       100

F:         10                   J:      0.003

不需要修改，按“返回”，再点击“计数” ；

如需要修改参数，点击数字，可见数字盘，按需要修改数字，按“修改”，再按“返回”，再点击“计数” ；

注意：红色不可修改。

3.按下启动按钮，模块的继电器输出通断信号，计数器计数，比例逐步上升，直到100.0%；继电器输出达到预置数，停止输出；按清零按钮，数字清零，按启动后上述过程重复。

4.工作状态下，将输入信号信号换成外接继电器即可。

六、产品成套性

SQK-LCM-5.0-CNT-03电子计数控制屏                  1只

FJ-JDQ-01模块                                              1只

AC/DC电源                                                    1只

合格证                                                         1份

说明书                                                         1份

出厂参数：

A：1.0  E：32.  F：10  G:10  H:100  J：0.003
