SQK-LCM5.0-CNT02计数器屏   返回计数器  返回液晶显示器

    一、概述：

   SQK-LCM-5.0-CNT-02电子计数屏，是一款智能计数显示仪表。主要由5.0吋800×480图形点阵，16.7M彩色液晶屏作为显示器，与SQK04J100-4计数器共同构成。

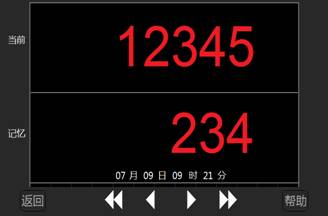

     显示当前时间和当前计数值，并在整点时刻将计数值储存，触摸屏幕中心，选择回放功能，通过前进和倒退触摸键，可以查询某时刻的计数值。

    二、主要技术性能：

1.供电电源： 11V ～ 24V，DC

2.功 耗：不超过8W

3.输入信号：频率0 ～ 10kHz （方波） ；

                H > 4.5V, L< 2V

4.显示范围：0 ～ 9999999

5.基本误差：0

6.使用环境：温度 -20 ～65 ℃

相对湿度 ≤85％

7.开孔尺寸：150.8×95.8

8.外形尺寸：160×107×30

9.重 量：小于1.5kg

    三、 基本构成：

        SQK-LCM5.0-CNT02计数器屏

        SQK04J-100-4电子计数器

    四、SQK04J-100-4与SQK-LCM5.0-CNT02的接线示意图

V、G按图与SQK04J100-4连接

+12V、0V，给传感器供电；

S1、S2接传感器信号输出端；

RST与0V接外接清零按钮；

A、B RS485串行通讯口与SQK-LCM5.0-CNT02的A、B端子连接；

24V，DC：接交流12~30V直流电源。

有关SQK04J100-4电子计数器的接线和使用，详细见SQK04J100-4计数器说明书。
