SQK-LCMCNT05电子计数屏   返回计数器  返回液晶显示器

    一、概述：

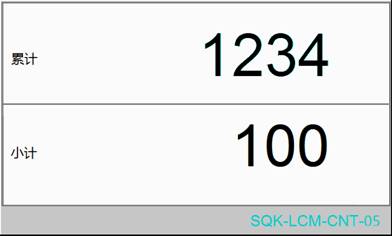

        SQK-LCM-CNT-05电子计数屏，是一款智能计数显示仪表。主要由5.0吋800×600图形点阵，16.7M彩色液晶屏作为显示器，与FJ-CNT05模块共同构成。显示累计计数值和小计计数值；触摸数字可以清零，累计值清零需要输入密码，改变计数当量以及滤波当量也需要输入密码。

    二、主要技术性能：

1.供电电源：12V ～ 30V，DC

2.总体功耗：不超过8W

3.输入信号：NPN-OC或干接点开关

4.显示范围：0 ～ 999999

5.基本误差：0

6.使用环境：温度 -20 ～65 ℃

相对湿度 ≤85％

7.开孔尺寸：150.8×95.8

8.外形尺寸：160×107×30

9.重 量：小于1.5kg

三、FJ-CNT05与SQK-LCM-CNT02的接线示意图

V、G、A、B按图与FJ-CNT05同名端连接

S与0V，接输入输入信号；

V+与0V可以提供12V直流电源；

V，G：接12~30V直流电源。

四、参数说明

通过RS485串口可以与SQK-LCM-CNT-05多功能电子计数屏通讯；

通过SQK-LCM-CNT03的模块设置，可以读取模块的当前参数值，也可以改变有关工程参数；

工程参数A、B、C、D、E、F、G、H、I、J的定义如下：

以上各参数都保存在数字显示仪的内部存储器里。

用户参数：用户根据工程需要可以修改；

出厂参数：用户不可以修。

A为计数显示器的计量系数，计量系数是脉冲数与显示值的关系导出值。

n为脉冲计数值,N为计量显示值；

N =A × n

五、接线说明

开关电源给计数模块和液晶屏提供12V直流电，液晶屏LCM与计数模块FJ-CNT05同名端连接；

光电传感器WO-RNPW2N与模块FJ-CNT05连接，光电传感器的棕色线接模块的V+端，蓝色线接模块的0V端，黑色线接模块的S端；如果输入信号用干接点开关，S和0V分别接干接点开关的两个端子即可。
