SQK-06J多功能电子计数器 返回 一、概述
SQK-06J多功能电子计数器，是一款智能计数显示控制仪表。具有6位0.8英寸红色LED数码管显示、6只LED灯指示(其中有四路报警指示灯),
一路电流输出和三路继电器输出，并有RS-485通讯（MODBUS协议）；既能进行单向加/减计数；也能进行双向可逆计数。可逆计数时，与NPN-OC输出开关类双向传感器或光电编码器匹配；除了对一般的旋转角位移进行检测外，还能对超高速旋转角位移进行测量。SQK-06J多功能电子计数器还有可以选 SQK-06J多功能电子计数器，有10组用户参数，用户可以通过面板上的操作键或计算机来查询/修改，修改确认的参数可以长久保存。满足了各类工程需要，成为名副其实的智能仪表。 生产厂商结合了二十多年专业设计制造经验，运用新的设计理念和电子技术，通过模块优化组合，涵盖了原先的XJP-15、XJP-18、SQY01J等系列产品的各种规格，并在复合功能上有新的拓展和延伸，既提高了标准化生产的质量控制水平，也方便了用户的选型。目前已经广泛应用于船舶、冶金、能源、化工、电子、机械、汽车制造等行业。 二、主要技术特性 1.供电电源： 85V ～ 250V，AC，50Hz/60Hz 2.功 耗：不超过4W 3.输入信号：频率0 ～ 100kHz （方波） ；H > 4.5V, L< 2V 4.显示范围：- 9999.99 ～ 9999.99 （小数点可以为5以内的任意位） 5.基本误差：±1个数字 0.2 % (模拟量输出） 6.使用环境：温 度 -20 ～65 ℃ 相对湿度 ≤85％ 7.开孔尺寸：152×76 8.外形尺寸：160×80×80 9.重 量：小于800g 三、主要功能及配置参数 1． 主要功能和特色 SQK-06J多功能电子计数器，具有一路直流电流输出、两路定值比较控制输出（继电器），一路负号控制输出（继电器），以及RS485通讯等功能。具体功能罗列如下，以便用户选型参考。
2． 信号输入方式： 汇集了两类常用的输入方式，适合了大多数转速传感器的匹配需要。 输入方式：
选配传感器决定多功能电子计数器的输入方式： 选配传感器，首先要考虑测量范围、安装方式、使用环境。再者要注意传感器的输出特征，与多功能电子计数器的输入特征要相匹配。
3． 主要功能及配置参数： SQK-06J多功能电子计数器最多有有10个参数，在需要的时候可供用户调整。 其中A为测量系数，B、C、D参数为模拟量输出参数，E参数为通讯专用参数，F报警延迟时间，G为预置数，H、I作为报警设定值，对应三路继电器输出， J参数的小数点位置表示选择不同的波特率。 详细见操作说明。 用户可以通过参数选择的功能 ：
四、接线端子说明 1. 接线端子图：

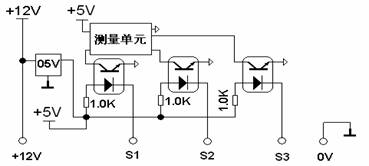

2. 信号输入端子 信号输入端子,根据匹配传感器的变化,接线方法也有相应的变化。 常用的几种接线方法：
3. 继电器端子 继电器接点电流1A,28V,DC 或 0.5A,240V，AC J1、J2、J3继电器互相独立,J1与负号关联，J2、J3分别与H、I参数关联。 常开：报警时与公共端闭合 公共：与常开和常闭端配合 常闭：报警时与公共端断开 4. 电流输出端子 A1+和A-是4～20mA电流输出端 5． 馈电端子 给传感器提供11～15V,80mA 的直流电源 6． 电源端子 85～220V,50Hz/60Hz是SQK-06J多功能电子计数器接受的工作电源 五、键操作说明 1．键的说明 键的功能与操作
UP键：SQK-06J多功能电子计数器在通电状态下，按UP键约2S后松开，进入参数查询/设置状态；这时SQK-06J多功能电子计数器显示：A 0 0 0 0 1. 0，其中A和最高位交替显示，且最低位闪烁；如果继续按UP键，则依序显示： B 见后贴面 C见后贴面 D 005000. E 000030. F 00000.0 G 002000. H 003000. I 004000. J 000005. A 00001.0 最高位字母和数字交替显示，字母表示显示参数的代码，最高位数字与其他5位数共同构成该参数的数值。在查询/设置状态下按Down 键，可以向下查询/设置各参数值。 参数定义：
以上各参数都保存在SQK-06J多功能电子计数器的内部存储器里。 *C参数的小数点位数以及G参数的小数点位数与测量参数关联，详细下列测量系数详述； **G参数的小数点位数决定D、H、I参数的小数点位数； 用户参数，用户根据工程需要可以修改； ***J参数J参数的小数点选择通讯波特率，详细见本说明条目4（通讯编码及通讯）； 出厂参数，建议用户不要修改。 ← / →键：在查询/设置状态下，按← / →键一次，闪烁位向左/右移动一位，小数点不显示，如按住不放，闪烁位自动左/右移，位6闪烁后，向左显示小数点位置，而且除了最高位字母和数字交替显示外，无闪烁位。有小数点位时，按←键一次，表示负号位的指示灯L1闪烁。当指示灯L1闪烁较暗时，表示参数为正；当指示灯L1闪烁较亮时，表示参数为负。表示负号位的指示灯L1闪烁时，按↑键，当下的参数改变为负数，按 ↓键，当下的参数改变为正数。
↑ / ↓键：在设置状态下，按↑ / ↓ 键一次，闪烁位数字加/减1，如按住不放，数字继续加/减1，这样就可以改变该闪烁位的数字；在小数点出现的状况下，按↑ / ↓键一次，小数点左/右移一位。但是E参数的小数点不可移动，在E参数状态下，小数点出现时，按住↑键，表示对当前各参数的确认，并将各参数改写进SQK-06J多功能电子计数器的内部存储器。 UP / Down 键← / → 键、↑ / ↓键多键配合，可以改变任意参数的数值；要将改变的参数长久保存，必须切换到E参数状态下，且E参数的小数点出现时，按住↑键2秒后，参数就改写完毕。按RST键后，SQK-06J多功能电子计数器恢复到工作状态。在E参数状态下，且E参数的小数点出现时，如果没有按住↑键，参数就没有永久改变。 查询/设置状态下，如果不需要改变参数，按RST键后，SQK-06J多功能电子计数器退出查询/设置状态，恢复到工作状态。建议在工作状态下，不按RST键。 2．测量系数 测量仪表从传感器接收脉冲信号，测量系数是脉冲与位移量关系的导出值。 多功能电子计数器的计数显示值与测量系数A的关系， X = 2 A* P* 10(m-n) X 为计数器显示值，A为测量系数，m为C参数的小数点位数，n为G参数的小数点位数,也就是计数器显示值保留的小数位数； P为检测到的脉冲数。计数器对脉冲的上升沿和下降沿都计数，所以一个脉冲计两次； 脉冲计数范围： -4194303<P< 8388600；同时-999999<X< 999999(小数点在6位以内) A = 10(n-m) X/P/2 比如光电编码器有1000线，每旋转一圈对应行程为3.14159 m 如果显示单位为m ， 分辨率为X/P/ 2= 3.14159/2 = 1.57(mm) ，那么n = 3；如果，m = 0 ，则： A = 10(n-m) X/P/2 = 10(3-0) ×3.14159/1000/2 = 1000×3.14159/1000/2 = 1.570795 因为计数器的有效显示为6位，用键输入只能设置为 A = 1.57080 因此造成的误差为：1.570795 -1.5708 = 0.000005，也就是每计一个数误差0.000005，计数值达999999，累计误差是5。
3.模拟量输出及相关参数 直流电流输出：4.00～20.00mA 电流输出（mA） =（|显示值|/ 满量程）× 16.00 + 4.00 B参数：零位调整值，出厂调试值，用户不需调节 C参数：线性调整值，出厂调试值，用户不需调节 D参数：满量程20mA对应的显示值,用户可以根据需要来调整 当显示值的绝对值大于满量程时，指示灯L6亮，当显示值不大于满量程时，指示灯L6灭。 4．通讯编码及通讯 在多机通讯中，主机访问从机时，为区分不同从机，需给线上的所有从机编上唯一的身份代码，这就是SQK-06J多功能电子计数器的通讯编码：E参数。 通讯： RS485，4800bps, 8,1,NC；（波特率用户可以调整） J参数的小数点位置代表不同的波特率： xxxxxx.: 4800bps x5xxxx.x: 9600bps xxx.xx: 57600bps xx.xxx: 115200bps x.xxxx: 115200bps 协议：Modbus 下面的例子是主机从通讯编码为1EH（30）的多功能电子计数器读取测量数据，发出的查询帧：
查询帧解读： 1E: 多功能电子计数器的从地址 03：读取发讯（功能代码） 00：数据首地址高字节 00：数据首地址低字节 00：数据长度高字节 05：数据长度低字节 CRC16Lo：CRC校验码低字节 CRC16Hi：CRC校验码高字节 通讯编码为1EH（30）的多功能电子计数器向主机发出的响应帧：
响应帧解读： 1E: 多功能电子计数器的从地址 03：读取响应（功能代码） 05：字节数字 DATAf：表示符号，DATAf = 0，表示正，显示空格“ ” DATAf = FF，表示负，显示负 “-” DATA0 - DATA2：低 - 高（三字节） DATAx：表示小数点位数 CRC16Lo：CRC校验码低字节 CRC16Hi：CRC校验码高字节 通过RS-485通讯口，主机还可以读取或修改SQK-06J多功能电子计数器的各项参数，详见《参数设置软件说明书》。 有关通讯协议参见附录：《通讯详解》 5．报警持续时间 SQK-06J多功能电子计数器，具有自动或手动清零/预置功能，当参数F为0.0时，选择手动清零/预置功能，当F为0.1～25.0秒时，显示值达到报警值H后，经过F秒后自动清零/预置，预置值G为零时，自动清零。注意G参数的小数点决定显示值的小数点。 6．继电器输出 J1：第一路继电器输出，计数器显示值为负数时，指示灯L1亮，且第一路继电器动作 以下是显示值的绝对值与设定值的绝对值比较 J2：第二路继电器输出（上限或下限），对应H参数，与显示面板的指示灯L2关联； J3：第三路继电器输出（上限或下限），对应I参数，与显示面板的指示灯L3关联； L5：为定值越过报警指示灯： 当G参数值最低位为单数时，测量值的绝对值由高向低越过定值时，报警指示灯亮，当读数大于报警值，报警指示灯灭，也可以按复位键RST消除报警。 当报警值最低位为双数时，测量值由低向高越过定值时，报警继电器动作，当读数小于报警值，报警动作消除，也可以按复位键RST消除报警。 第二路、第三路为定值比较报警： 报警值最低位双数时，定义为上限报警值；测量值的绝对值不小于报警值，报警继电器动作，小于报警值，动作消除； 报警值最低位单数时，定义为下限报警值；测量值的绝对值不大于报警值，报警继电器动作，大于报警值，动作消除； 报警动作：未报警时，继电器处于常态；指示灯灭 报警时，继电器处于常开、常闭状态发生切换，指示灯亮。 当显示值大于满量程时，指示灯L6亮，当显示值不大于满量程时，指示灯L6灭。
附录1：选型表
附录2：通讯详解
A～J参数的结构： 低字节、中字节、高字节、小数点位数
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
