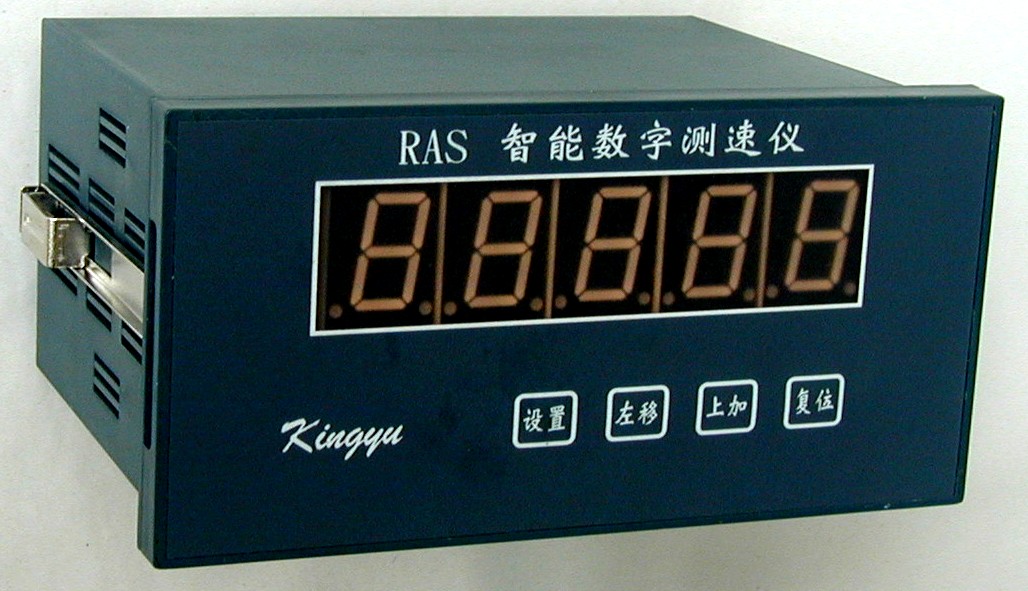

RAS智能测速仪(超低转速测量)简介   返回转速表下载：  RAS用户使用手册

一、概述：

     RAS智能测速仪，采用了自适应同步测频测周法,能检测0.050Hz～3.000Hz的超低转速,也能检测0～10000Hz内的各类转速,并且有两路继电器输出,和4～20mA标准信号输出,是单片微处理器作主芯片的新一代转速测量仪表。该转速测量仪表可与接近开关、霍尔、光电等各类转速传感器配套，用来测量转速、线速度、流量和角速度，广泛用于化工、冶金、能源、轻工、纺织、电子、机械、汽车等行业。

   该智能测速仪的4～20mA模拟量输出的满量程，可通过面板键设定，使该仪表成为真正意义上的智能数字 转速表，该转速表可与相应的光电转速传感器、磁电转速传感器、磁敏转速传感器、霍尔转速传感器配套，进行超低转速、中高速、高速、超高速以及全速测量控制。超低转速测量，主要用于空预器转速测量控制。

常用配套传感器有：E2E-X10开关

二、主要技术性能：

       1.供电电源：AC 220V，50Hz

       2.输入频率：0.0010Hz～10kHz

       3.信号幅值：矩形波 0.5V～12V

       4.测速范 围：0.01～2.00r/min(低速测量时)

       5.显示范 围：0.01～2.00(低速测量时)

       6.测 量误差：±0.03%(数显)

                           ±0.3%(4~20mA)

       7.设定范 围：系数    0.0001～99999.

                            满量程 0.050 ～ 10.000r/min (低速测量时)

                                        0 ～ 99999r/min          (中速测量时)

                                        0 ～ 30.000万转/分       (中速测量时)

       8.采样时 间：0.1 ～ 15S

       9.使用环 境：温     度  0～40℃

                           相对湿度  ≤85％

      10.开孔尺 寸：150×75

      11.外形尺 寸：160×80×130

      12.重      量：小于1.0kg

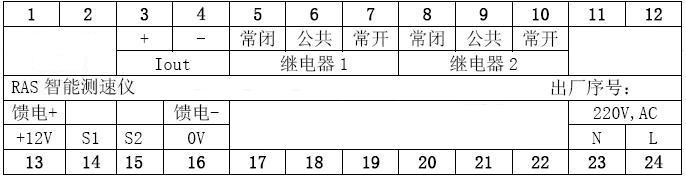

三、接线方式:

+12V和0V给传感器提供直流电源； 传感器信号与S1连接；

  I+、I-为 4～20mA电流输出；

  J1J2为继电器常开接点输出端；

  AC,220V为仪表的交流220V电源输入端。

  具体连接方式，详见传感器的说明书。
