RA-485电阻-电流转换器 返回
智能电阻-电流转换器，是自动化仪表和计算机控制系统中的一个重要转换单元。智能电阻-电流转换器与WDD35电位器或WDL电位器等电位器类传感器配套，将阀门开度、角度、位移等信号转换成标准的4to20mA信号以及RS485通讯可供给采集卡、PLC或PC。 上海擎科仪表电子有限公司自主开发的智能电阻-电流/电压转换器，不但具有转换精度高、抗干扰性能强等显著优点，还具有满量 电位器程和零位可远程设定，数据可通过RS485通讯远程采集等先进特点。广泛用于电厂电站、船舶、冶金、电机、纺织、印染、造纸、石油化工等工业现场。 一、主要技术性能 输入电阻：0～10kΩ 输出电流：4～20mA 供电电源：11～36V,DC 消耗功率：≤3VA 基本误差：
0.05%（数字，采样时间100ms～400ms）
0.03%（数字，采样时间400ms以上）
0.2 % （模拟量）
使用环境：温 度
-20 ～65 ℃
相对湿度 ≤85％

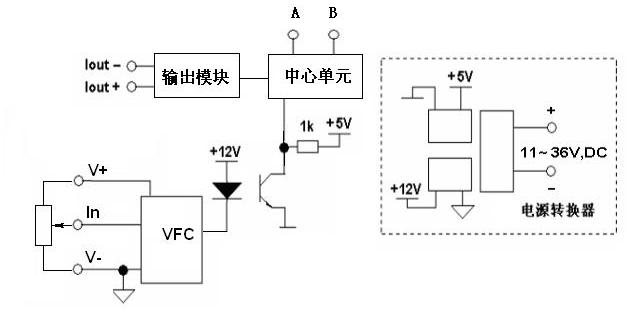

安装方式：35mm道轨 外形尺寸：105×75×45（高×宽×长） 重 量：小于200g 二、原理框图：

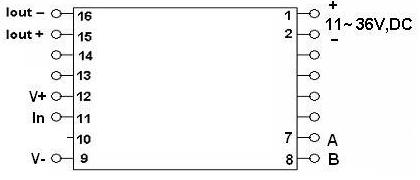

三、接线端子：
1、 2：直流11～36V工作电压接线端 12、9：馈电电源，10V,DC； 11：信号输入端； 15、16：4-20mA（或1-5V） 直流输出端。 7、8：RS485通讯端 |
|||||||||
|
