Hal-16-2 双向霍尔转速传感器使用说明书      返回传感器

一、概述

    霍尔开关型传感器，其基本工作机理是探测磁性材料，即当有一定磁场强度的磁钢靠近该传感器，便可输出一个信号；当磁钢远离传感器，输出信号消失，本传感器内部集成有两路霍尔元件。所以在运动体上贴一片小磁钢，配以本传感器，则有两路信号输出，主要用于位移检测和以及旋转方向判别。

二、技术性能

    1.工作电压      +12V DC

    2.空载电流      ≤10mA

    3.负载能力      ≤20mA(VOL≤0.3V)

    4.输出方式      开漏输出(OC输出)

    5.工作温度      -5～65℃

三、外形

    1.总长62;

    2.外螺纹M16×1，螺纹有效长度为40mm。

四、输出插头定义

    1．工作电源正，红色

    2．工作电源地，黑色

    3.   信号1输出，兰色

    4.   信号2输出，白色

五、成套性

    1．HAL-16-2霍尔转速传感器                       1只

    2．M16×1六角螺母                                       2只

    3．Φ8×5稀土小磁钢                                      2块

    4．使用说明书2                                              1份

    5．合格证2                                                     1份

注意：

1.         请将配套提供的磁钢红色一面面对传感器端面，若用户自备磁钢，则请将S极对准传感器。

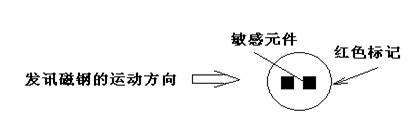

2.         安装时，将霍尔传感器插座侧面红色标记，对准发讯磁钢的运动方向(旋转运动的切线方向)。
