FD-01P) 信号调理隔离放大器          返回



一、概述

    FD-01(P)信号调理隔离放大器,能将磁电传感器输出的正弦波信号,放大整形转换成矩形波输出。因采用了光电隔离技术,该放大器有很好的隔离和抗干扰能力。作为小信号前置放大广泛用于各类工业现场。

二、主要技术特性

   1.供电电源:AC 220V

   2.功     耗:不超过8W

   2.输入信号:0 ~ 10000.0Hz

   3.输入阻抗:  2000Ω

   4.输出脉冲: OC输出和隔离矩形波输出

   5.使用环境:温      度 -20 ~65 ℃

                   相对湿度  ≤85%

   6.安装尺寸:35mm道轨

   7.外形尺寸:105×75×45(高×宽×长)

   8.     量:小于800g

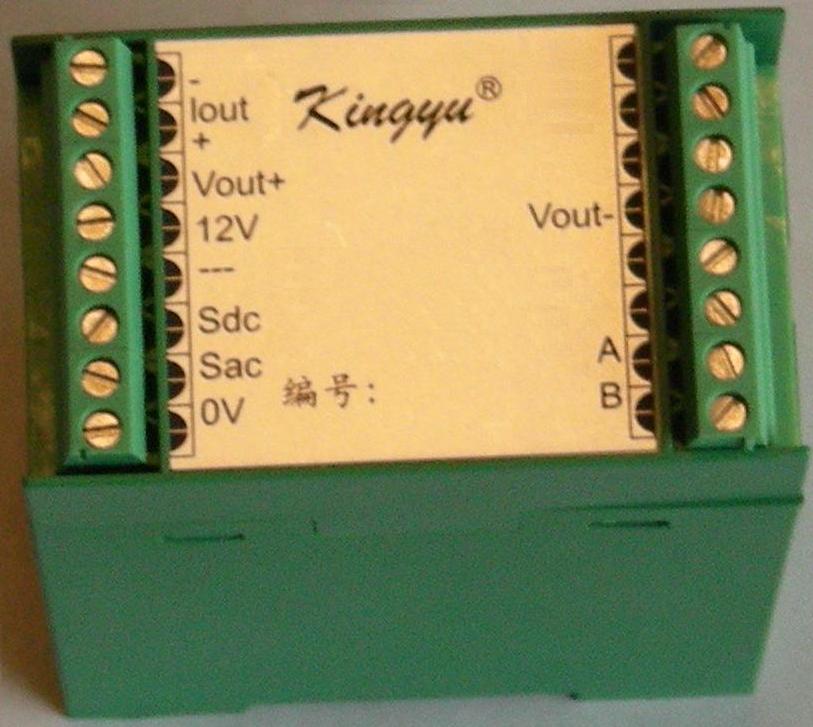

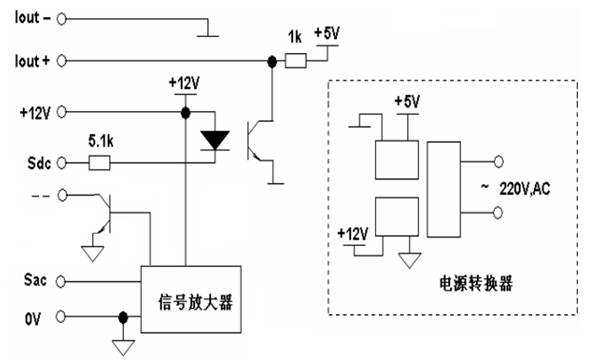

三、原理框图:

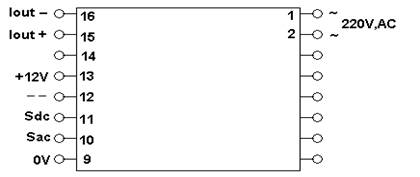

四、接线端子:

12:交流220V工作电压接线端

139:馈电电源,12V,DC;

109:近似正弦波类信号输入端;

119NPN-OC类信号输入端;

12NPN-OC输出端

1516:隔离脉冲输出端。

四、应用举例:正弦波输入非隔离输出

正弦波输入,非隔离矩形波输出

正弦波输入,隔离矩形波输出

正弦波输入,非隔离 NPN-OC 输出

NPN-OC类输入,隔离矩形输出
