FA232智能频率电流转换器          返回

一、          概述

   FA232智能频率电流转换器，是采用新型单片微处理器作主芯片的新一代智能转换器。转换器的零位调整值，系数满量程和系数修正值均可调整。主要用于测量频率、速度和流量等工业现场或实验室。FA232智能频率电流转换器具有R232接口，可借助计算机查询和设定转换器各参数。FA232智能频率电流转换器，广泛用于船舶、冶金、电机、纺织、印染、造纸、印刷、石油化工等工业现场。

二、          主要技术性能：

1. 供电电源：AC 220V，50Hz

2. 输入频率：0.5 ～10000Hz

3. 信号幅值：矩形波 0.5V～12V

4. 测频范围：0.5 ～10000Hz

5. 基本误差：±0.2%FS(4~20mA)

6. 设定范围：系数   0.0001～99999.

7. 满量程 0.5～10000

8. 采样时间：1.5S ～(3S ～ 180S) (自动跟踪时间可调)

9. 转换时间：1.6 ～ 180.1S

10. 使用环境：温    度  0～40     相对湿度  ≤85％

11. 道规宽度：35mm

12. 外形尺寸：100×70×115（长×宽×高）

13. 重    量：小于0.5kg

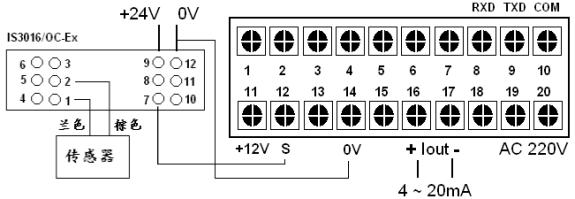

  三、          后板接线示意图

   220V（AC）接交流220V电源；+12V和0V给传感器提供电源；

S为仪表信号输入端；Iout +、Iout –为4～20mA直流输出端；

RXD、TXD和COM为RS232C通讯接口端；RXD接计算机TXD，TXD接计算机RXD，COM接计算机COM。

四、操作说明：

1..本仪表共有A、B、C、D、E、F六档参数，A表示系数（出厂时设定为“1.0”）；B表示零位调整值（出厂设定为：246）；C表示校订系数，出厂时设定（2918）；D表示满量程及显示值的小数点位（出厂设定为“1000”）； E表示下限报警值，本机未定义（出厂设定为“30”）；F表示采样时间的延续跟踪时间，采样基础时间的(2～60)倍可调, （出厂设定为“2”）。

2.参数计算方式：

本仪表是将转速、角速度、线速度、流量等物理量，通过相应的传感器转化为脉冲频率，再加以测量。最终是对频率测量，再乘以一个适当的系数，使仪表直读物理量。

        计算公式： V = A×F

                   A 表示设定系数

                   V 表示流速（Vb/h）；标准方/小时

                   F 表示脉冲频率

                   A = 3600×Vb/P ； Vb/P：每脉冲代表的标准方

     3.模拟量计算方式：

         当显示值<1.02×( 满量程 ) 时，

电流输出（mA） =（显示值）/ 满量程）× 16.00 + 4.00

零位漂移值 当输入频率为0Hz时，零位调整值设定为0时，输出电流为零位漂移值；

本机零位漂移值为：0.067mA,

零位调整值 当输入频率为0Hz 时，要求输出为：4.00mA，则：

4.00 = ((显示值+零位调整值)/满量程) × 16.00 + 0.067， 即：

4.00 = (零位调整值/满量程) × 16.00 + 0.067，

零位调整值 = (4.00-0.070) × 1000/16 = 245.8 =246 （根据小数保留位取舍）

校订系数调整  新校订系数 / 旧校订系数 = 16.00 /（满量程时输出电流-4.00）

五、串行口通讯

1.串行口工作方式

本显示仪的串行口与RS232C标准兼容；

.数据传输速率为2400bps，数据格式：8+N+1，十六进制。

传输方式为异步传输方式，信号的逻辑电平为EIA电平。

  2.数据传输速率为2400bps，数据格式：8+N+1，十六进制。

传输方式为异步传输方式，信号的逻辑电平为EIA电平。

   通过串行口与计算机通讯，利用本公司提供的转换器参数设置软件，可方便读取参数或修改参数，

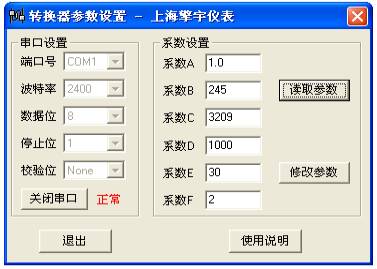

  详细方法可见软件的使用说明。下图为软件工作界面：
