FA-USB高精度频率电流转换器
返回
一、一、概述 FA-USB频率电流隔离转换器既可以直接用于工程测量，也可以作为转换单元用于闭环控制。上海擎科仪表电子有限公司生产的高精度频率电流隔离转换器，兼有USB通讯广泛用于各类工程测量和控制领域。FA-USB频率电流隔离转换器输入端与输出端隔离；USB通讯与输入端隔离。 USB通讯作为数字接口，可以连续读取测量数据；也可以通过USB接口对转换器的参数进行调整，用来满足各类工程需要。 频率到电流输出的转换原理：
二、主要技术特性
频率输入：0-20kHz内任意分度 最小分度：0 - 0.66667 Hz 最大分度：0 – 20000.0Hz 响应时间：10 to 2000 mS 基本误差： 频率到数字：（USB）：0.005% 频率到电流：0.03% 温度附加误差： 零位：0.025% /10℃ 线性：0.025% /10℃ 工作电源：9 to 36V,DC 安装方式：35mm道轨 外形尺寸：110×75×50 重 量：160g 数字到电流的转换原理图：

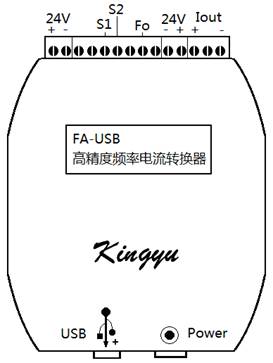

频率到数字采用TM法测频，以及脉冲沿口捕捉的方法，因此测量误差优于0.005%； 数字到电流的转换，采用14bit高精度DAC和高性能的仪用放大器，由于电路采用了集成优化，与转换精度关联的分立器件只有一只电阻，该电阻采用了低温漂系数的精密电阻，保证了转换精度。 三、接线说明： 接线端子示意图：
接线端子说明： Power：DC 9 to 36V 电源输入插孔，中心接正极； USB: mini USB接口，与计算机连接（接口芯片CH341）； +24V-：DC24V直流输出电源的两组输出端，一般用于传感器的馈电（DC 9 to 36V）； S2：与24V-作为交流信号输入端，频率范围0 to 20kHz，幅值100mV to 15V； Fo：与24V-作为交流信号的放大整形输出端； S1：与24V-作为NPN-OC类信号输入端；与+24V-直接连接NPN-OC类速度传感器； Iout：4 to 20 mA电流输出。 四、参数说明 通过转换器参数设置软件，可以读取或修改内部参数，参数定义如下：
* D参数的小数点位数决定B、C、G、H、I、J参数的小数点位数。 用户参数：用户根据工程需要可以修改； 出厂参数：建议不要修改；当使用温度与出厂温度相差过大，为取得更小的误差，有条件的话，可以现场调整。 1.测量系数 转换器接收脉冲信号，测量系数是脉冲频率与速度关系的导出值。 转换器的测量系数A=1时，测量显示值为被测信号的频率，单位为 1/S,亦即Hz 2.模拟量输出及相关参数 直流电流输出：4.00～20.00mA 电流输出（mA） =（显示值/ 满量程）× 16.00 + 4.00 B参数：零位调整值，出厂调试值，用户一般不需调节 C参数：线性调整值，出厂调试值，用户一般不需调节 D参数：满量程20mA对应的测量值,用户可以根据需要来调整 3.采样时间 转换器采用连续采样的方式，运算采样时间内的平均速度，并在运算结束时输出模拟量。 所谓连续采样，就是在连续的时间上，划分基本等份的时间段，分段运算每个时间段上的平均速度，而且上次采样结束时刻，作为下次采样的开始时刻；这种速度检测的采样方式，就是连续采样。所划分时间段的长度就是采样时间。 4.采样时间和延时倍数的选择： 转换器的采样时间F参数，用户一般可以在(1～ 250) ×10mS之间调节；当被测信号周期大于采样时间时，采样时间将延长到1个被测量的信号周期；比如采样时间为1.0S，被测信号周期为2.5S，这样采样时间将自动延长为2.50S。一般延时倍数不超过5倍；如果在5倍的采样时间内，检测不到一个完整的信号周期，转换器运算结果为“0”。在不同应用场合，有不同的采样时间和延时倍数选择。 在超低速测量时，采样时间延时倍数J根据需要在1～250之间可调，采样时间仍然在0.01 ～ 2.50S之间可调，那么采样时间最多可以延长到250×2.50 = 625S，约10分钟。也就是说在10分钟内有一个完整的信号周期，转换器也能检测。 较短的采样时间适合动态记录，较长的采样时间，适合超低速测量。通常测量时，采样时间F一般选用0.02 to 1.00S，延展倍数J为5。 5.通讯： USB，115200bps, 8,1,NC；（波特率用户可以调整） J参数的小数点位置代表不同的波特率： xxxxx.: 4800bps xxxx.x: 9600bps xxx.xx: 57600bps xx.xxx: 115200bps 五、附录：通讯详解 读参数查询帧：
读参数响应帧：
读测量值查询帧：
读测量值响应帧：
改写参数查询帧：
改写参数响应帧：(成功)
A～J参数的结构： 低字节、中字节、高字节、小数点位数 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
