一、概述

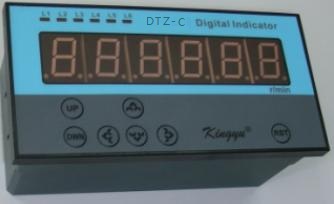

DTZ-C智能转速表，有6位0.8英寸红色LED数码管显示, 一路隔离电流输出和三路继电器输出，以及四路报警指示灯,并有RS-485通讯；能与各类磁电类转速传感器匹配。除了对一般的转速进行检测外，还能对 高速和超高速进行测量。主要用于透平膨胀机转速测量与控制。

DTZ-C智能转速表，具有精准可靠,应用范围宽广等独特优点。目前已经广泛应用于船舶、冶金、能源、化工、电子、机械、汽车制造等行业。

二、主要技术特性

   1.供电电源： 85V ～ 250V，AC，50Hz/60Hz

   2.功       耗：不超过4W

   3.输入信号： 各类磁电转速传感器匹配

                      （SZMB-0,SZMB-1,SZMB-5,SZMB-9和CD-0,CD-1,CD-5,CD-9）

   4.显示范围： 50～600000 r/min

   5.基本误差： 0.05%

                         0.2 % (模拟量输出）

   6.使用环境：温    度 -30 ～85 ℃

                        相对湿度  ≤85％

   7.开孔尺寸：152×76

   8.外形尺寸：160×80×75

   9.重    量：小于800g

三、主要功能及配置参数

1．    主要功能和特色

DTZ-C智能转速表，具有一路直流电流输出、三路继电器控制输出，以及RS485通讯等功能。具体功能罗列如下，以便用户选型参考。

1.       主要功能：6位数码显示

2.       模拟量输出：4～20mA

3.       通讯:RS485, Modbus通讯协议

4.       波特率用户可以自行选择：4800bps，9600bps，57600bps，115200bps

5.       继电器输出：J1,J2,J3

主要特色：

1．  精确可靠：输入标准信号，测试记录1000，000条，无超差

2．  测量超低速：最低频率可达0.002Hz

3．  测量超高速：最高转速可达999999r/min

4．  动态测试记录：与软件配合可动态记录转速变化，刷新（采样）时间最短为30mS

5．  输入匹配广泛：能与大多数速度传感器匹配

6．  抗干扰能力强：适用于各类工业现场

7．  10组参数：可以通过面板上的操作键或计算机来查询/修改，且长久保存

四、主要用于透平膨胀机的转速测量控制

   常用规格：

     0～30000r/min

     0～50000r/min

     0～100000r/min

     0～200000r/min

除常用规格外：

     用户可以自行设定为0～600000内的任意范围：

    0～60000r/min

    0～300000r/min

    0～500000r/min
